机箱安装式25瓦高功率绕线电阻器

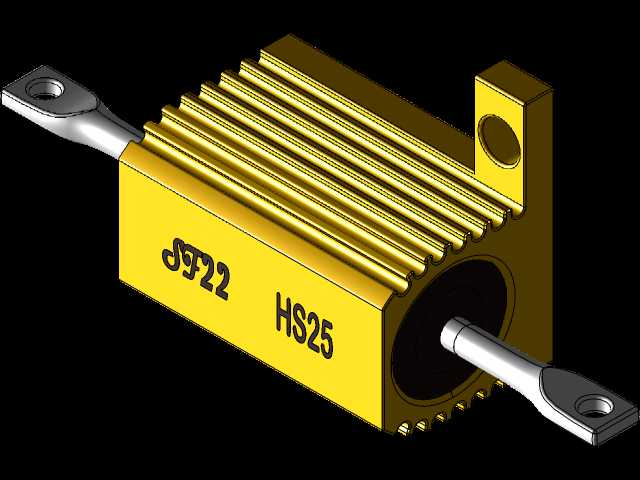

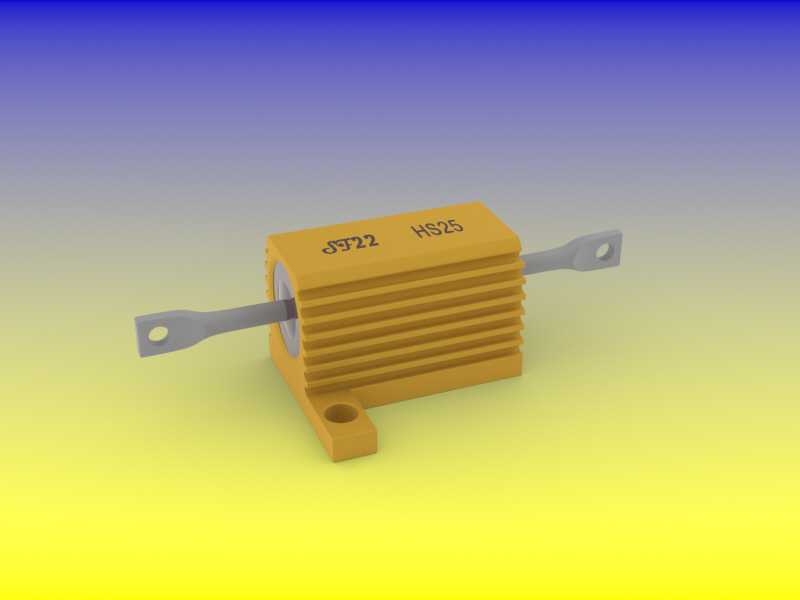

　　在工业控制柜、伺服驱动柜、机床电气箱以及各类大功率电力电子装置内部，负载泄放、制动能耗吸收和限流分压环节都离不开具备稳定散热能力的功率电阻。本次完成的三维结构对应HS250系列25W机箱安装型高功率电阻，也就是工程现场常俗称的“金鱼”电阻，建模过程围绕真实装配边界展开，把电气安装中容易被忽略的空间干涉、接线走向和固定方式逐一还原。

　　从使用场景看，这类电阻常布置在变频器制动回路、电源老化测试负载、起重设备能耗吸收支路以及数控设备的放电回路中。设备启停或制动时，电机回馈的能量需要通过电阻转化为热量耗散，若电阻选型或安装位置不合理，柜内局部温升会迅速累积，影响周边电容、线束和塑料件寿命。因此模型不仅表现本体，还保留了两侧扁平引出端子和底部安装支脚，便于在柜体布局阶段核对与线槽、安装板、相邻器件的净距。

　　结构上，电阻主体采用带多道平行散热筋的长方体金属外壳，壳体表面的肋片沿长度方向连续布置，增大与空气的接触面积。自然对流条件下，热量从内部绕线电阻芯经绝缘填充层传导至铝质外壳，再由散热筋向周围空气散发；肋片之间形成的通道有利于热空气向上流动，即使柜内没有强制风扇，也能形成较稳定的烟囱效应。建模时对散热筋的间距、根部圆角和顶部平面均做了实体表达，避免只做外观贴图而丢失热设计相关结构。

　　两端引出采用扁平金属接线片，片体上开设圆形接线孔，可直接通过螺栓、垫圈与铜排或线缆端子压接。相比细小引脚，这种结构能承受更大电流，机械连接也更可靠，适合振动较强的工业设备。接线片从壳体两端沿轴向伸出，长度和弯折位置在模型中按实际装配关系处理，工程师在布线时可据此判断端子朝向、螺栓操作空间以及线缆最小弯曲半径，防止装配后出现端子受力、垫片压不紧或工具无法伸入的问题。

　　底部一体延伸出安装支脚，支脚上设置固定孔，用于将电阻锁附在机箱底板、安装梁或散热器支架上。支脚抬高本体，使壳体下方保留空气流通间隙，避免底面完全贴板导致散热受阻；同时也能在一定程度上隔离热量向安装板传递。布局时需要关注固定孔中心距、支脚宽度以及孔边到壳体的距离，这些尺寸决定了它能否直接落入既有安装孔位，也影响维修更换时的互换性。

　　建模思路上，先依据电阻本体的长、宽、高建立主体块，再在外壳上阵列切除或叠加形成散热筋，保证每道筋的厚度、高度和间距一致；端部绝缘封盖与金属壳体分开建模，便于后续在工程图中区分材质；两侧接线片以薄板特征生成，并在端部做出接线孔与倒角；底部支脚与壳体衔接处保留过渡圆角，既符合铸件或挤压壳体的工艺特点，也能减少应力集中。整体模型没有把铭牌字符当作无关装饰，壳体表面的功率、系列标识以独立特征呈现，方便在渲染和BOM核对时识别器件规格。

　　安装边界方面，电阻周围应预留散热空间，尤其顶部和散热筋长度方向不宜紧贴线槽、线束或热敏元件；多只电阻并排使用时，不能相互遮挡对流通道，若柜内温升较高，应结合风扇方向让冷风穿过肋片间隙。接线端子处需保证平垫、弹垫或端子端面完全贴合，避免因接触电阻过大造成局部发热；底部固定时则要控制锁紧力，防止支脚受力变形使本体翘起。对于需要串联、并联以获得不同阻值或功率的方案，可在三维布局中直接复制该模型，检查铜排连接长度和绝缘间隙。

　　该模型适合电气柜结构设计、制动电阻选型校核、设备热布局评估以及教学演示使用。通过完整保留外壳散热筋、轴向接线片、底部安装脚和端部绝缘结构，设计人员能够在投产前完成干涉检查、安装孔位确认和散热空间评估，减少样机阶段因电阻位置、接线方式或固定结构不当带来的返工。
