X4型面板多功能旋转多回开关结构

　　在工业控制、测试仪器、民用电子设备的面板操控区域，这类多回转旋转开关承担着多档位信号切换、参数微调、回路通断控制的核心作用，不同于普通单档位拨动开关或短行程旋钮，多回转结构可以在有限的面板安装空间内实现数十个档位的精准切换，避免单圈旋转档位排布过密导致的误操作问题，尤其适合需要精细参数调节的测控设备、信号调理装置、老旧机床改造的电控面板场景。

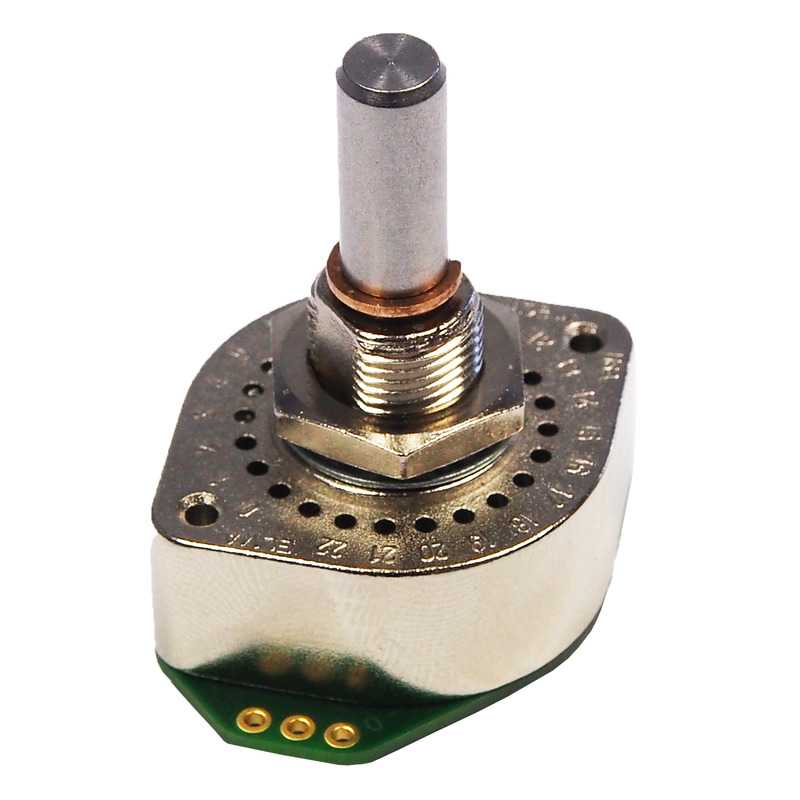

　　从结构设计逻辑来看，这款开关采用金属外壳搭配绝缘基座的组合方案，金属外壳部分做了滚花处理的锁紧螺纹结构，安装时可以从面板后侧穿入安装孔，通过配套的锁紧螺母从面板正面压紧固定，适配常规厚度1-5mm的设备面板，安装孔直径匹配行业通用的12mm面板开孔标准，不需要针对面板做特殊的二次扩孔或异形加工，能直接替换同安装尺寸的老式波段开关，降低设备改型的结构适配成本。伸出面板的操作轴采用标准D型截面设计，可以适配市面上通用的塑料或金属旋钮帽，轴端的限位结构可以避免旋钮安装后出现轴向窜动，操作时的旋转阻尼经过结构调校，每一次档位切换都有清晰的触感反馈，操作人员不需要目视查看面板刻度，仅凭手感就能判断档位是否切换到位，适合车间环境下操作人员带防护手套操作的场景。

　　开关的内部接触结构采用弹性贵金属触点搭配绝缘档位基座，多回转的传动结构通过减速齿轮组实现操作轴多圈旋转对应内部触点的逐档切换，相比单圈波段开关，同体积下的档位数量可以提升4-6倍，同时触点之间的爬电距离满足低压电控设备的绝缘要求，可以在AC250V 5A的常规低压回路下长期稳定工作，不会因为长期使用出现触点氧化、接触不良的问题。尾部的接线端采用直插式焊针结构，焊针间距符合标准PCB安装尺寸，既可以直接焊接在设备内部的PCB板上实现板载安装，也可以通过接插件连接导线实现分体式接线，适配不同设备的内部布线需求，焊针根部做了加宽固定结构，焊接时不会因为焊锡热量传递导致内部塑料基座受热变形，也能承受接线时的拉扯应力，避免焊针脱落导致的接触故障。

　　两款不同结构的同系列开关分别适配不同的安装场景，带加长螺纹轴的款式适合面板外侧有加厚防护层、或者需要加装防水密封圈的户外设备场景，轴长可以根据面板厚度选配，伸出部分的长度足够穿过加厚面板后安装旋钮；侧出接线端的款式适合设备内部安装空间纵深不足的场景，接线方向平行于面板，不需要在开关后侧预留过多的接线空间，可以压缩设备内部的电控仓深度，让整机结构更加紧凑。开关的整体外形做了倒角处理，没有尖锐的边角，安装时不会划伤操作人员的手部，也不会刮伤设备内部的导线绝缘层，金属外壳的接地引脚可以直接连接设备的保护接地回路，避免静电积累对内部电路造成干扰，在有电磁兼容要求的工业设备中，金属外壳还能起到一定的电磁屏蔽作用，减少外部电磁干扰对开关触点信号的影响。

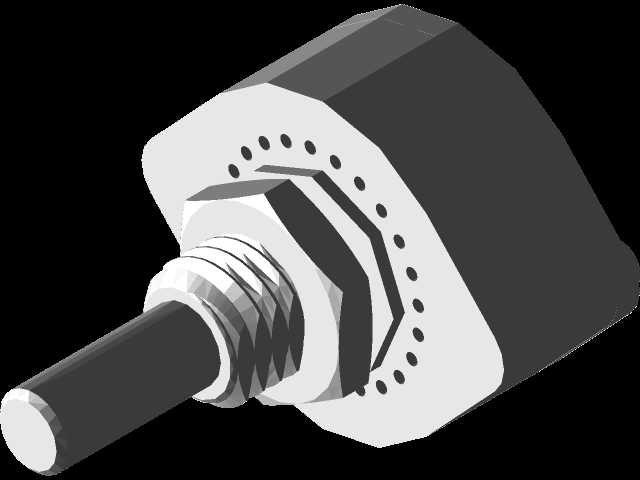

　　在结构建模过程中，需要重点关注安装螺纹的公差配合，锁紧螺母与外壳螺纹的配合间隙要控制在合理范围，既保证安装时可以顺畅旋紧，又不会因为间隙过大导致开关在面板上出现晃动；操作轴的旋转同心度需要严格控制，轴与基座轴承的配合间隙不能过大，否则长期旋转操作后会出现轴偏斜、档位错位的问题；内部齿轮组的模数和齿形设计要保证传动过程无卡滞，每一档的停留位置精准对应触点的接触中心，避免出现档位切换后触点处于半接触状态，导致回路接触电阻过大、发热烧蚀触点的问题。同时建模时要预留出接线端的焊盘空间，保证焊针伸出PCB板的长度符合波峰焊的工艺要求，不需要后期对焊针进行二次剪脚加工，提升批量生产时的装配效率。
