十字型快装式家具连接铰链结构设计

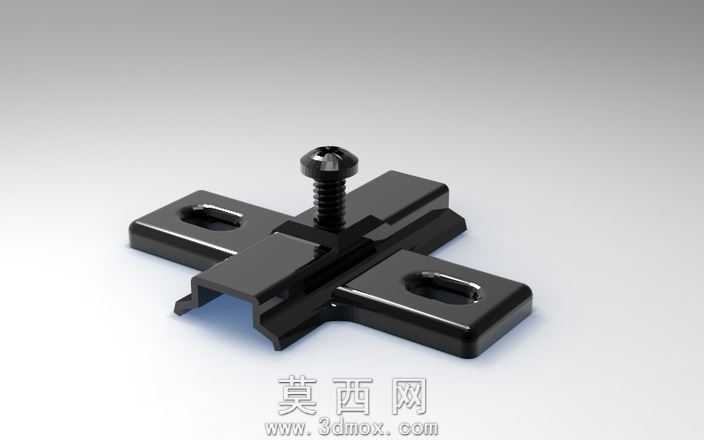

本作品为十字型快装式家具连接铰链，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循五金连接件的尺寸公差规范，对每一处结构特征进行精准约束，确保各部件装配无干涉。模型整体采用十字对称布局，主体底座设置四个带腰型孔的安装翼，腰型孔设计可适配安装时的位置微调需求，降低现场安装的对位难度，中部设置卡扣式铰接基座，配套专用盘头螺丝实现铰接部件的锁紧与转动限位。渲染阶段采用哑光黑色硬质合金材质预设，模拟电泳发黑的表面处理效果，通过调整材质的粗糙度、金属度参数还原五金件的真实质感，场景布光采用三点布光法，主光源从侧上方投射，突出结构的棱边转折与安装孔的深度细节，辅助光源弱化阴影死区，环境光补充整体亮度，最终渲染图清晰展现铰链的整体形态与装配关系。设计思路围绕家具快装需求展开，摒弃传统铰链的复杂安装步骤，将铰接功能与安装固定功能集成在十字型底座上，无需额外预埋配件，可直接通过螺丝固定在板材的十字拼接缝处，实现相邻板材的铰接连接，同时中部的卡扣结构可实现快速拆装，方便家具的运输与后期维护。建模过程中对螺丝的螺纹特征采用简化扫描建模方式，既保证视觉上的真实感，又控制模型整体面数，适配不同场景的使用需求，底座的边缘均做了小圆角过渡处理，避免安装使用过程中出现锐边划伤的问题，铰接部位的配合间隙经过反复校核，确保转动顺畅无卡滞，同时不会出现过大的旷量影响连接稳定性。
