现代条纹滚轮升降办公转椅结构

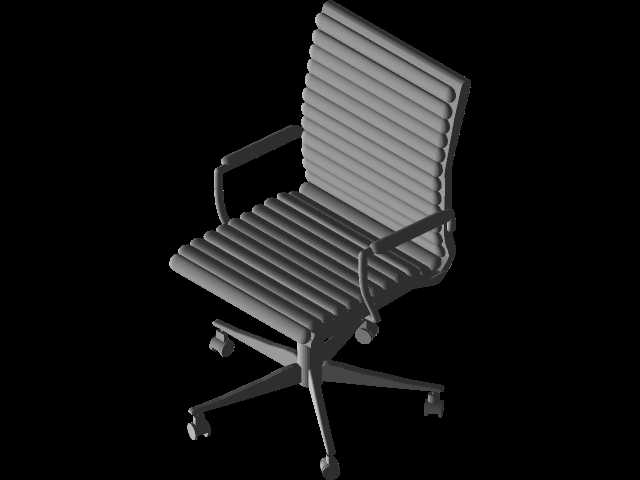

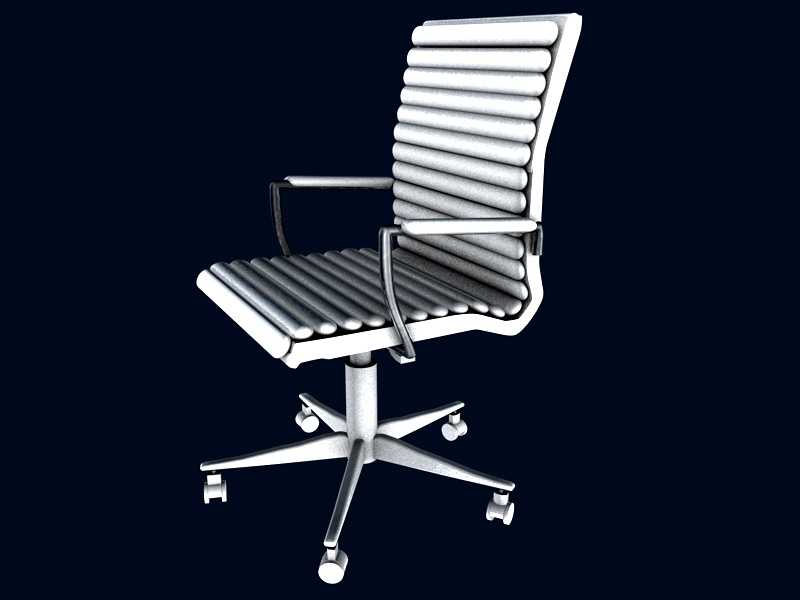

　　该办公转椅的三维结构以日常办公空间中的久坐支撑、移动转向和高度调节为核心，整体由条纹式座靠软垫、金属扶手、中央升降气杆、五星脚支架及万向脚轮组成。模型在外观上采用横向条纹包覆的座面与靠背，条纹单元沿人体坐靠方向形成连续支撑面，既表现出软垫分段填充后的饱满形态，也便于在结构设计中拆分靠背蒙皮、填充层和内部承托板。靠背整体向后倾斜，侧缘带有连续边框，顶部略微收边，能够在人员后仰时提供背部包覆；座面前缘做圆角处理，减少大腿下方受压，座面宽度与深度按单人办公椅尺度控制，可满足普通办公桌下方推入和转身操作的边界要求。

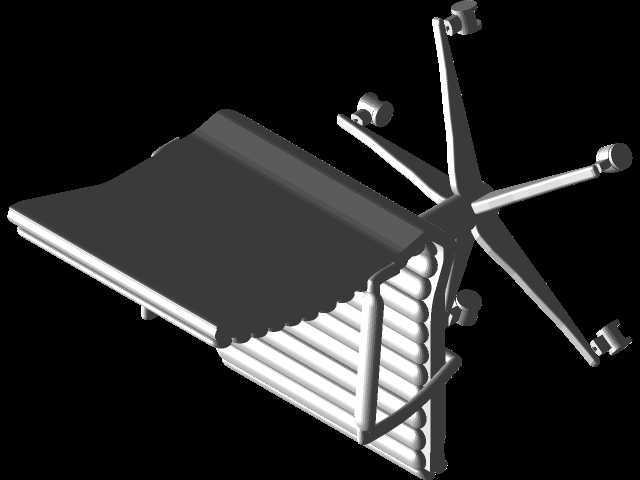

　　从使用场景看，这类座椅主要布置在开放式办公区、独立工位、会议接待区以及设计绘图岗位旁。座椅需要在地毯、PVC地板、瓷砖或架空地板上短距离移动，因此底部五个支脚末端均设置万向脚轮。五星脚呈放射状布置，支脚从中心套筒向外延伸，末端落地点形成较大的支撑圆，能够在人员后仰、侧倾或扶着扶手起身时降低倾覆风险。脚轮采用小直径双轮或单轮结构，轮架与支脚端部通过竖直转轴连接，允许360度回转；建模时需要保留轮体、轮叉、销轴和支脚安装位的相对关系，避免只做外观球体而丢失转动轴线。

　　中央支撑部分是座椅功能实现的关键。气杆位于座面下方与五星脚中心孔之间，上端与座椅底盘连接，下端插入五星脚中心套筒。升降行程决定座面可调高度，设计时需同时校核最低座高与最高座高：最低状态应保证小腿自然着地、膝部角度舒适，最高状态应配合较高办公桌或绘图台面，并使脚轮仍保持稳定接地。气杆外围设置锥形或柱形装饰罩，用于遮盖伸缩段并改善视觉整体性。座面下方的底盘机构承担回转、倾角锁定和升降触发接口，虽然外观上被座垫遮挡，但其与气杆、座框、扶手支架的连接孔位会直接影响装配。

　　扶手部分采用细长金属弯管形态，后侧支撑腿从座面侧边向上延伸并连接扶手横杆，前侧杆件向下回到座框附近，形成侧向框架。扶手高度应使人员肩部放松、肘部自然弯曲，扶手长度覆盖座面前后主要活动区域，便于起坐时握持。金属管件在建模中需要表现折弯半径、圆管直径和端部固定座，折弯处不宜出现锐角折痕，否则既不符合弯管加工工艺，也会在应力集中位置降低疲劳强度。扶手与座框的连接点应落在刚性较好的侧边骨架区域，避免直接固定在软包层上。

　　座靠软垫的条纹造型并非单纯装饰。每一道横向隆起都可理解为独立软包单元，内部由弹性填充材料支撑，外部通过面料或皮革包覆。靠背条纹随背板弧度排列，越靠近上部越贴合脊柱后仰曲线；座面条纹沿左右方向铺设，人员坐下时各条软包产生均匀压缩，增加接触面积。三维建模时可将条纹作为阵列特征处理，但需注意座面和靠背并非同一平面，阵列路径应跟随承托板曲面变化，端部圆角和侧面收边也要保持一致，否则渲染后容易出现条带宽度突变或穿插。

　　安装边界方面，座椅整体外轮廓由五星脚外接圆、扶手宽度和靠背高度共同决定。工位布置时，桌下净空高度应高于座椅最低扶手高度，确保扶手能够推入桌下；座椅后方需保留后仰和旋转空间，避免靠背直接撞击隔断或柜体。五星脚支脚向外展开，虽然提高了稳定性，但在狭窄通道中会增加底部扫掠范围，选型时应结合办公桌腿、柜边和电源插座位置核对回转半径。脚轮对地压力分散在五个接触点，常规办公载荷下不会形成过大压强，但在软质地毯上仍需考虑轮径与滚动阻力。

　　结构校核上，应重点关注气杆与底盘的同轴度、五星脚中心套筒的承插深度、扶手弯管接头刚度以及脚轮销轴的剪切受力。人员反复后靠时，靠背与座框连接处会产生周期性弯矩；扶手在人员撑扶起立时承受竖向载荷；脚轮在越过线缆、地板压条或门槛时会受到冲击。将这些受力路径在模型中保留出来，比单纯追求外观光滑更有工程价值。整体模型适合用于办公家具结构展示、工位布局校核、座椅机构教学以及软装方案中的设备配景，也可作为人体工学椅类产品进一步细化骨架、弹簧、底盘锁定机构和软包材料的基础数模。
