框架式弹珠轨道益智玩具结构设计

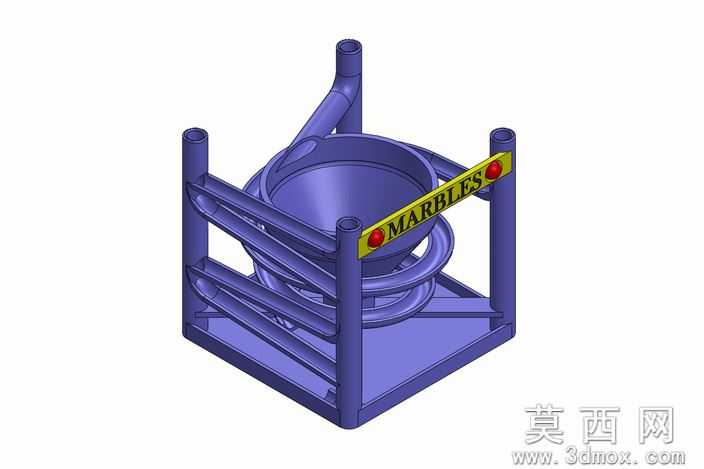

本作品为面向3D打印场景设计的框架式弹珠轨道益智玩具，整体采用一体化框架承载结构设计，在三维建模阶段遵循易打印、少支撑、易装配的核心设计原则，对所有结构件进行了壁厚统一优化，将整体壁厚控制在适合FDM3D打印的2mm区间，避免打印过程中出现翘边、填充不足的问题。模型主体由底部方形承载底座、四根垂直支撑立柱、多层环绕式螺旋轨道、顶部弹珠投放口以及中部承料漏斗结构组成，所有结构衔接处均做了圆角过渡处理，既消除了打印过程中的应力集中问题，也避免了尖锐边角带来的使用安全隐患。在材质渲染表现上，主体框架与轨道结构采用哑光磨砂紫蓝色工程塑料质感，还原PLA打印耗材的真实视觉效果，中部标识条采用亮黄色基底搭配红色固定凸点，黑色MARBLES字样做凸起浮雕处理，无需后期喷涂即可通过多色打印实现清晰的标识效果，提升模型的整体辨识度。结构设计上，螺旋轨道采用等距螺旋线放样生成，轨道宽度与深度经过反复参数调整，适配标准尺寸玻璃弹珠的滚动通行，轨道与支撑立柱之间采用三角加强筋结构连接，提升整体框架的抗形变能力，即使采用普通PLA耗材打印也能具备足够的结构强度，不会因弹珠滚动的长期冲击出现结构断裂。中部承料漏斗采用大倾角锥面设计，确保弹珠从顶部投放后能够顺畅进入螺旋轨道，不会出现卡珠、滞停的问题，漏斗与下层轨道的衔接处做了平滑导角处理，让弹珠的滚动轨迹更加流畅自然。设计思路围绕亲子使用场景与3D打印制作的双重需求展开，一方面简化整体结构拆分逻辑，所有部件可通过桌面级FDM3D打印机无支撑打印完成，打印完成后仅需简单的卡扣拼接即可完成整体装配，无需额外的紧固件或粘接剂，降低普通爱好者的制作门槛；另一方面兼顾玩具的游玩趣味性，多层螺旋轨道能够延长弹珠的滚动时长，框架式的开放结构可以让使用者清晰观察弹珠的整个运动过程，既可以作为儿童的益智游玩玩具，也可以作为3D打印入门的练习模型，帮助建模初学者掌握螺旋放样、框架结构搭建、加强筋布局等基础建模技巧，同时模型的整体尺寸经过合理缩放，打印完成后可直接作为桌面创意摆件使用。
