哆啦A梦卡通公仔摆件结构设计

　　这款蓝白配色的经典卡通猫形公仔，面向桌面潮玩摆件、文创周边、3D打印手办以及注塑玩具量产场景开发，整体造型完全还原大众熟知的圆钝萌系角色特征，没有尖锐棱角，全曲面顺滑过渡，既适配桌面摆放的装饰需求，也可作为儿童把玩的安全塑胶玩具，同时能作为数控加工实训、曲面建模教学的典型案例使用。

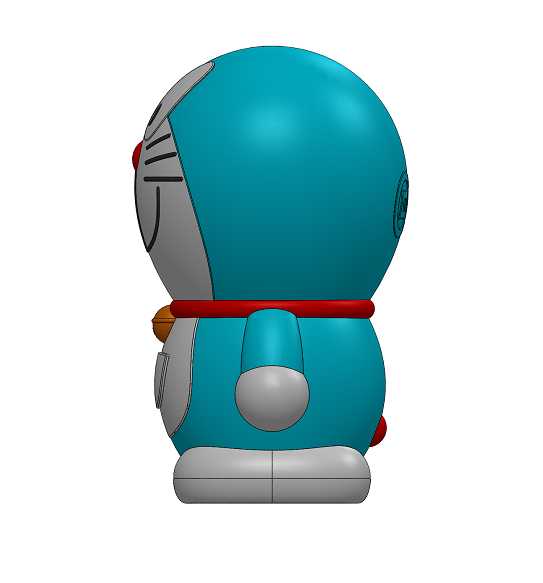

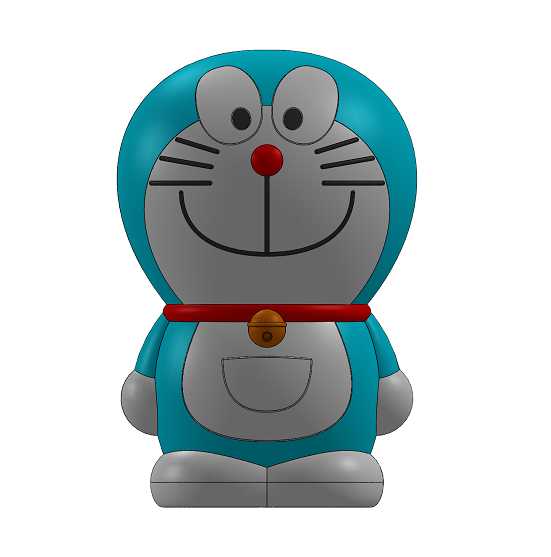

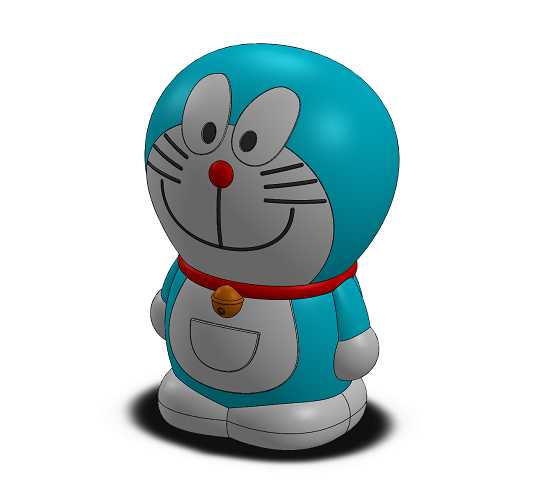

　　从结构设计逻辑来看，公仔采用分体式建模思路，将头部、躯干、四肢、颈圈、铃铛、面部五官、腹部口袋拆分为独立特征模块，头部占整体高度约六成，采用大曲率球面顺滑拼接，没有生硬折角，面部的双眼、红鼻、胡须、微笑嘴线全部做浅浮雕凸起处理，无需额外粘贴配件，一体成型即可完整呈现面部细节，避免小零件脱落风险，若面向低龄儿童玩具场景，可直接将五官特征整合到主体曲面中，彻底消除小零件吞咽隐患；颈间红色项圈做环形凸台结构，贴合颈部曲面过渡，下方悬挂的铃铛做独立球形特征，表面刻有防滑细纹，既可以和主体一体打印/注塑成型，也可设计为卡扣可拆卸结构，满足不同工艺的生产需求。腹部的半圆形口袋做下沉凹腔设计，深度控制在3mm以内，既还原角色设定，也不会因凹腔过深导致注塑脱模困难、3D打印支撑过多的问题。四肢全部做短粗圆钝造型，手臂自然垂在躯干两侧，手部为无指圆球形，双脚为扁平宽底座，接地面积占整体投影面积的45%以上，重心落在双脚支撑面中心，摆放时无需额外支撑即可稳定直立，不会出现侧翻倾倒的问题。

　　尺寸边界方面，公仔整体高宽比约为1.2:1，常规桌面摆件版本设定总高100mm、头部最大直径80mm、躯干宽度60mm、双脚总宽度70mm，底部接地平面平整度公差控制在0.2mm以内，放置在玻璃、木质桌面都能完全贴合，无晃动感；如果面向注塑量产场景，可将整体缩放至150mm以内的常规玩具尺寸，壁厚统一设置为2.5-3mm，所有转角处添加R2-R5的圆角过渡，避免应力集中，脱模斜度预留1.5°-2°，分模线设置在头部与躯干拼接的后侧隐蔽位置，不会破坏正面外观完整性；如果面向FDM3D打印场景，可将模型拆分为头部、躯干、底座三个部分，拼接处设计定位止口，打印时无需添加大量内部支撑，仅在铃铛下方、下颌位置添加少量支撑即可，打印完成后去除支撑的打磨工作量极小。

　　曲面建模过程中，优先采用放样、扫描、填充曲面命令构建主体大面，保证G2连续，渲染后不会出现曲面褶皱、光影断层的问题，面部的胡须、嘴线采用投影曲线加拉伸凸起的方式制作，凸起高度0.8mm，既保证视觉清晰，也不会因凸起过高容易磕碰断裂。公仔整体材质默认采用ABS或者PLA塑料，表面可做哑光磨砂处理，蓝色外表面、白色面部与腹部、红色颈圈、黄色铃铛、红色鼻子分色清晰，无需复杂二次涂装即可达到很好的展示效果，既可以作为个人3D打印的桌面装饰，也可作为文创潮玩开模量产的原型结构，同时曲面建模的思路也能为初学者提供复杂有机造型建模的参考，掌握大曲面顺滑拼接、特征拆分、脱模工艺适配的实用设计技巧。
