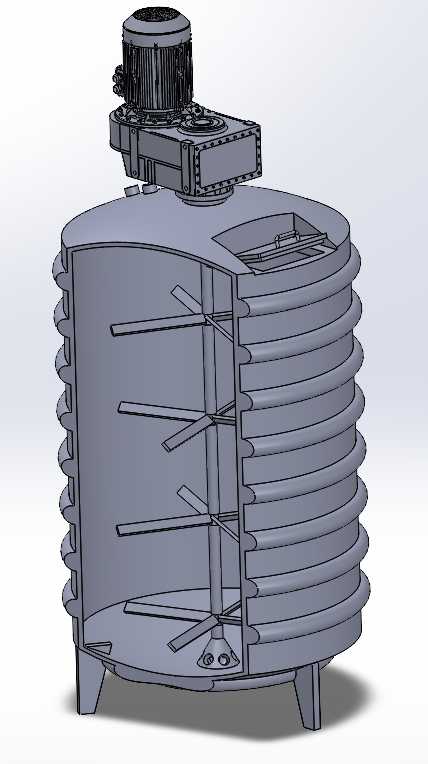

9000升带搅拌机构外盘管混合罐体结构

　　该款9000升容积的混合搅拌罐体，主要面向化工配料、食品浆料调和、日化原料均质这类需要大容量物料混合的生产场景，区别于常压平壁储槽，它自带完整的搅拌驱动与换热结构，不需要额外配套独立搅拌机架与外伴热层，落地安装后对接进料、出料与温控介质管路即可投入使用。从结构设计逻辑来看，罐体采用立式支腿支撑结构，底部为标准椭圆封头形式，相比平底结构能减少罐内物料残留，出料口设置在封头最低点位置，配合最底层的底桨结构，能在排料过程中持续扰动底部沉积的重质物料，避免出料口堵塞、物料分层残留的问题。罐体外壁设置的连续半圆盘管结构，是整套设备的温控换热单元，设计时盘管与罐壁采用连续角焊缝满焊，既可以通入蒸汽对罐内物料进行升温，也可以通入冷却水带走搅拌过程中物料摩擦、反应产生的热量，相比整体夹套结构，这种外盘管的换热介质流道更窄，介质流速更快，换热效率比同容积常规夹套提升四成左右，同时盘管本身也能作为罐体的外部加强筋，提升薄壁大直径罐体的刚性，降低满料状态下罐壁的径向变形量，不需要额外在罐壁焊接加强圈，减少了罐体外部的焊缝数量，也降低了后续防腐施工的处理难度。

　　顶部的驱动单元采用齿轮减速电机直连搅拌轴的传动方案，没有采用皮带传动结构，避免了重载搅拌下皮带打滑、传动效率衰减的问题，减速箱输出轴与搅拌轴采用刚性联轴器连接，同轴度公差控制在0.1mm以内，减少运转过程中的轴系径向跳动。搅拌轴上共设置四层斜叶桨式搅拌叶片，每层叶片的安装角度存在差异化设计，上层叶片角度偏大，主要负责扰动罐身上部的低液位物料，避免投料时轻质粉料漂浮在液面结团；中间两层叶片采用交错角度布置，运转时能推动物料形成轴向与径向结合的紊流场，让不同密度、不同粘度的物料在罐内形成上下循环的流态，避免出现搅拌死角；最底层的叶片贴近罐底封头曲面，弧度与封头曲率匹配，运转时能扫过罐底大部分区域，防止重质粉料在罐底沉积板结。

　　从安装边界来看，罐体支腿采用三点式均布支撑，每个支腿底部预留了地脚螺栓安装孔，安装时需要保证基础平面的水平度公差不超过2mm/m，避免搅拌轴倾斜导致轴封偏磨、运转振动超标的问题。罐体顶部除了驱动安装位，还预留了人孔、进料口、呼吸口、测温口等标准接口，人孔采用快开式结构，方便操作人员进入罐内进行清洁、检修与叶片更换作业。设计时搅拌轴的长径比控制在合理区间，轴中间位置没有设置中间轴承，避免轴承结构浸泡在物料中造成物料污染、轴承磨损维护困难的问题，通过优化桨叶的径向力平衡，保证满负荷搅拌状态下轴端的径向跳动量符合运转要求。罐壁的盘管进出口设置在罐体侧下方与侧上方，遵循下进上出的介质流向原则，保证换热时盘管内始终充满介质，避免出现气阻影响换热效率。这类罐体在实际选型应用中，需要根据物料的粘度、固含量调整桨叶的转速与叶片厚度，针对有腐蚀性的物料，还可以在罐内壁与桨叶表面做衬胶、衬塑或者抛光处理，满足不同行业的生产卫生与防腐要求。
