水下作业ROV框架推进器结构设计

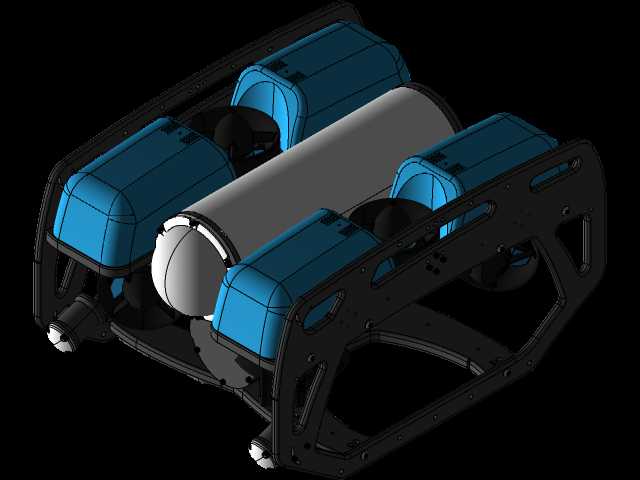

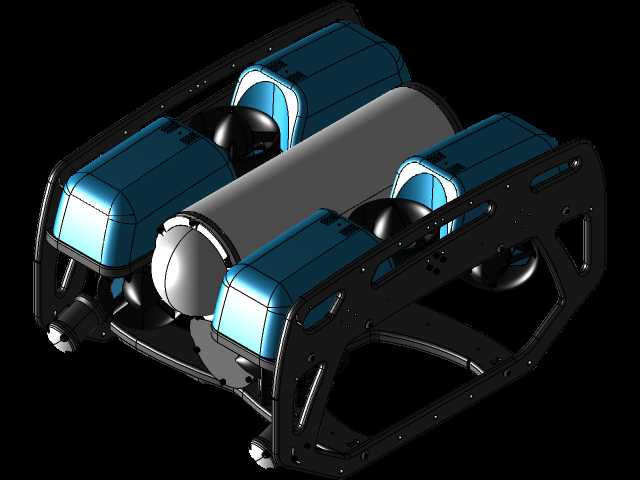

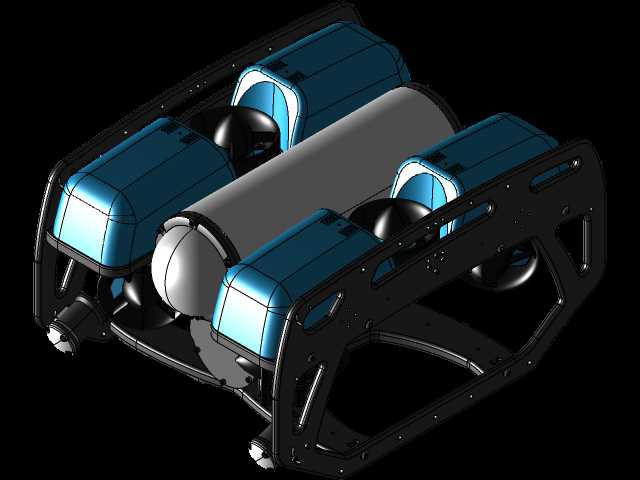

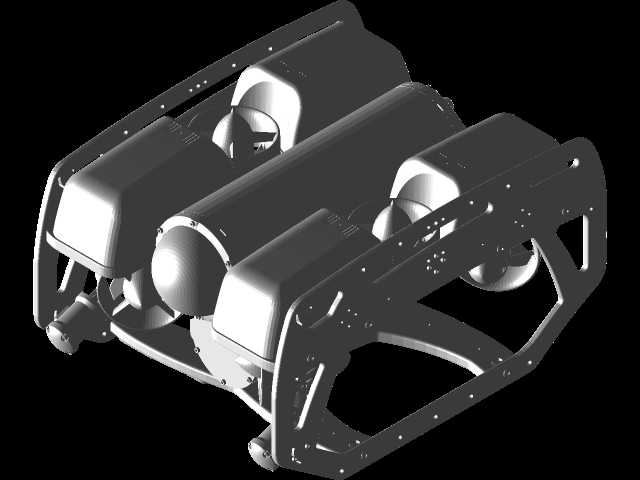

　　这套水下无人潜航器的三维结构围绕近岸浅水观测、坝体巡检、养殖网箱排查以及船底附着物初检这类高频作业场景搭建，整体采用开放式承载框架搭配四组矢量布置推进单元的布局思路，没有采用全密封流线型壳体方案，核心考量是在0至100米常规作业水深区间内，优先保证检修可达性、负载扩展能力与姿态调整灵活性，同时控制整机自重与水中配平难度。框架主体采用镂空板式拼接结构，两侧对称预留多组阵列安装孔位，所有孔位按照标准螺距排布，既可以固定浮力模块、电子耐压舱，也能根据任务需求外挂摄像头、照明灯具、机械抓取爪、声呐探头、水质采样器等外设，孔位冗余量覆盖了常见小型水下作业配件的安装间距，改装时不需要重新加工主体承力件，仅通过转接支架就能完成拓展装配。

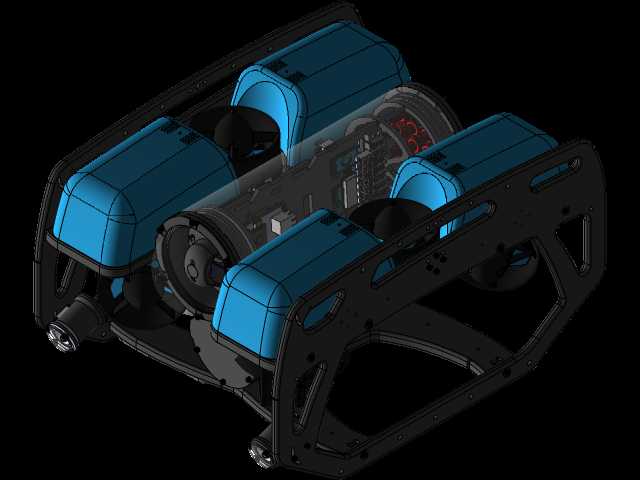

　　四个蓝色浮力补偿模块对称分布在框架四角上方，模块外形做了圆弧导角处理，一方面降低水下航行时的紊流阻力，另一方面浮力重心与整机配重中心严格对齐，避免潜航器在悬停时出现抬头、侧倾的自发力矩，浮力材料的排水量经过核算，刚好抵消框架、推进器、耐压舱的水下自重，预留出0.5至2公斤的正浮力余量，保证动力失联时设备可以自主上浮至水面，降低丢失风险。中部横向布置的圆柱形耐压舱是整机的核心密封腔体，舱体两端采用半球形封头结构，这种端盖形式相比平端盖能大幅降低深水环境下的端面应力集中，相同壁厚条件下承压能力提升40%以上，舱内用来放置飞控板、电池组、通信模块与导航传感器，舱体两端的密封法兰预留了水密接插件安装位，所有外接动力线、

　　信号线都通过航空级水密接头穿出舱体，避免线缆贯穿位置出现渗漏隐患。推进单元采用四推进器矢量布局，其中两台沿轴向布置提供前后进退的主推力，另外两台斜向或垂直布置，分别负责升降、侧移与转向动作，相比传统三推进器方案，四机布局可以在不增加单台推进器功率的前提下，实现横移、原地转向、定点悬停等多自由度动作，在靠近坝体、船底这类狭窄作业面时，不需要大半径转弯就能调整拍摄位置，作业效率提升明显。推进器的导流罩与螺旋桨做了间隙匹配设计，既防止水下杂物、养殖缆绳缠绕桨叶，也能降低水流径向紊流损失，提升推力转化效率。整机的外形边界控制在紧凑型ROV的常规尺寸区间，长宽高大致适配单人手提投放的操作需求，框架顶部预留了提手与脐带缆固定点，

　　脐带缆采用中性浮力线缆，不会因为线缆自重拖拽潜航器偏离悬停位置。框架底部预留了滑橇式支撑脚，在岸边布放、回收时可以直接放置在地面或甲板上，不需要额外配置托架，支撑脚的高度高出底部摄像头与传感器安装面，避免着陆时磕碰精密探测部件。结构设计阶段特意将所有易损件——推进器、密封舱端盖、外接传感器——都布置在框架外侧可直接操作的位置，框架的镂空空间足够扳手伸入完成螺栓拆装，出海作业现场如果出现推进器卡滞、密封圈老化的问题，不需要整体拆解机架就能在十分钟内完成备件更换。配平设计上，所有重部件比如电池、电机都尽量布置在框架中心轴线附近，浮力材料分布在上层，形成上浮力下配重的稳定力矩，水下航行时抗流能力更强，在1节左右的沿岸流环境下依然可以保持定点悬停，不会被水流冲偏作业位置。框架的边角全部做了圆角钝化处理，既避免布放过程中尖锐棱角割伤作业人员、刮破脐带缆，也减少水下勾挂渔网、礁石凸起的概率。整套结构没有多余的装饰性特征，每一处板件开孔、折弯、连接位都服务于承力、装配或水动力优化，完全面向实际水下工程作业的使用需求搭建。
