车辆传动系统差速变速箱结构

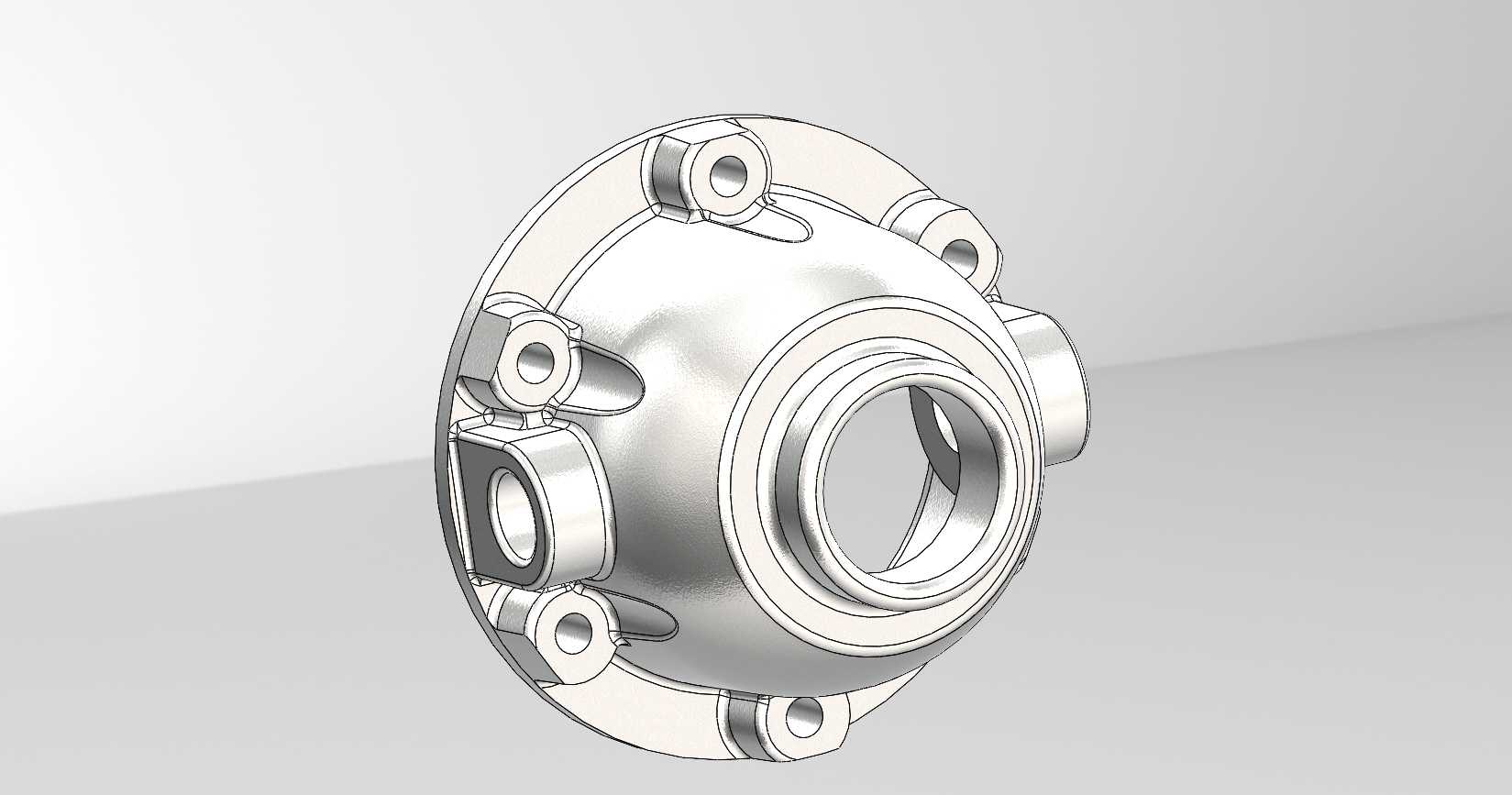

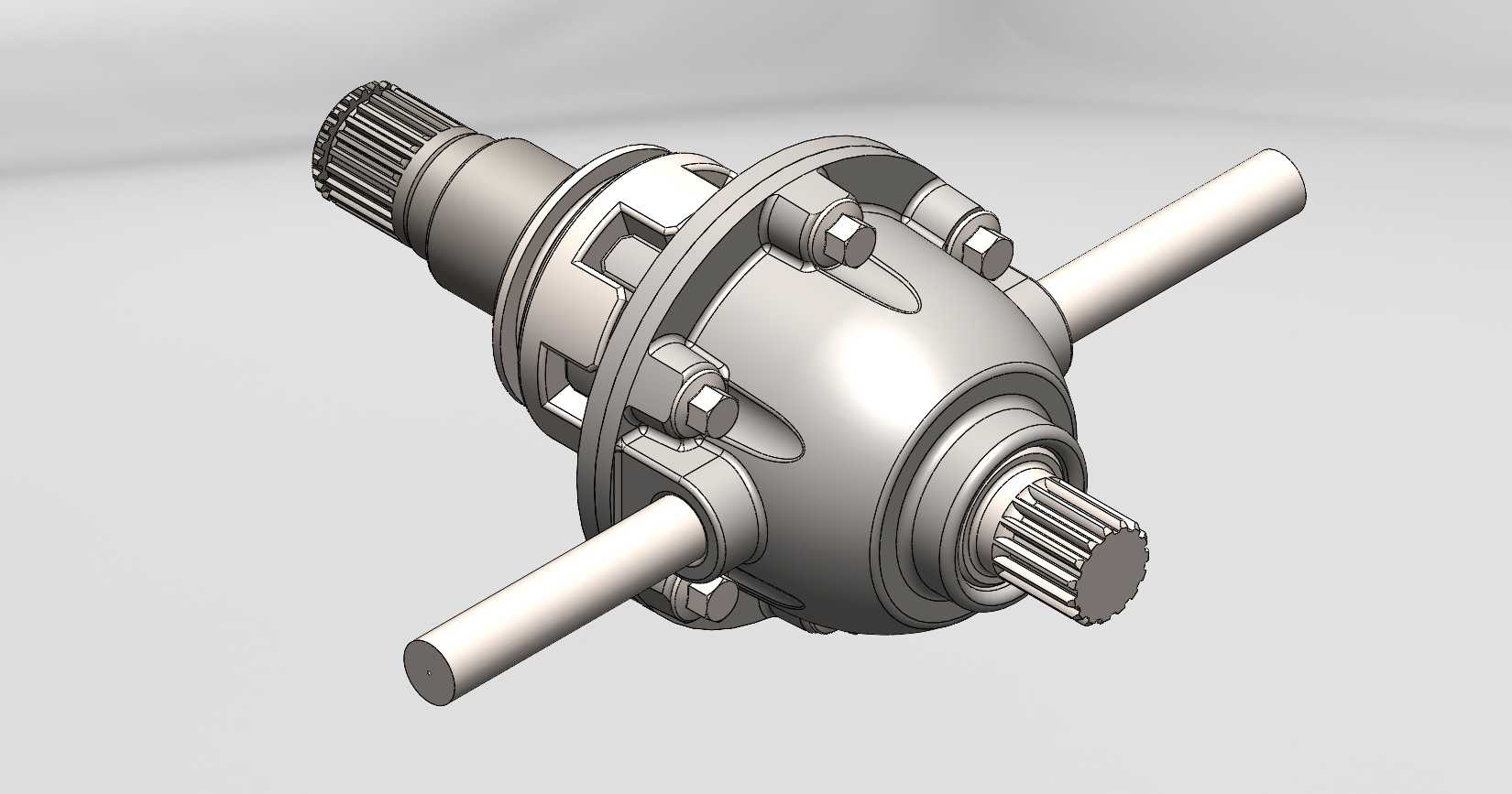

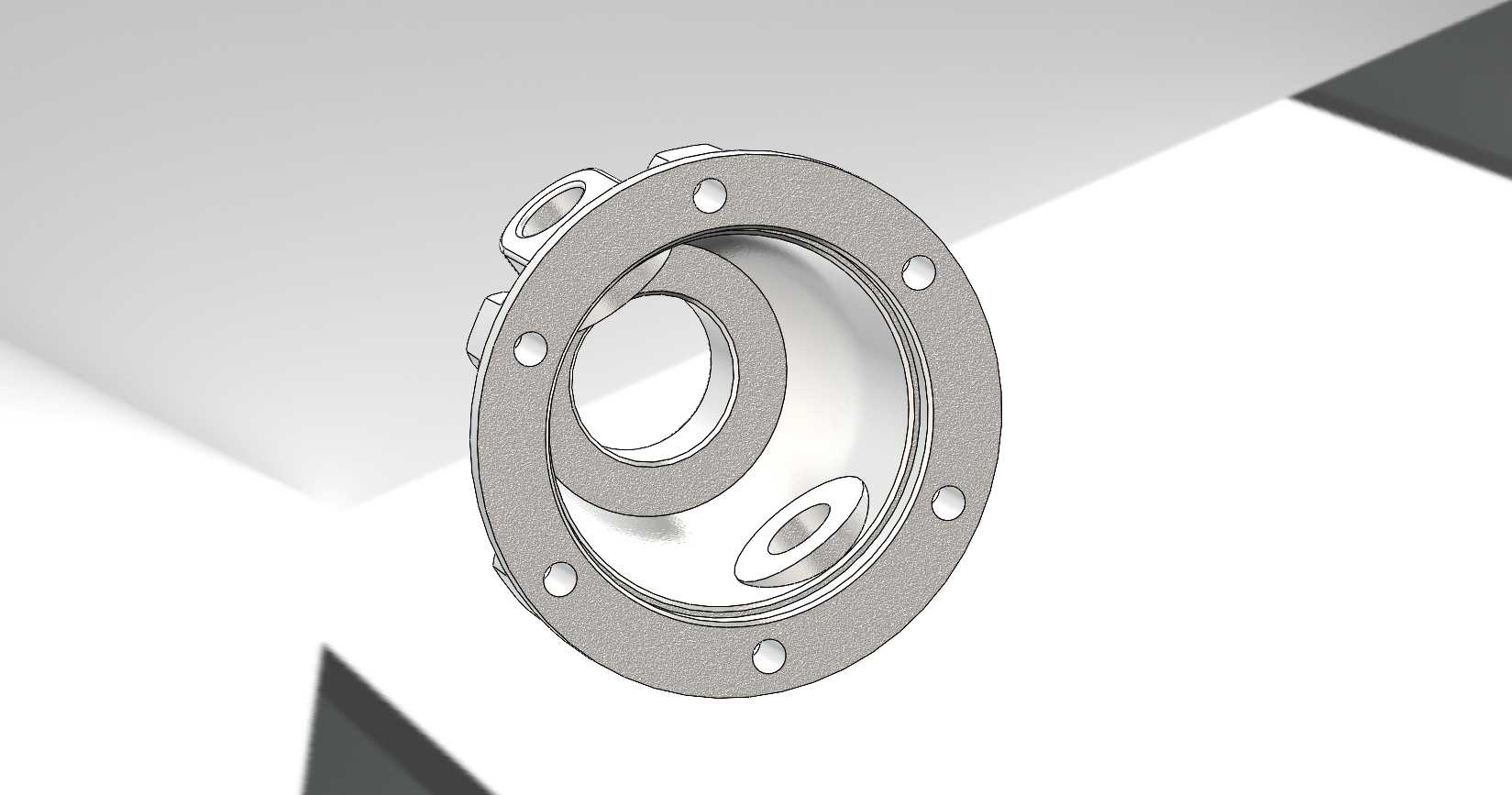

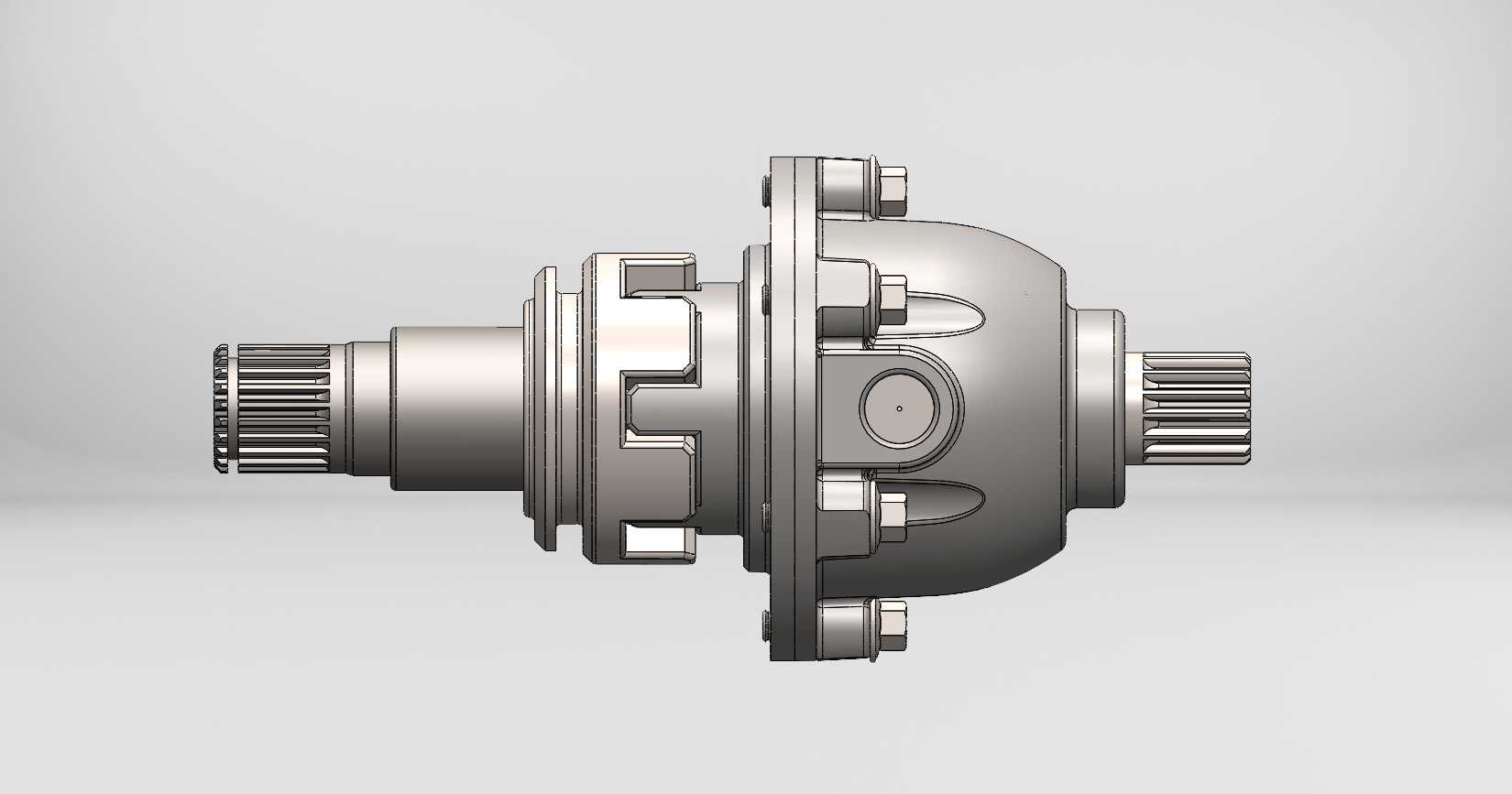

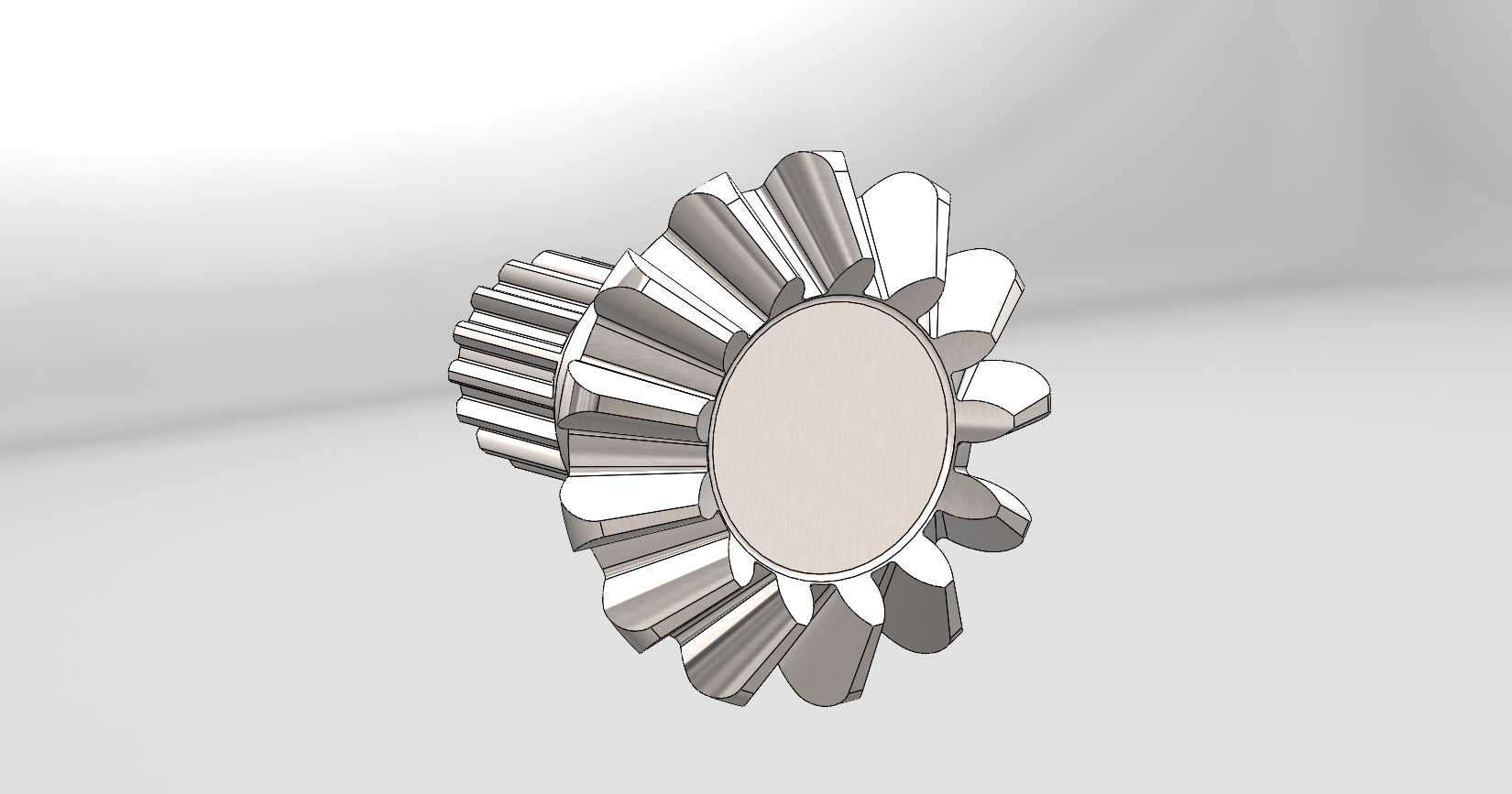

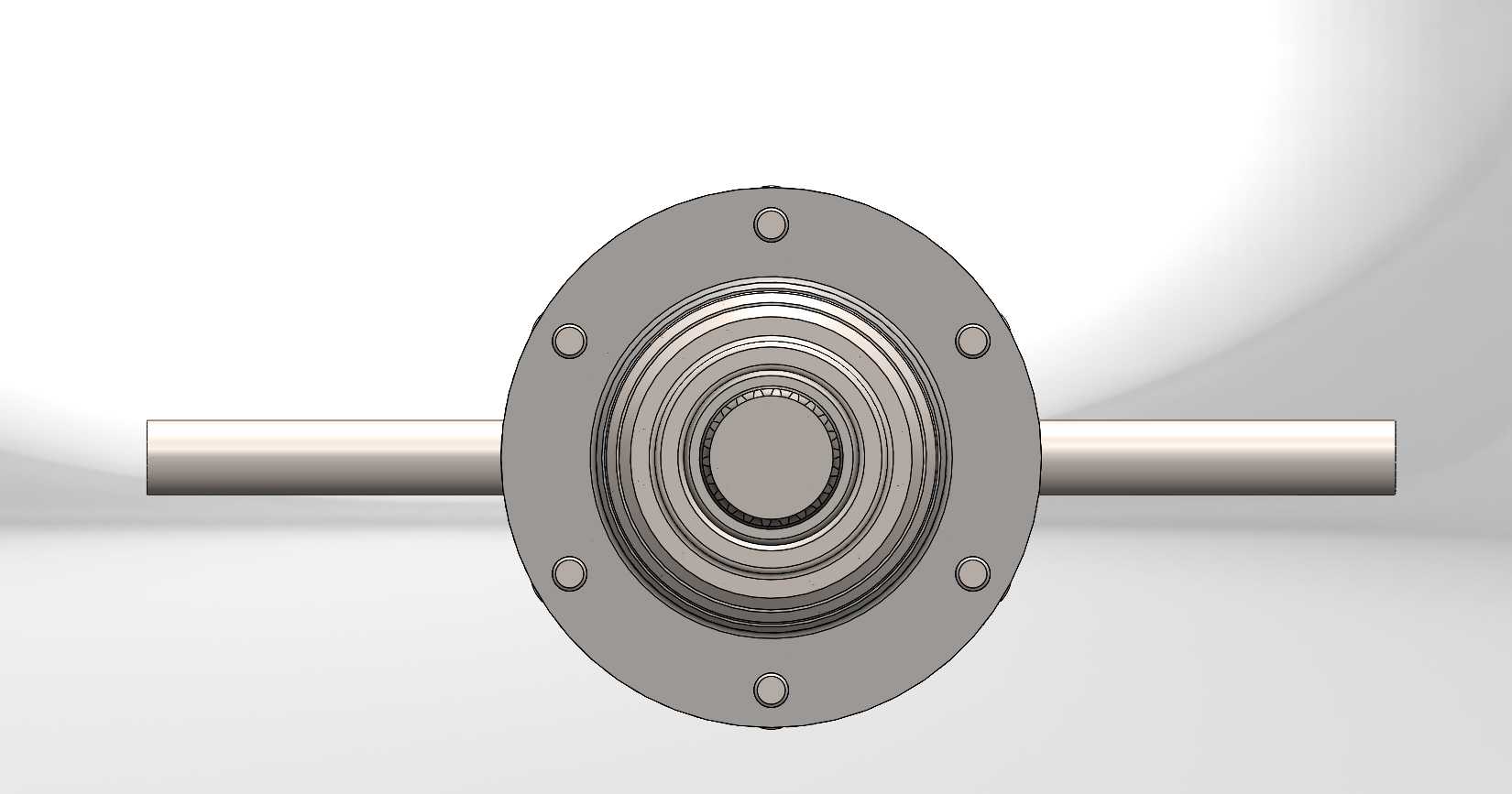

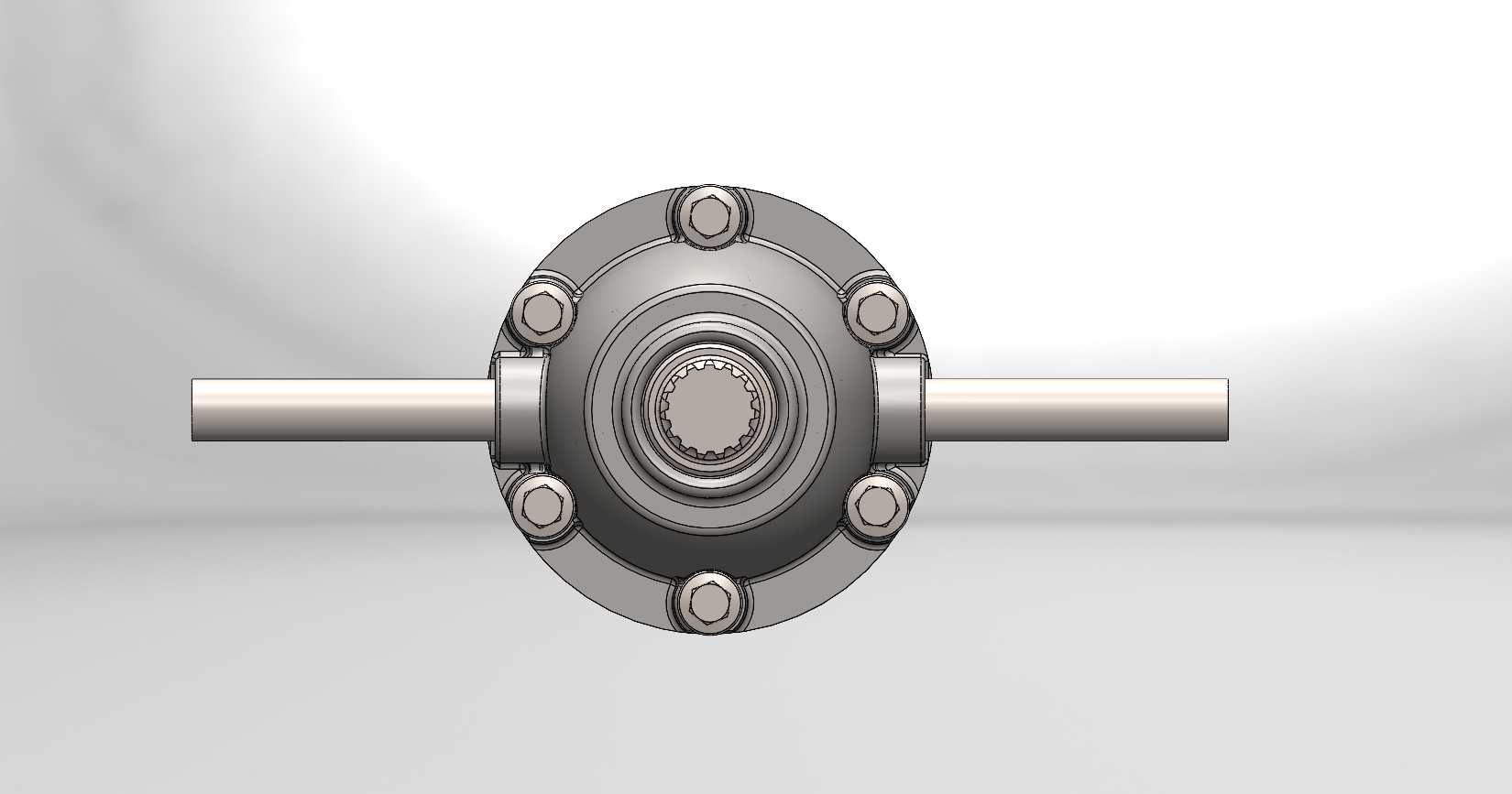

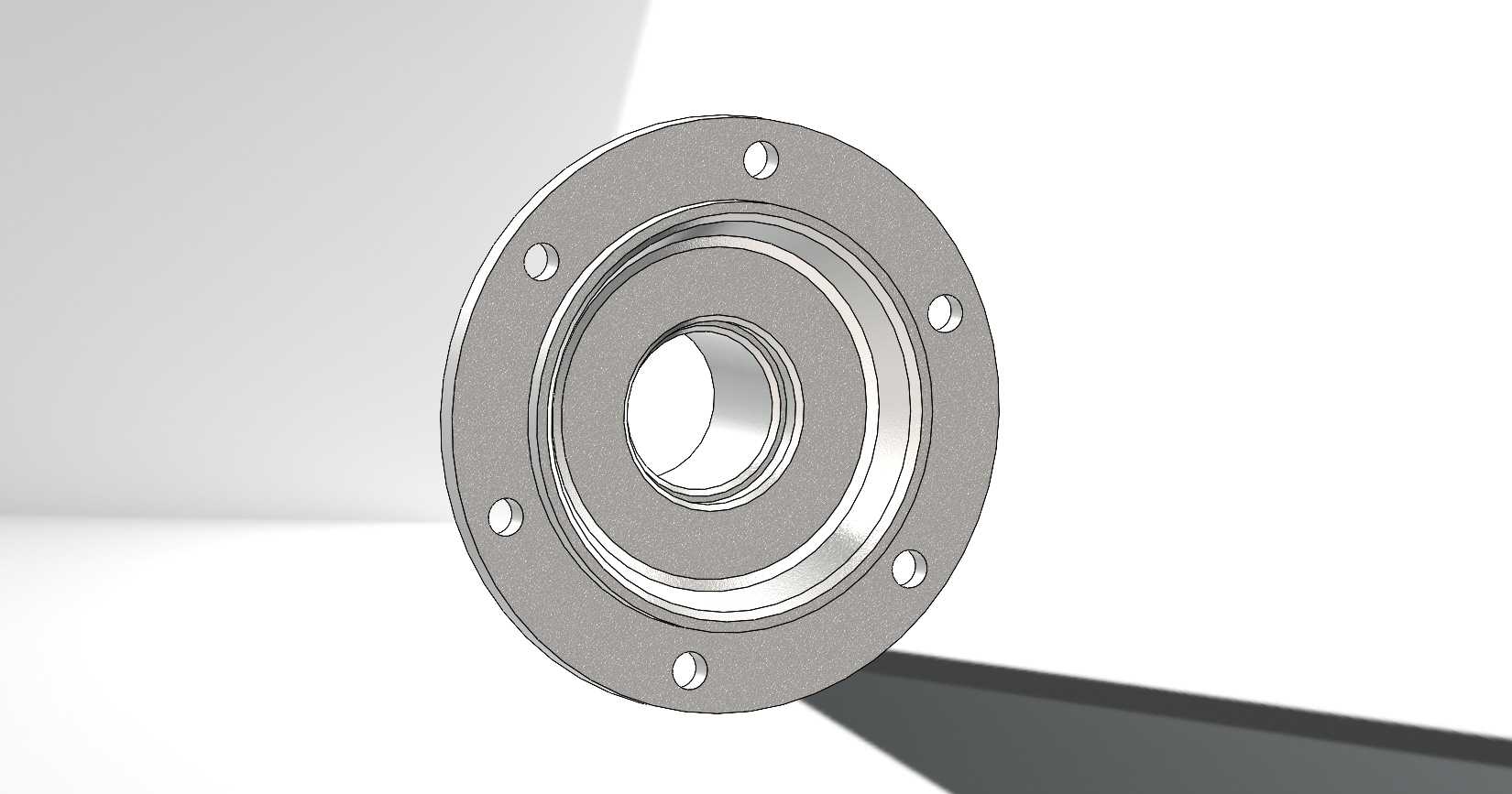

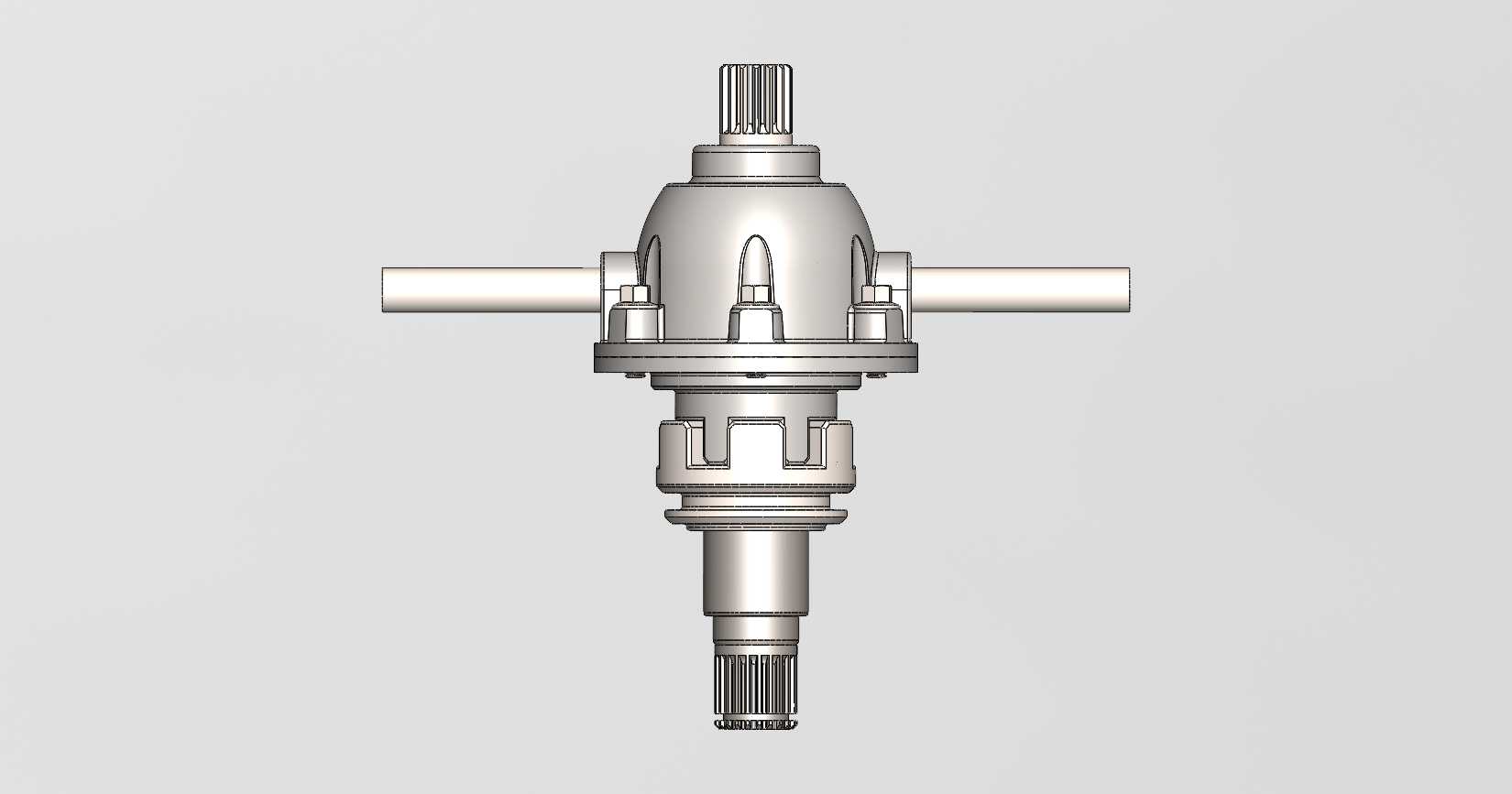

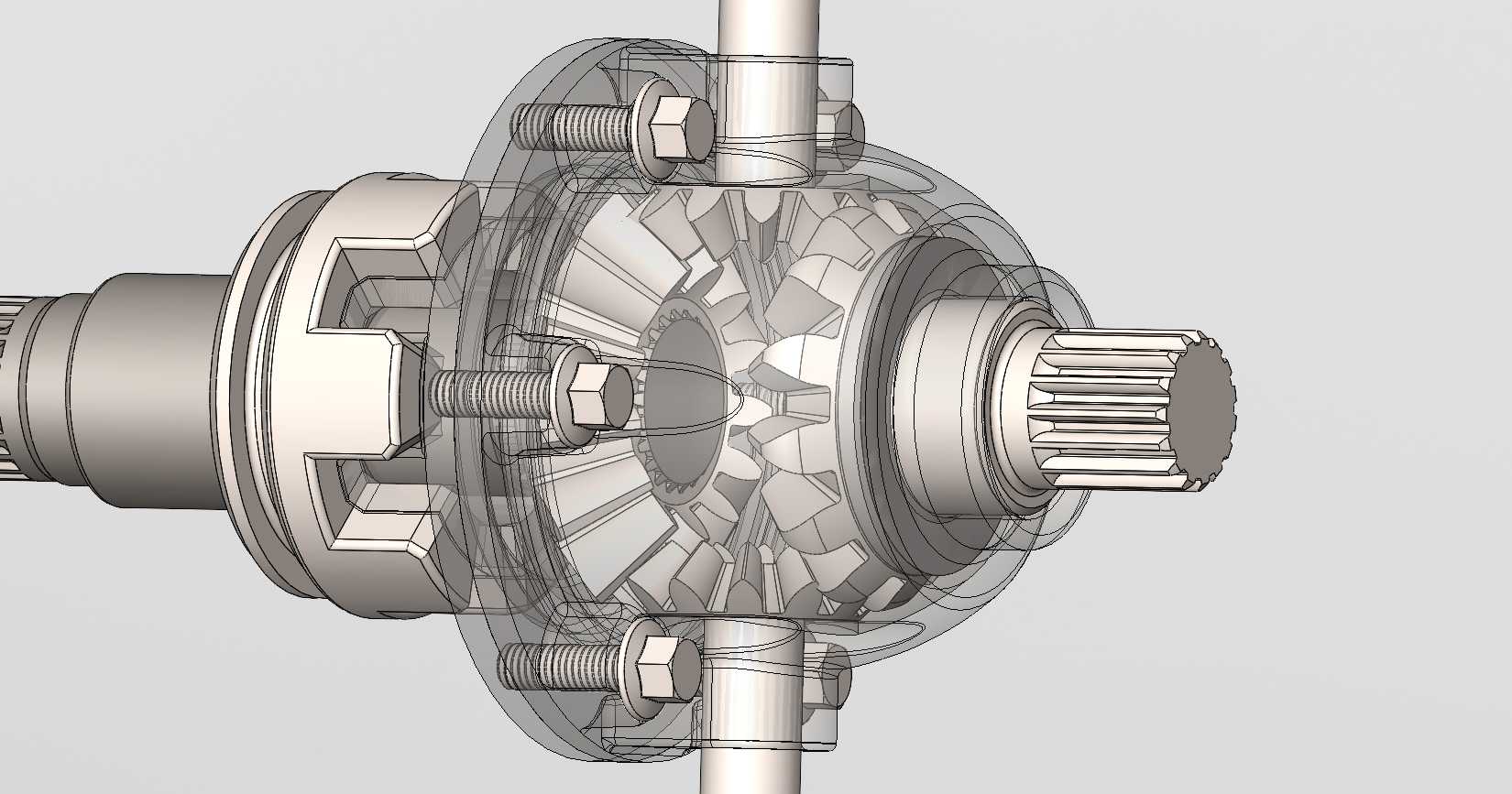

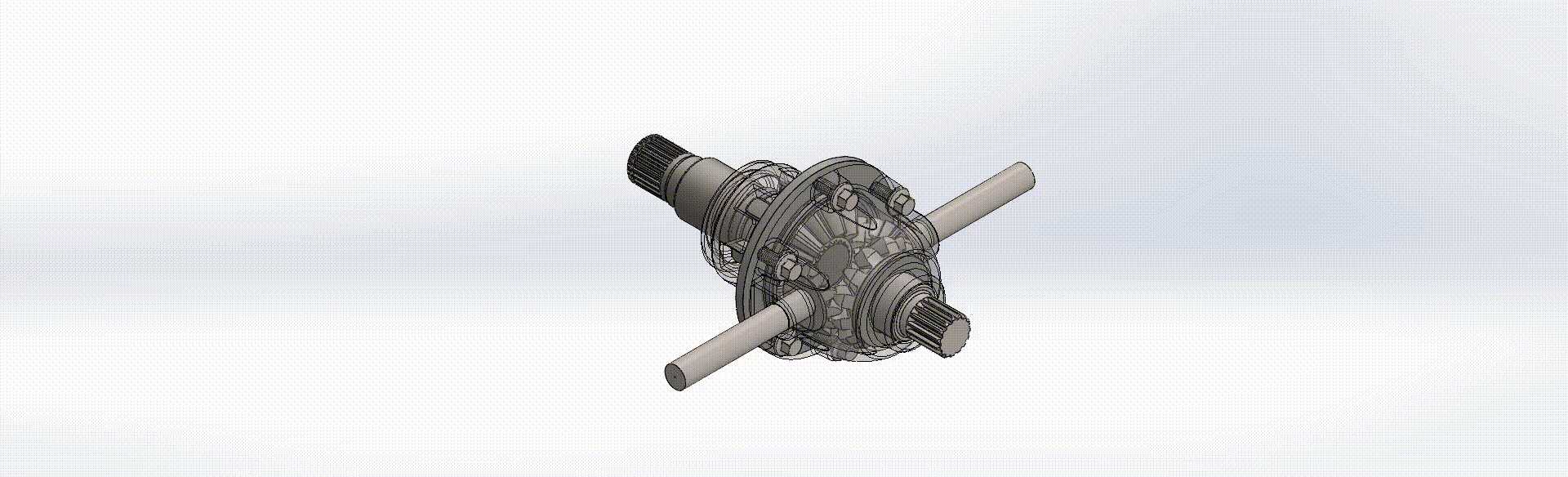

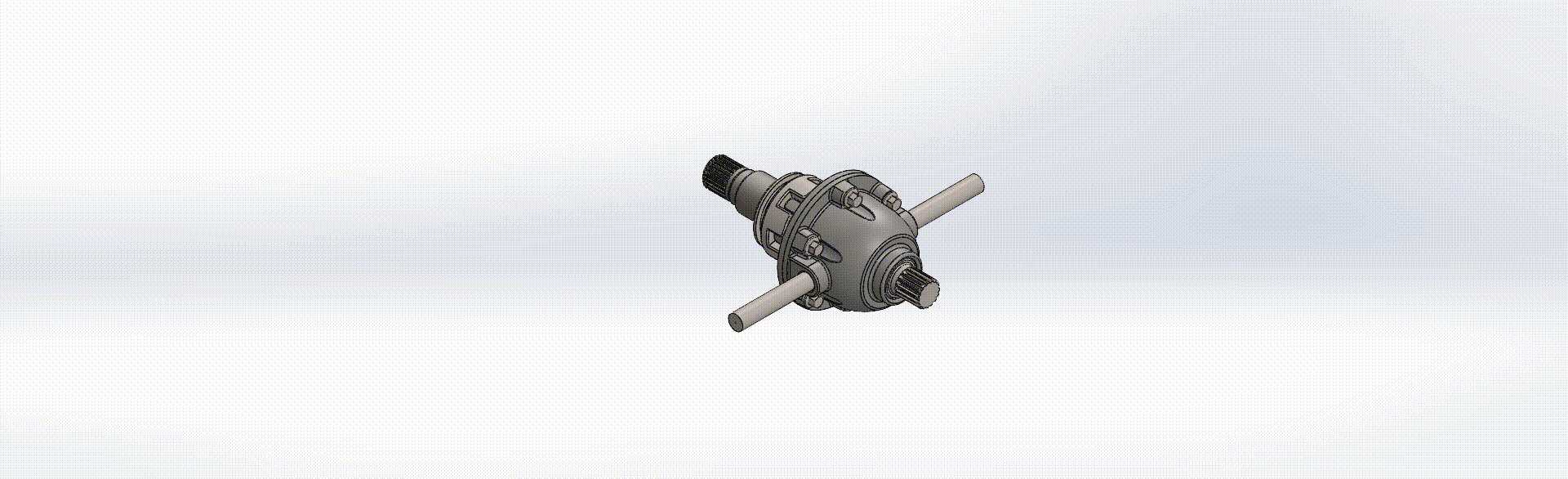

　　在乘用车辆、商用载货车辆的底盘传动系统布局中，差速变速箱是连接主减速器输出端与两侧驱动轮的核心传动部件，其核心作用是在车辆直线行驶、弯道转向、非平整路面通行等不同工况下，既可以将主减速器传递来的动力稳定分配给两侧驱动轮，又允许两侧车轮以不同转速旋转，避免轮胎出现滑拖、异常磨损，同时保证车辆行驶过程中的牵引力稳定输出。从结构设计逻辑来看，这套差速变速箱采用对称式锥齿轮差速结构作为核心传动单元，整体壳体采用剖分式设计，通过螺栓将左右两半壳体紧固为整体，壳体内部预留差速齿轮组的安装腔室，同时加工有十字轴的定位安装孔位，保证十字轴在壳体内的固定精度，避免传动过程中出现轴体窜动。差速器内部的十字轴上装配有四个行星锥齿轮，

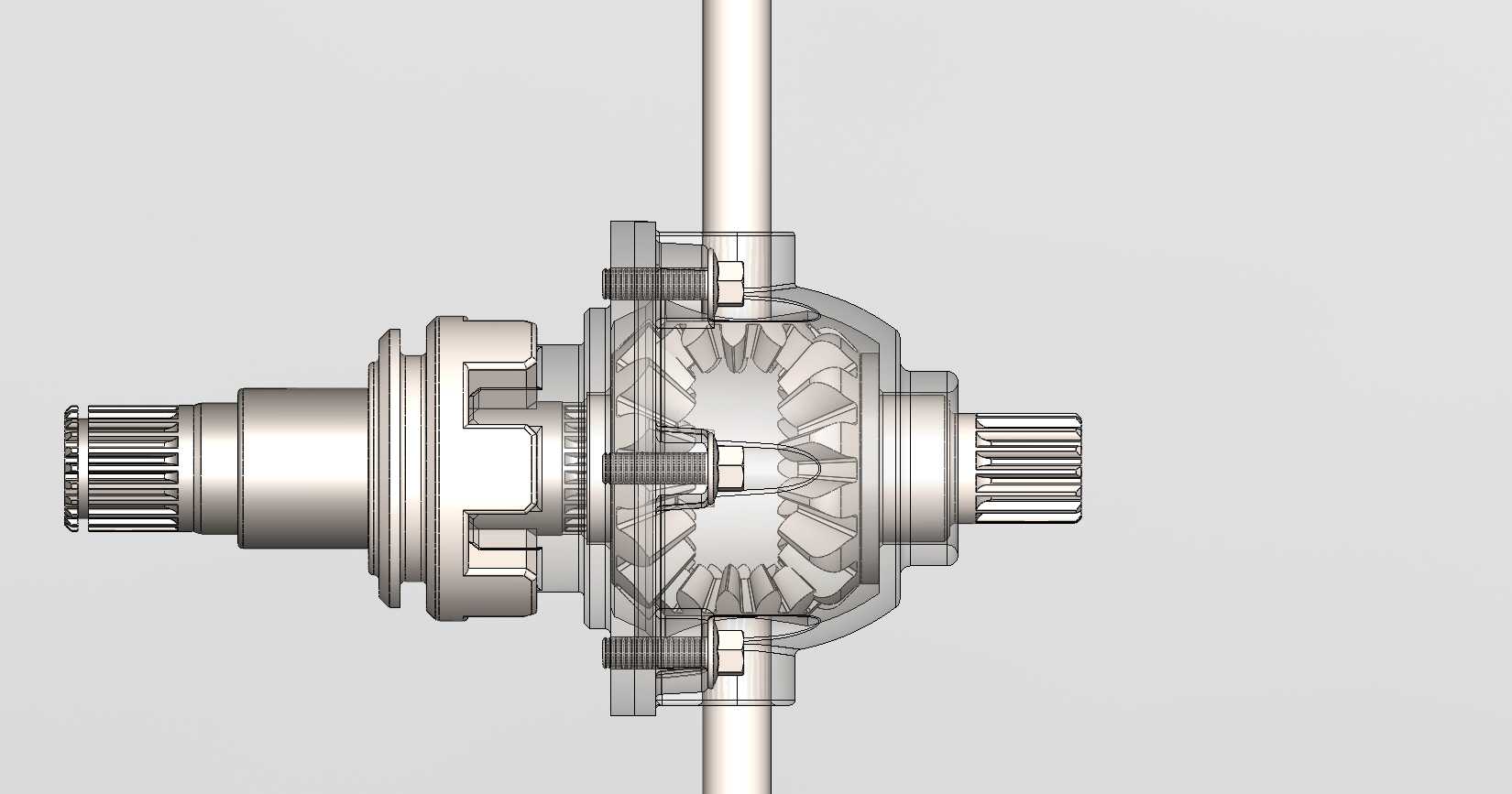

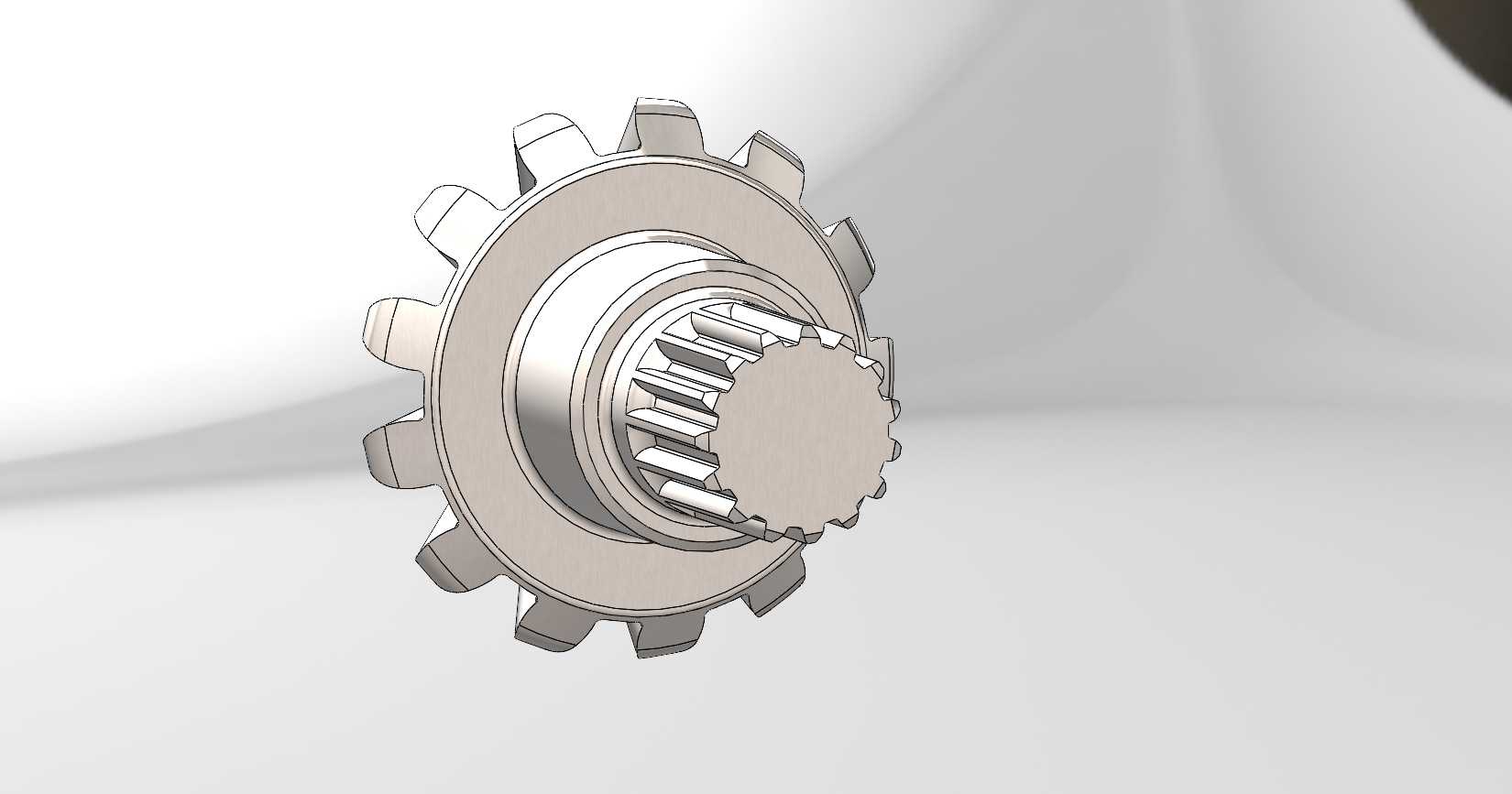

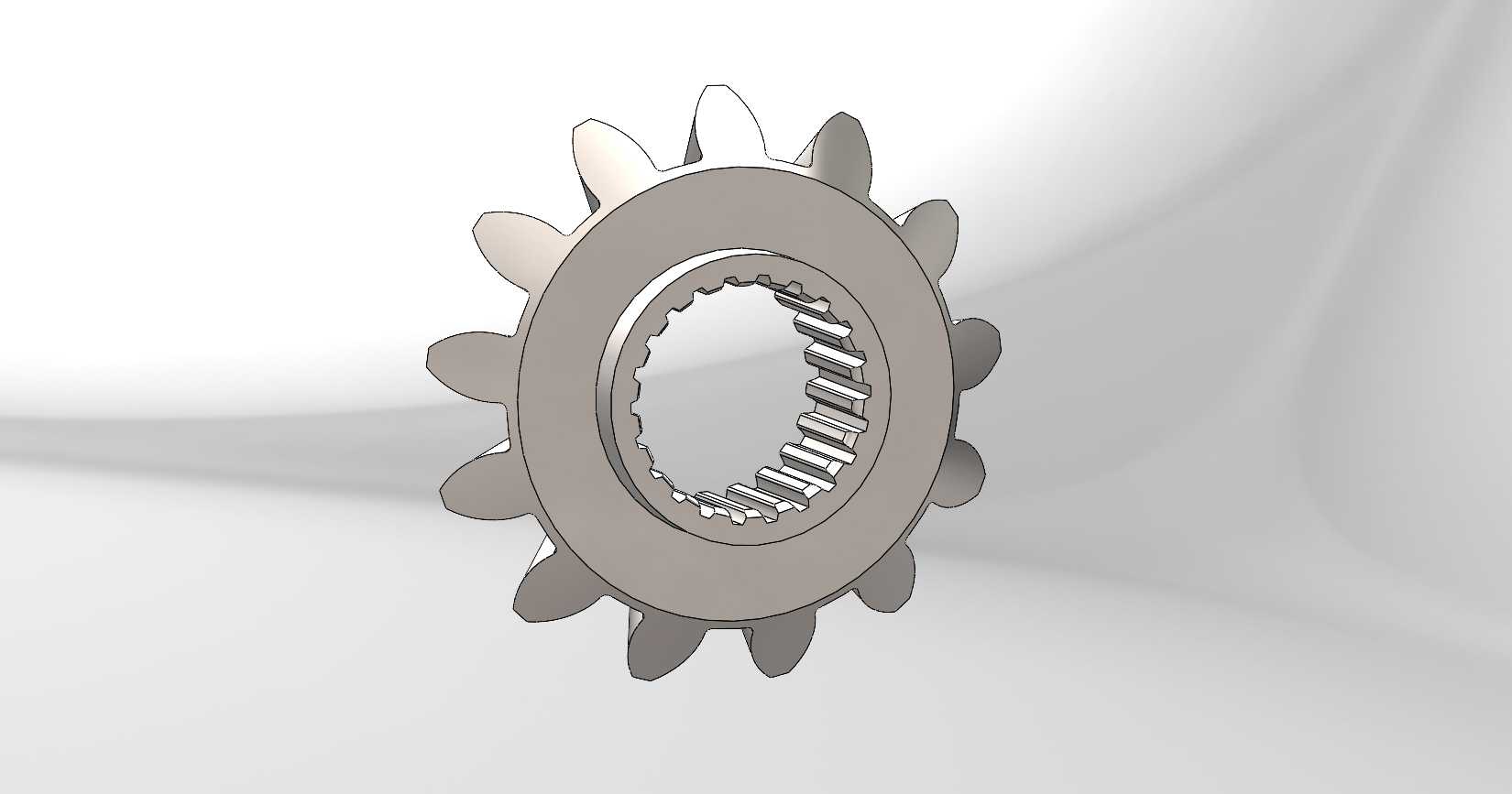

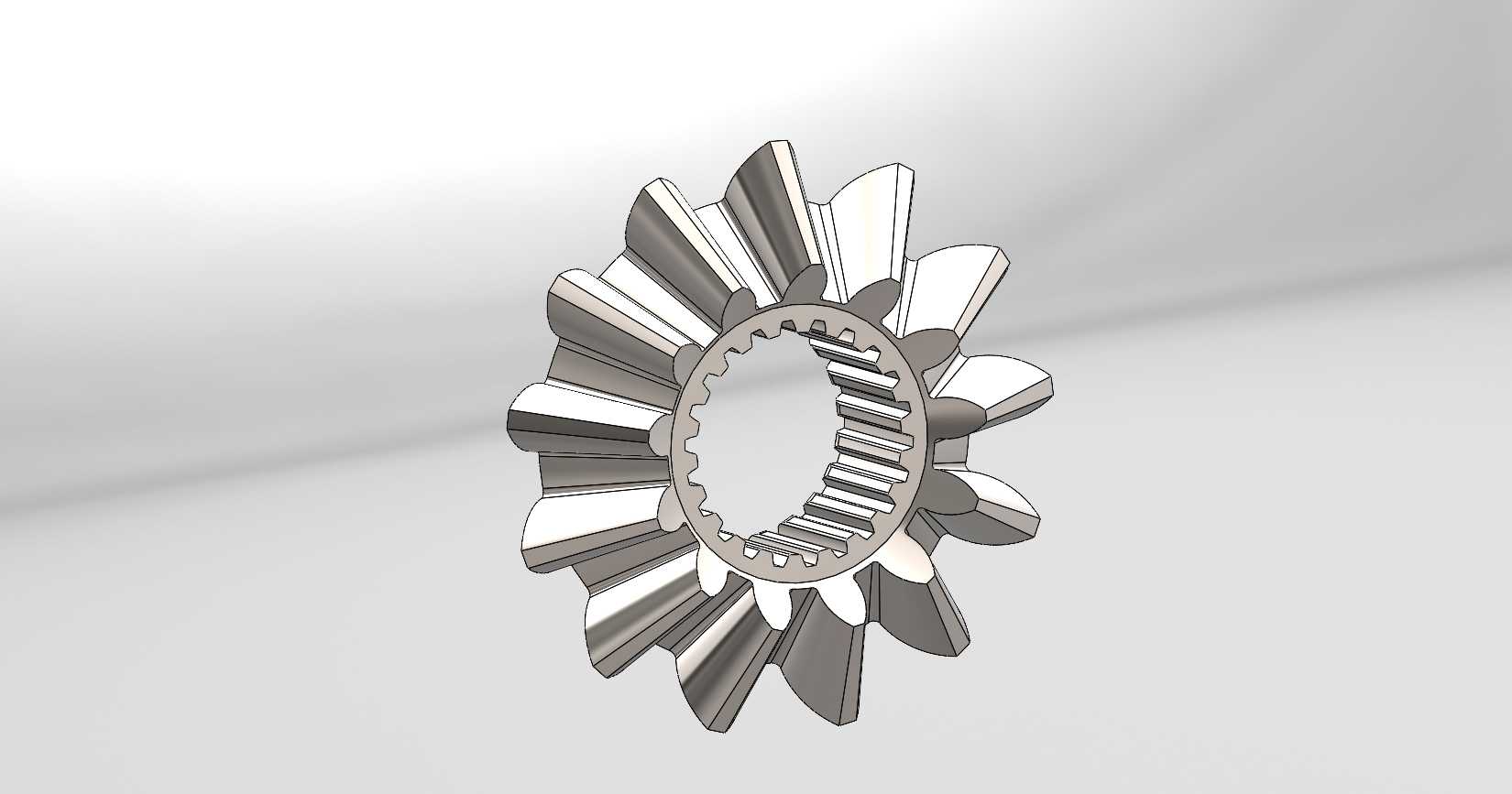

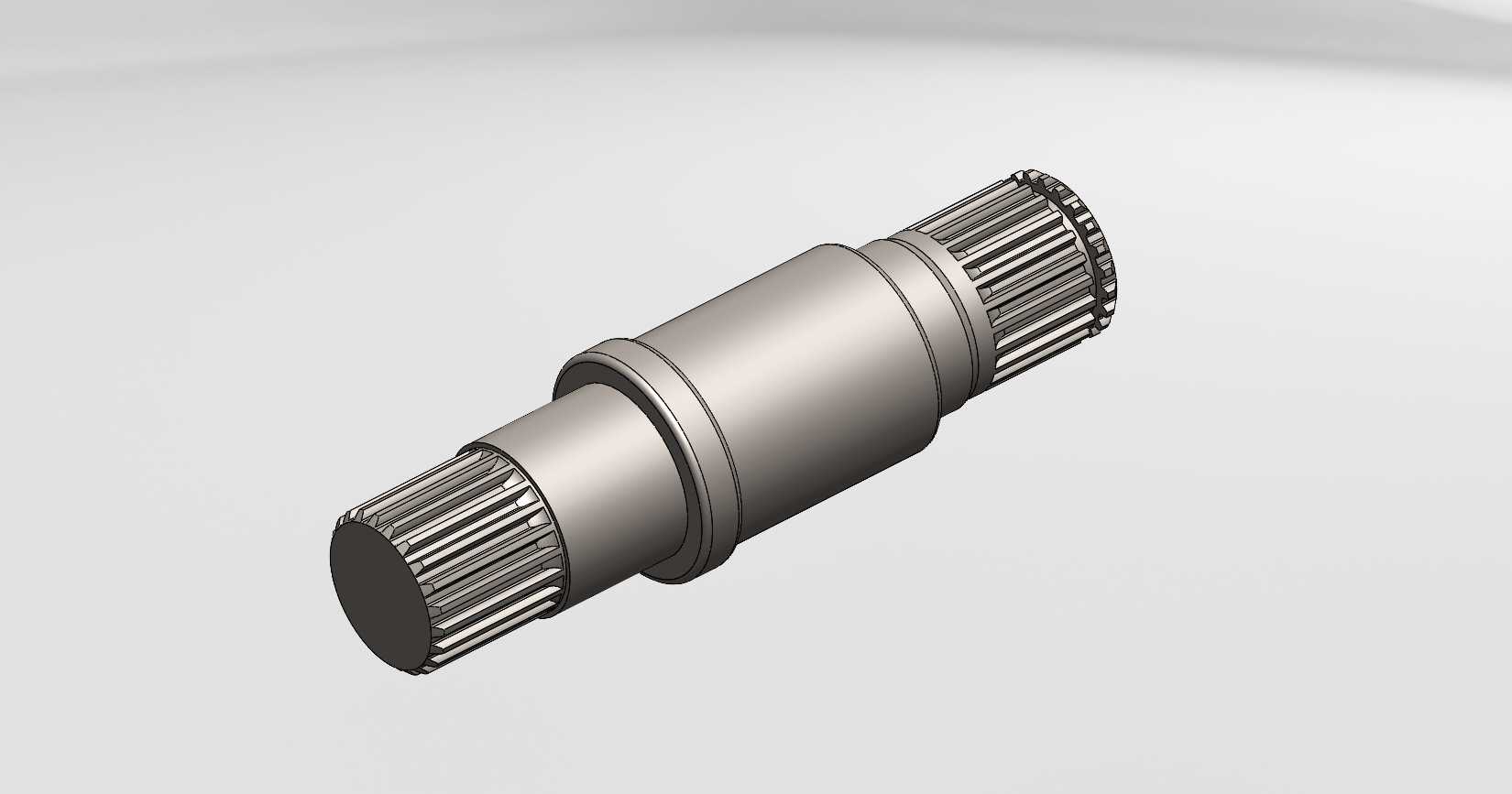

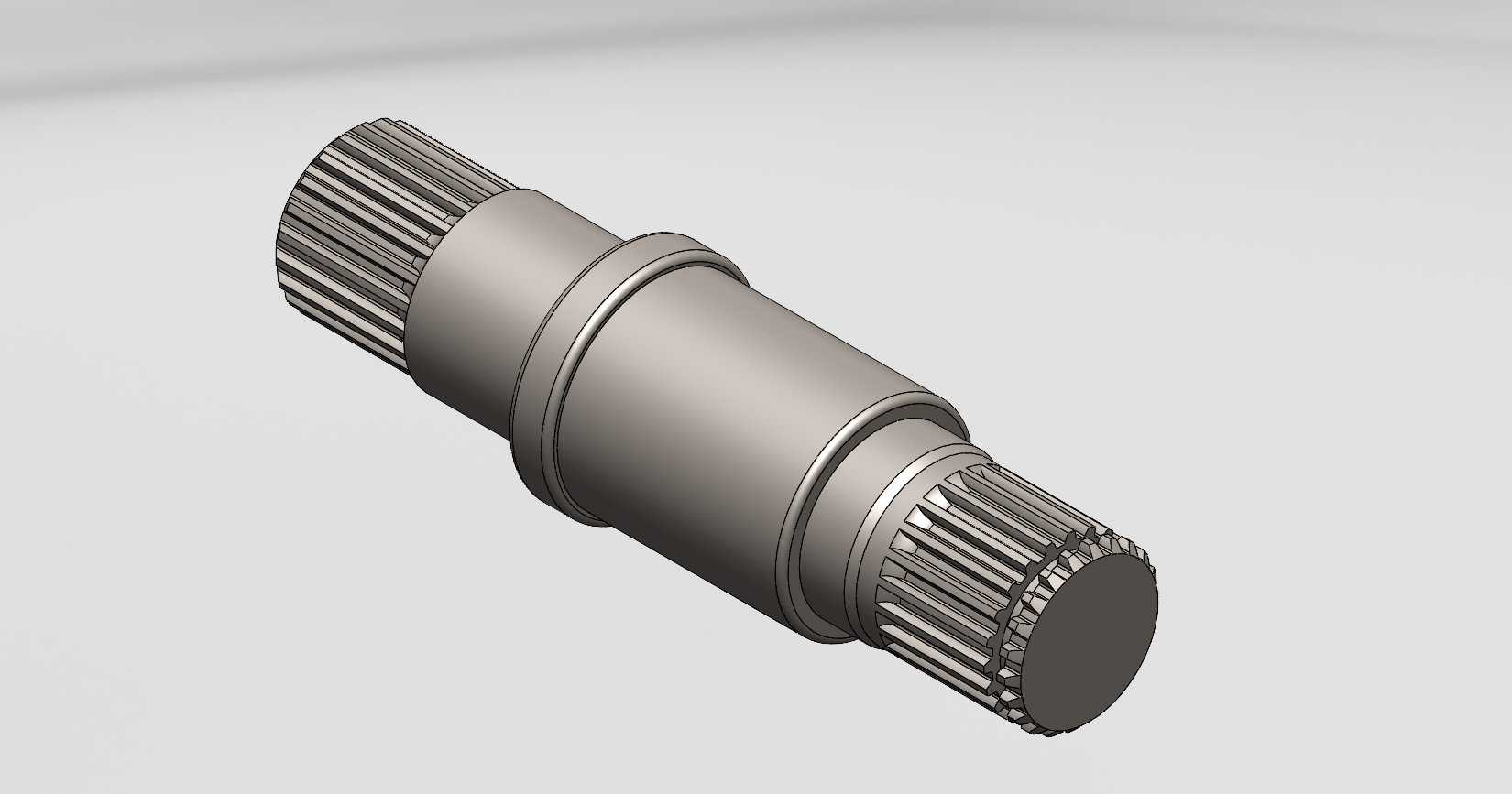

　　行星齿轮分别与两侧的半轴锥齿轮保持常啮合状态，半轴齿轮通过内花键与两侧驱动半轴直接连接，动力传递路径为主减速器从动齿轮带动差速器壳体旋转，壳体带动十字轴同步转动，十字轴驱动行星齿轮公转，当两侧车轮行驶阻力一致时，行星齿轮不自转，带动两侧半轴齿轮以相同转速旋转，将扭矩平均传递给两侧车轮；当车辆转向或单侧车轮遇到低附着路面时，行星齿轮在公转的同时产生自转，允许两侧半轴齿轮形成转速差，既保证车辆顺利转向，又避免轮胎与地面出现硬摩擦。从安装边界来看，差速变速箱整体集成在驱动桥的桥包内部，输入端通过法兰与传动轴万向节连接，输出端两侧的半轴伸出长度匹配对应车型的轮距参数，壳体外部的安装支座与桥壳的定位止口过盈配合，

　　装配时需要保证差速器轴承的预紧度符合设计要求，避免传动过程中出现齿轮啮合间隙过大或过小的问题，齿轮啮合侧隙控制在合理区间，保证传动平稳性同时兼顾齿轮润滑空间。在实际工程应用中，这类差速结构广泛适配于前置后驱、四驱车型的前后驱动桥，针对不同载重等级的车型，差速器齿轮的模数、壳体壁厚会做对应调整，重载车型会在差速器壳体外部增加加强筋结构，提升壳体在大扭矩输出工况下的结构强度，避免壳体出现变形开裂。齿轮加工环节采用渗碳淬火工艺提升齿面硬度，齿面做精磨处理降低传动过程中的啮合噪音，十字轴与行星齿轮的配合面加工有润滑油道，齿轮运转过程中桥壳内的齿轮油可以通过油道进入配合面，形成有效润滑，降低部件磨损速率。

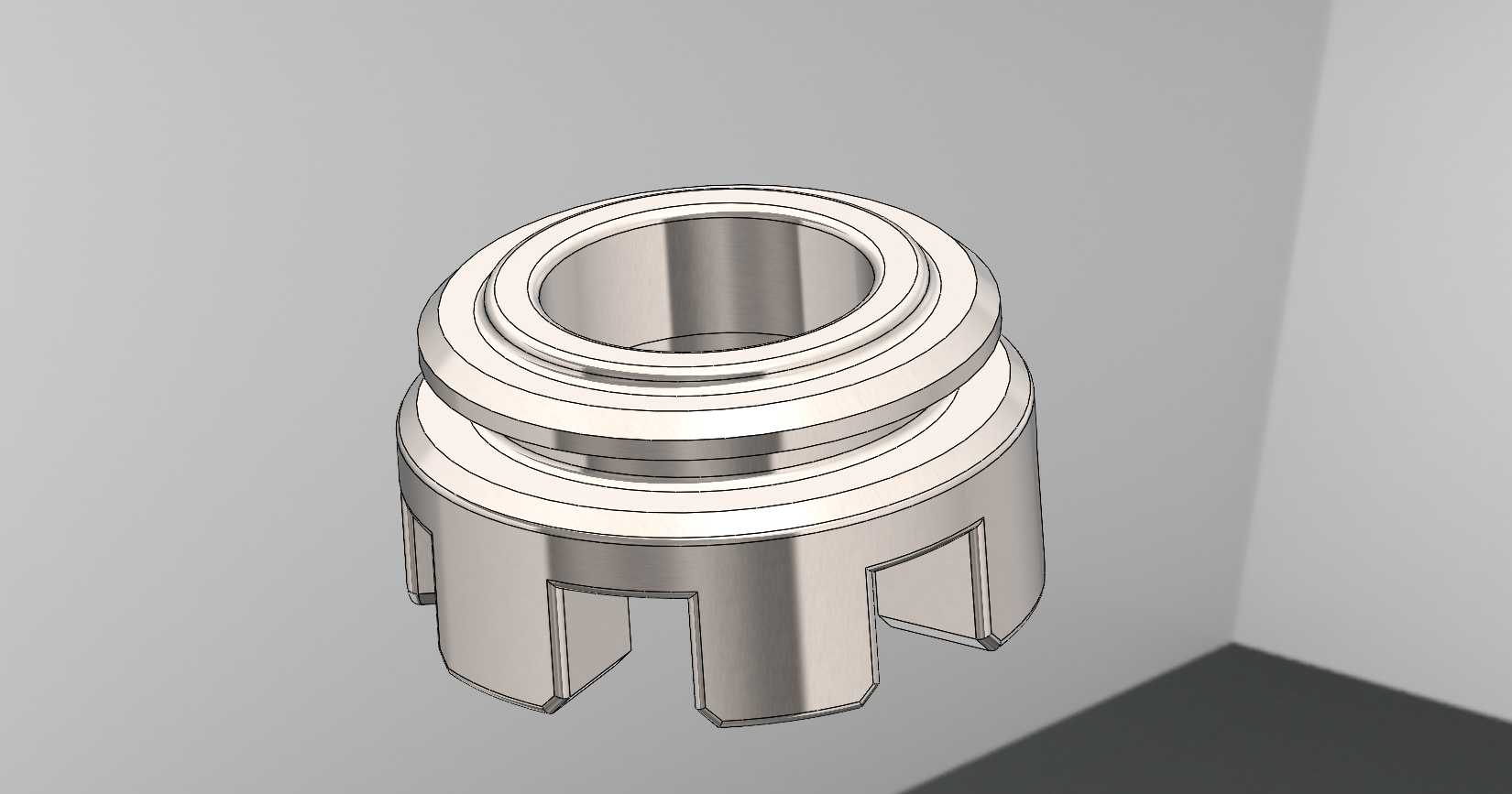

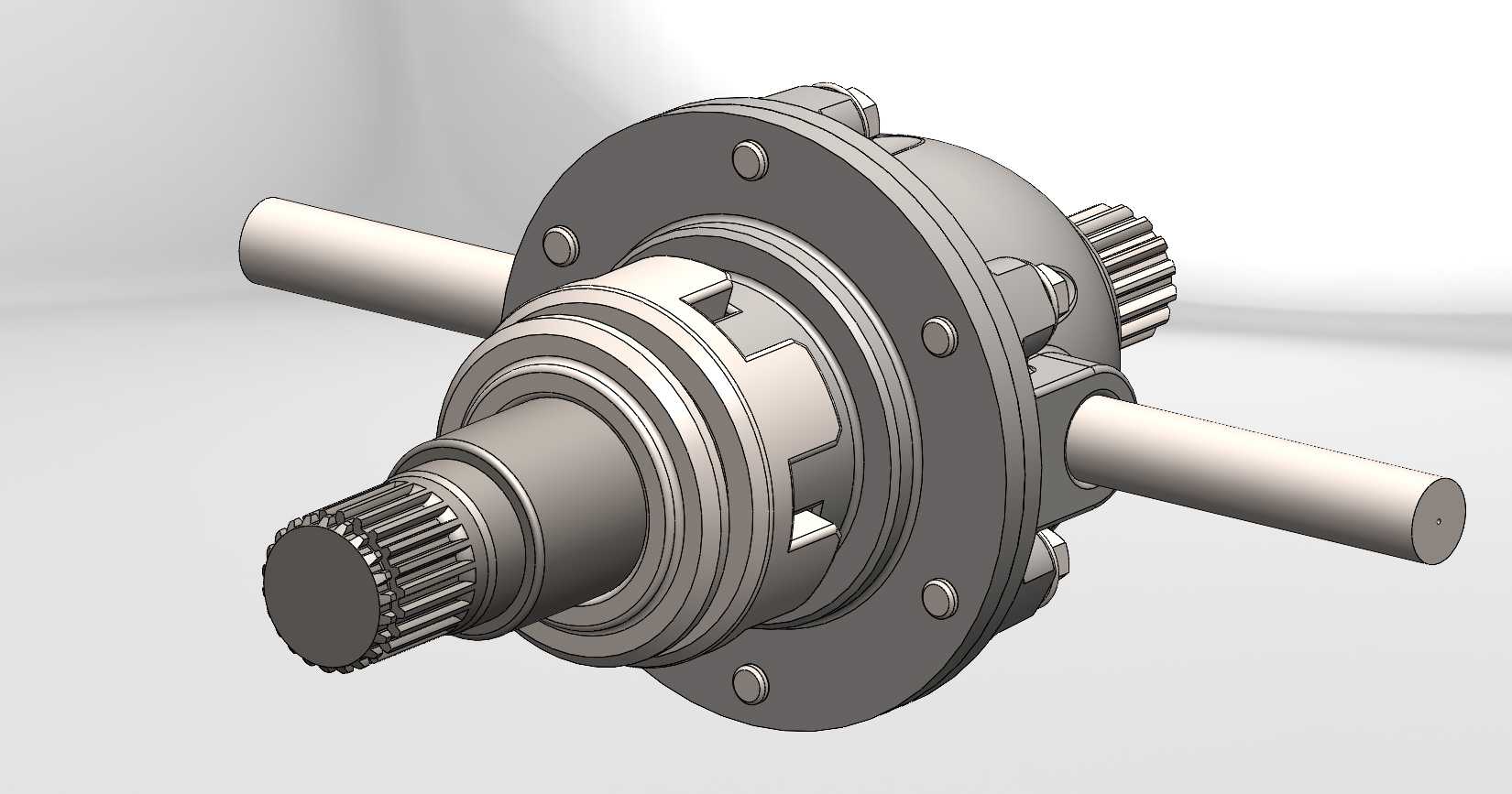

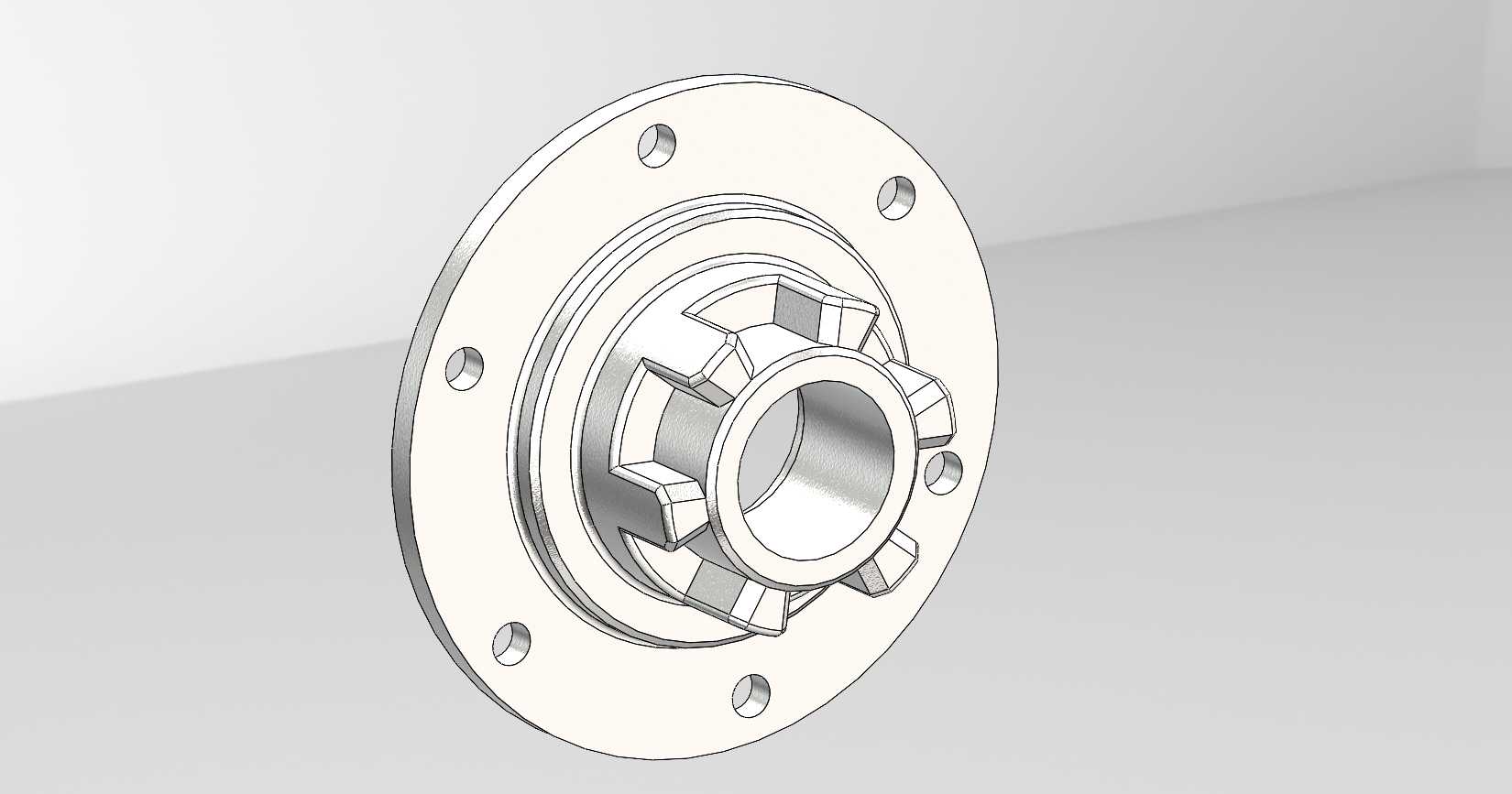

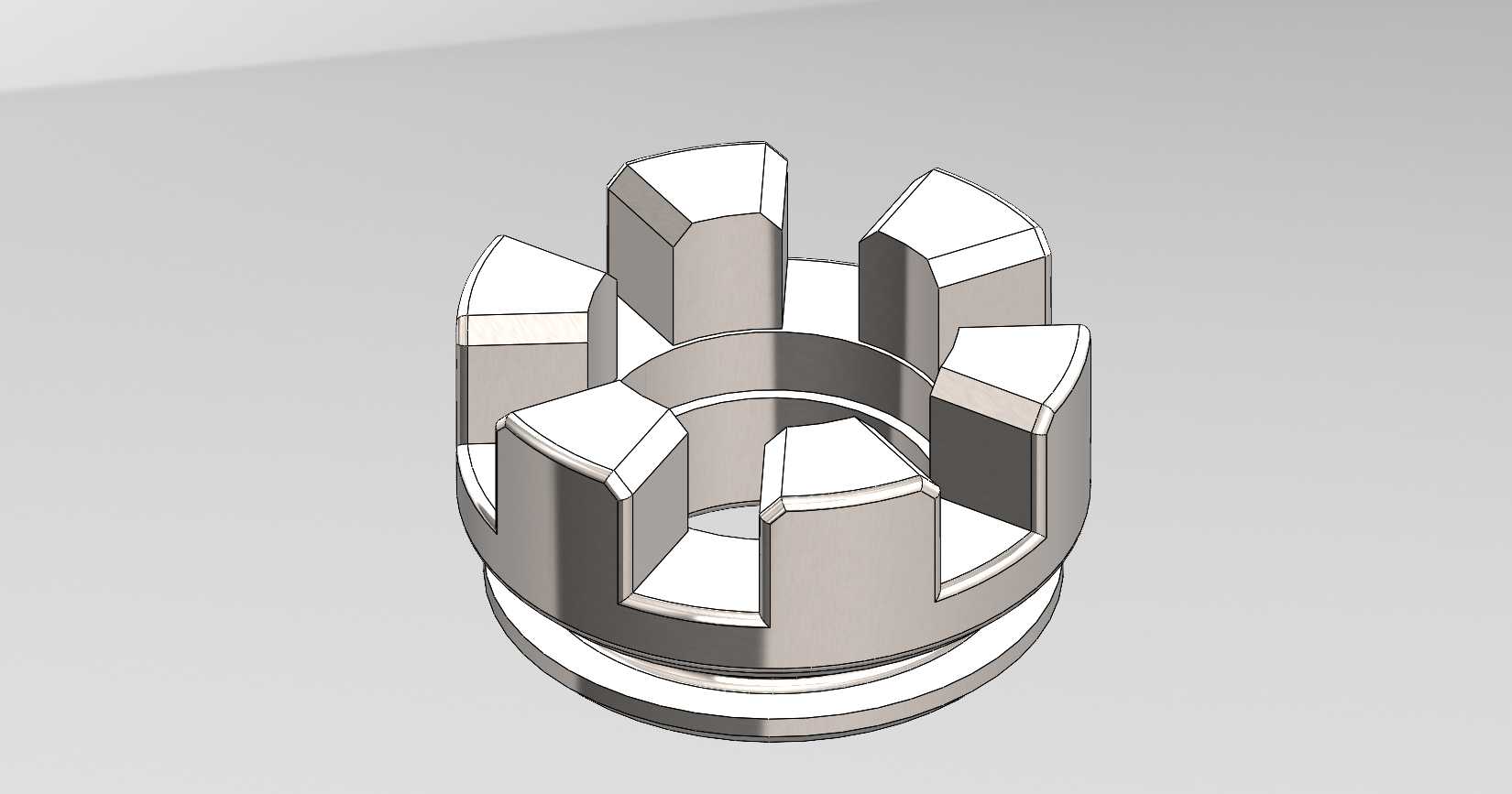

　　设计过程中需要重点校核差速器的扭矩分配特性，普通对称式锥齿轮差速器的内摩擦扭矩较小，两侧车轮的扭矩分配基本相等，当单侧车轮处于低附着路面时，会出现单侧车轮打滑、另一侧车轮无法获得足够扭矩的问题，针对越野车型、重载工程车辆的使用需求，可以在这套基础差速结构上增加差速锁机构，当检测到车轮打滑时，通过机械结构将差速器壳体与半轴锁止为整体，强制两侧车轮以相同转速旋转，将扭矩传递给有附着力的车轮，提升车辆在复杂路况下的通过能力。从外形尺寸来看，这套差速变速箱的整体径向尺寸匹配驱动桥桥包的内部空间，轴向尺寸不会超出桥壳的安装边界，外部的主减速器从动齿轮连接法兰的螺栓孔位采用圆周均布设计，保证与主减齿轮连接的同轴度，避免传动过程中出现动平衡超差引发的整车振动问题。在三维建模过程中，需要重点还原齿轮的渐开线齿形参数、各配合面的公差带、安装定位的基准特征，保证模型可以直接用于后续的装配干涉检查、运动仿真分析，模拟不同工况下的齿轮啮合状态、部件运动轨迹，验证结构设计的合理性，提前发现装配干涉、运动卡滞等潜在设计问题，减少后续物理样机的试制修改成本。
