车床切削加工用快换式刀架结构

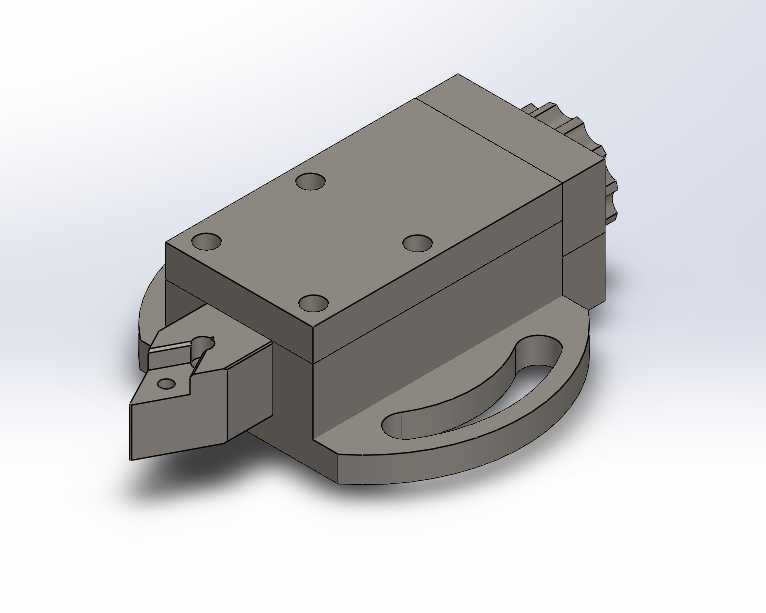

　　在普通车床及小型车削设备的日常加工场景中，刀架作为直接承载切削刀具、决定加工走刀精度的核心功能部件，其结构合理性直接影响工件加工的形位公差与换刀作业效率。这款刀架结构采用分体式模块化设计思路，主体安装基座设置有带圆弧导向的腰型安装槽，可适配不同中心高的车床中拖板安装孔位，安装时无需额外扩孔或改制拖板原有安装面，仅需通过压紧螺栓穿过腰型槽即可完成基座的快速定位锁紧，安装边界可覆盖常规小型仪表车床到CA6140这类普通卧式车床的中拖板安装尺寸范围，基座底面采用精磨平面设计，与拖板安装面的接触贴合率可达85%以上，有效避免切削受力时的基座微动位移。刀架的刀具装夹端采用楔块压紧结构，区别于传统四工位刀架的螺栓顶紧方式，

　　该结构通过侧部的调节旋钮带动内部楔块进给，可实现车刀的快速装夹与拆卸，单次换刀的装夹锁紧时间可控制在10秒以内，装夹时可适配截面尺寸为16mm×16mm到20mm×20mm的标准焊接车刀与机夹车刀，刀具伸出长度可根据加工需求在0到35mm范围内灵活调整，装夹后刀具的刀尖高度偏差可控制在0.02mm以内，无需额外加装垫片调整刀尖中心高。从结构受力角度设计时，这款刀架的主体承载部分采用加厚的矩形截面结构，在主切削力作用方向上设置有加强筋过渡，可承受最大1500N的主切削力载荷，在进行端面车削、外圆粗车、切槽等重载切削工况下，刀架主体的形变量可控制在0.01mm以内，避免因结构刚性不足导致的让刀、振纹等加工缺陷。

　　刀架侧部的圆弧导向槽除了安装定位功能外，还可实现刀架整体沿圆弧方向的±15°角度偏转，偏转后可直接用于锥面、小角度倒角的车削加工，无需重新调整车床小拖板角度，大幅缩短锥面加工的准备时间。在日常设备维护层面，这款刀架的所有活动配合面均设计有防尘密封结构，可阻挡车削过程中产生的铁屑、切削液进入内部楔块配合面，避免出现卡滞、锁紧失效等问题，日常维护仅需定期在注油孔加注少量润滑脂即可保证动作顺畅，无需频繁拆解清理。针对小型加工门店的多品种小批量加工场景，这款刀架可替代传统的多工位电动刀架完成简单工序的快速换刀作业，无需布设电路与控制系统，安装调试门槛更低，同时也可作为便携式饰面加工设备的专用刀架附件使用，适配小型专用车削设备的紧凑安装空间，

　　在保证装夹刚性的前提下尽可能压缩了刀架的整体外形尺寸，其总长度控制在140mm以内，总宽度控制在80mm以内，安装后不会超出中拖板的边缘边界，不会影响车床原有的行程范围。刀架的刀具定位面设置有V型定位槽，可保证车刀安装后与车床主轴轴线的平行度偏差在0.01mm/100mm以内，加工长轴类零件时可有效避免出现锥度误差，装夹切槽刀时也可保证切槽刀刃与工件轴线的垂直度，避免出现槽侧倾斜、槽宽尺寸超差等问题。
