FPV穿越机挂载式全景运动相机结构

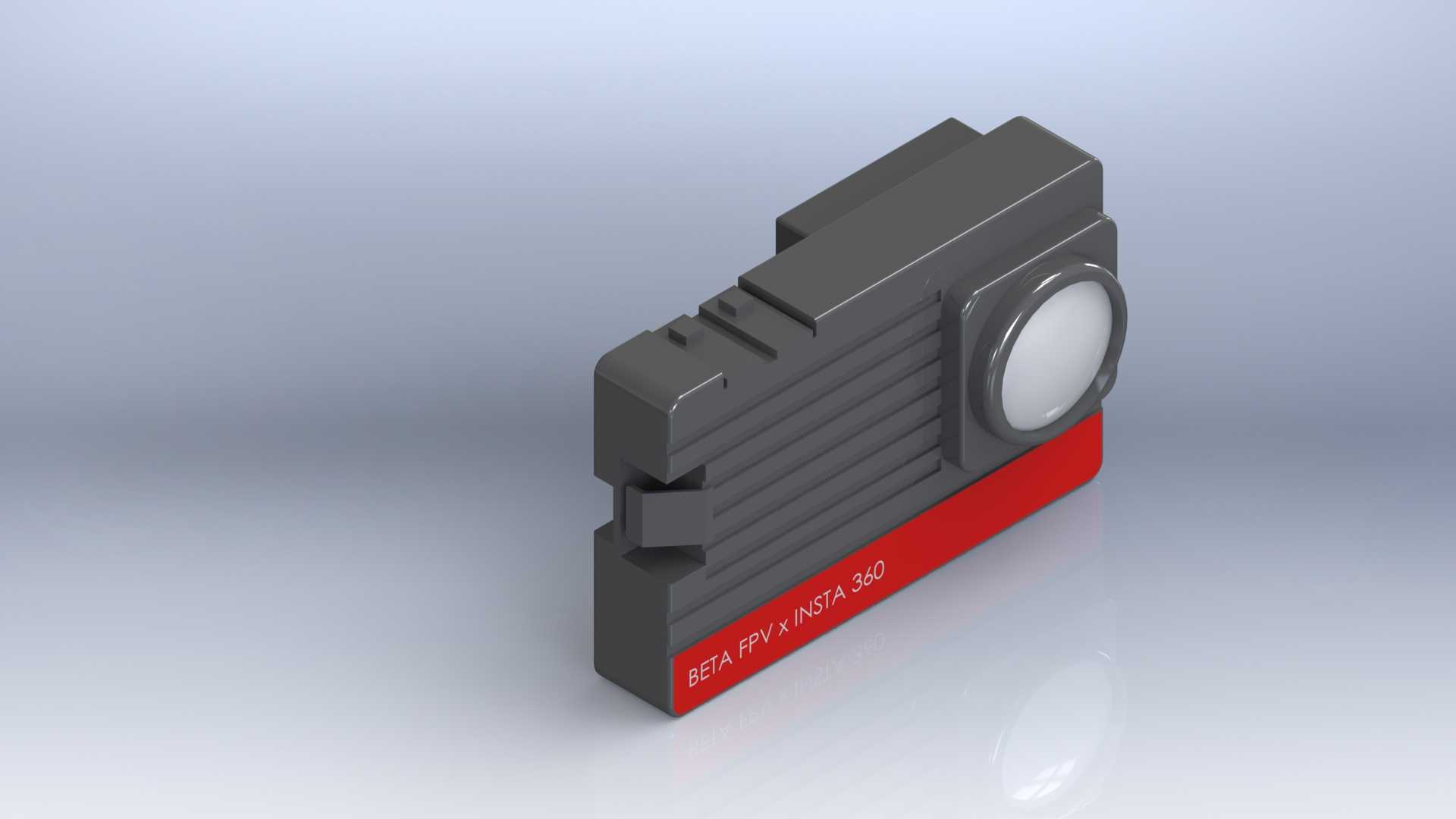

　　这款挂载式全景影像采集终端的结构开发，核心出发点是适配小型穿越机的机载载荷约束，整套壳体采用一体化硬质塑型思路，主体轮廓做了阶梯式堆叠布局，镜头端预留圆形光学视窗边界，侧边排布平行散热筋条，底部设置醒目的红色标识衬边，既区分功能分区，也能在高速飞行过程中快速辨识设备朝向。

　　从实际装机场景来看，这类设备主要搭载于竞速类、航拍类穿越机的机头挂载位，替代传统单视角运动相机，实现飞行全程360度全景画面采集，后期可通过素材重构任意视角的飞行画面，无需在飞行前反复调整相机拍摄角度，尤其适合复杂林地、楼宇穿梭场景的航拍作业，不会因为镜头视角偏差错过关键画面。结构设计阶段首先要控制整机重量，壳体壁厚均匀控制在1.2至1.8毫米区间，既保证炸机撞击时的结构抗冲击性，也不会额外增加飞行动力负载，整机外轮廓长宽高控制在70毫米、45毫米、25毫米的边界范围内，不会超出穿越机机头的安装投影面，飞行过程中不会额外引入过大风阻。

　　镜头视窗区域做了凸起的环形防护边，凸起高度比光学镜片表面高出2毫米，当设备正面发生擦碰时，冲击力会先作用在防护凸缘上，避免镜片直接接触障碍物产生刮痕或者碎裂。壳体侧面的多道平行散热筋并非装饰结构，机载影像设备在4K高码率录制时，主控芯片与存储模块的持续功耗会带来明显温升，筋条既可以增大壳体与高速气流的接触面积，利用飞行时的迎面气流完成被动散热，也能作为壳体的加强筋，提升薄壳结构的整体刚性，避免飞行过程中高频振动导致壳体共振，影响录制画面的果冻效应控制。

　　底部的红色衬边区域预留了挂载粘接与卡扣安装的配合面，既可以使用高强度泡棉双面胶直接粘接在穿越机机头的平整碳板表面，也可以适配通用的相机挂载卡扣，安装孔位的间距兼容主流三寸、五寸穿越机的机头安装孔距，不需要额外定制转接支架。壳体顶部的阶梯槽结构是为内置存储模块、接口盖板预留的装配空间，TF卡插槽与Type-C接口都隐藏在可拆卸的端盖下方，飞行时端盖扣合后可以阻挡雨水、沙尘进入接口内部，满足户外复杂气象条件下的使用需求。

　　结构建模过程中，所有棱边都做了R0.5至R2毫米的圆角过渡，没有尖锐直角，一方面是注塑生产时可以避免应力集中，减少壳体注塑变形、开裂的概率，另一方面在炸机碰撞时，圆角结构可以分散冲击力，避免直角位置出现应力断裂。镜头安装位的同轴度公差控制在0.1毫米以内，保证内置全景镜头的光轴与壳体基准面平行，不会因为装配偏差导致画面出现倾斜、视场被壳体边缘遮挡的问题。壳体内部还预留了多个定位柱与螺丝孔位，用于固定内部的电路板、电池仓，电芯容纳区域的四周设置了缓冲挡边，在剧烈撞击时可以限制电池移位，避免电芯被周边锐边挤压。

　　针对FPV飞行的高振动工况，壳体与机架的安装接触面预留了减震泡棉的铺设空间，安装时可以在接触面垫入1毫米厚的阻尼泡棉，过滤电机传递的高频振动，进一步提升录制画面的稳定性。整机结构没有多余的突出部件，所有外接边角都做了钝化处理，在穿越机穿障过程中，即使剐蹭到树枝、管线，也不会轻易勾挂障碍物导致飞行失控。红色底边的标识区域同时做了防滑纹理处理，徒手拆装设备时可以提供足够的摩擦力，即使戴着手套也能顺利调整设备的安装角度。
