四柱弹簧式悬架减振支撑总成结构

　　这套四柱弹簧式悬架减振支撑结构，主要面向需要隔离振动、限制冲击位移并保持上下安装面平行度的设备配套场景。在实际产线或车载、机载辅助平台中，动力单元、小型精密工作头、振动给料模块以及受空间约束的弹性承载平台，往往不能直接刚性固定在机架上：刚性连接会把电机启停、往复机构换向、路面颠簸或外部碰撞产生的冲击直接传递到主体结构，长期运行后容易出现紧固件松动、焊缝疲劳、定位基准偏移等问题。该结构通过底板、顶板、板引脚和四组减振器的组合，把承载连接与弹性缓冲整合在一个相对封闭的框架内，既保留了安装界面的明确性，也让竖向振动能够沿弹簧路径被吸收。

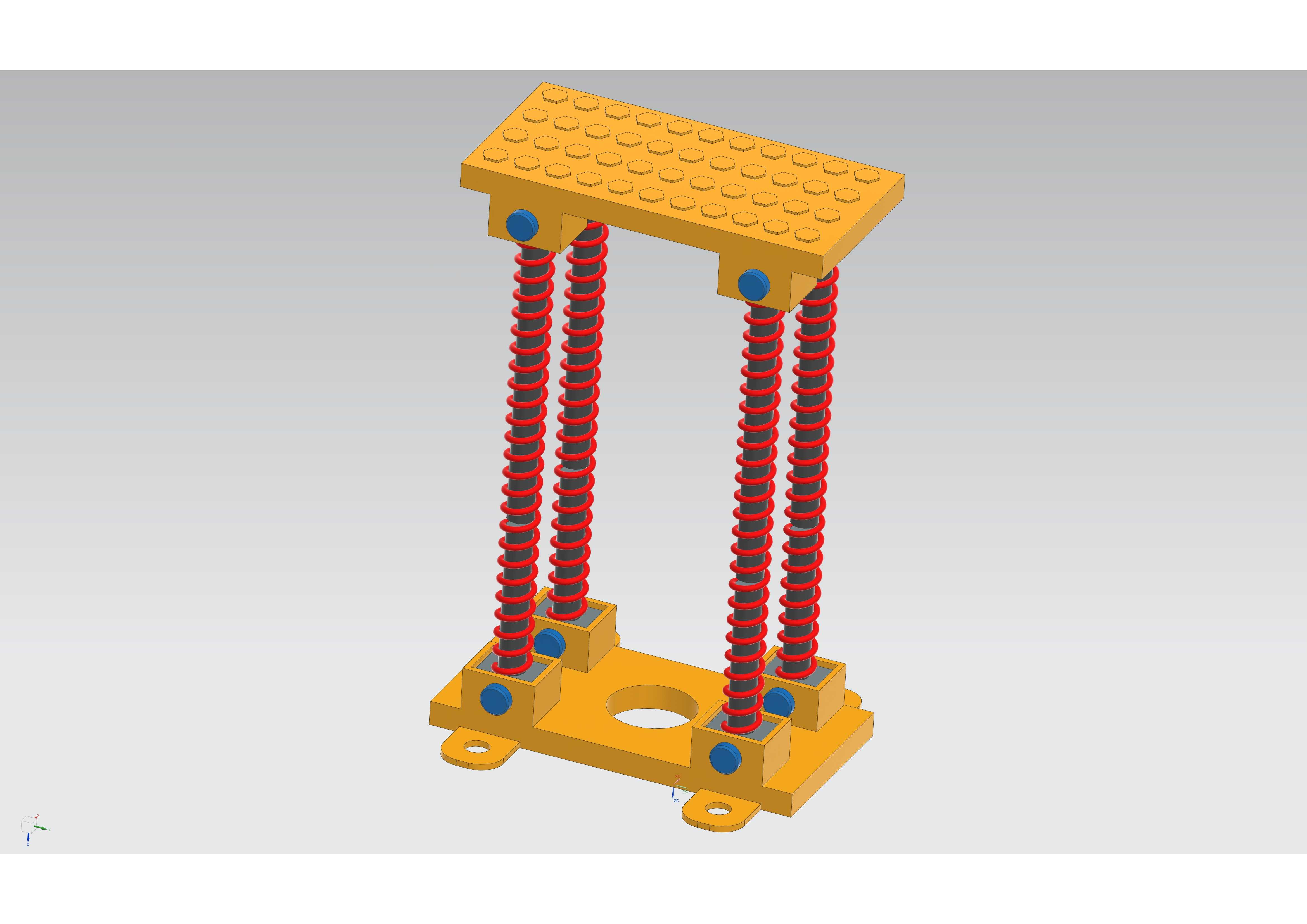

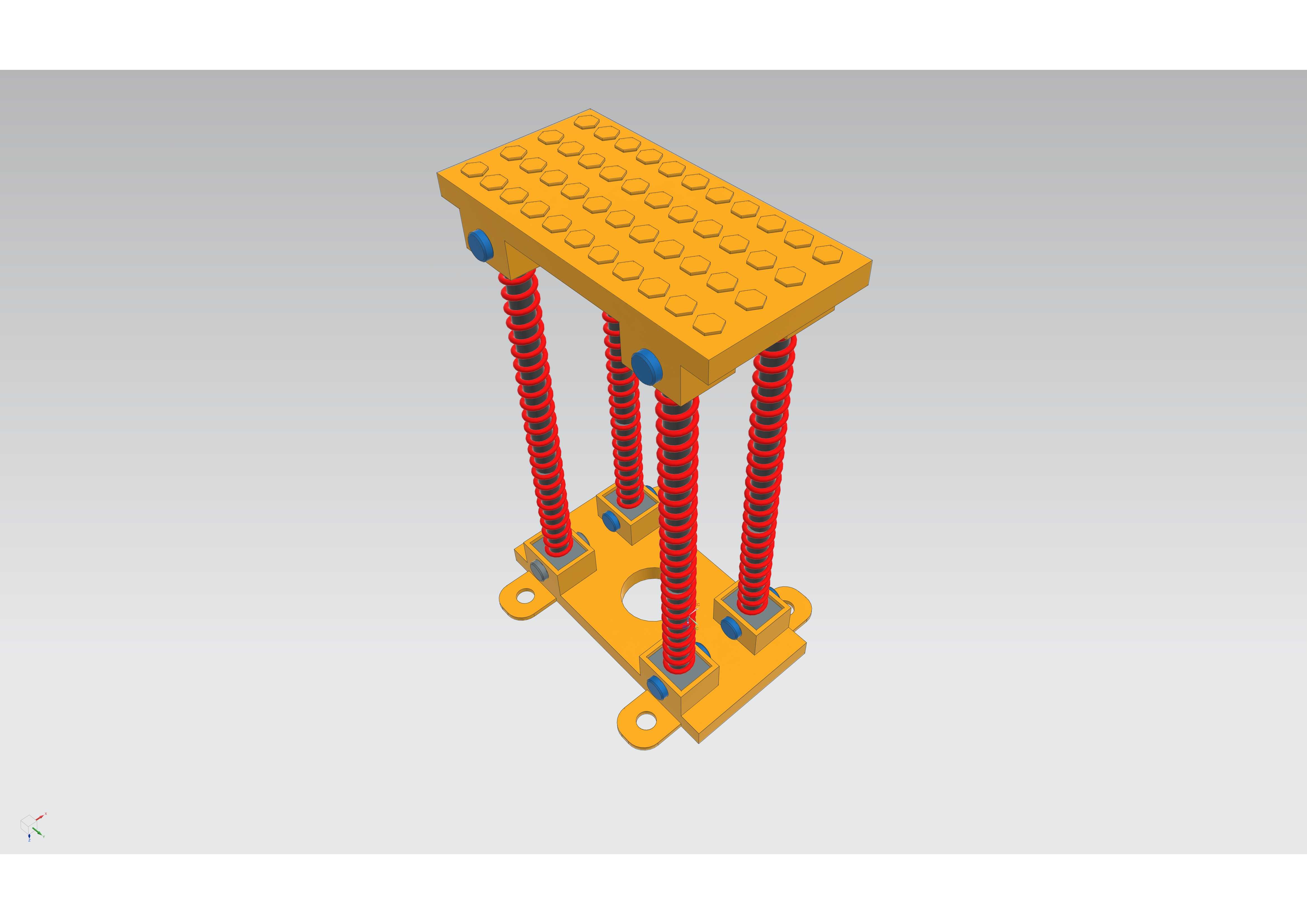

　　从布置方式看，下部底板承担基础固定功能，板面上预留有安装孔位和中部避让区域，孔位可用于与机架、车体或设备底座进行螺栓连接；中部开孔则为管线穿过、下方部件避让或检修操作留出边界。上部顶板采用较宽的平板形式，表面规则分布连接点位，适合承载上方模块，也便于在不同方案中更换被支撑件。四根板引脚分布在四角附近，形成近似矩形的支撑跨度，使顶板在受偏载时不容易产生明显扭转。减振器沿导柱方向套装布置，弹簧外露并保持连续螺旋形态，上下端通过座体和铰接点位与底板、顶板连接，受力路径清晰。

　　设计上没有采用单根中央减振柱，而是选择四点支撑，这与工程现场的稳定性要求直接相关。四柱布置能够提高抗倾覆能力，当上方设备重心不在几何中心时，各个角点的弹簧可以分别承担不同压缩量，顶板仍能维持较平稳的姿态。导柱在弹簧内部或邻近位置提供方向约束，使弹性变形主要集中在竖向，减少横向摆动造成的摩擦和卡滞。弹簧的圈数、线径和中径决定了整体刚度，建模时需要把自由高度、预压状态和极限压缩位置区分开：装配状态下弹簧并非完全松弛，而是通过上下座之间的安装距离形成一定预紧力，这样在受拉拔或瞬时回弹时，组件不易出现松脱和异响。

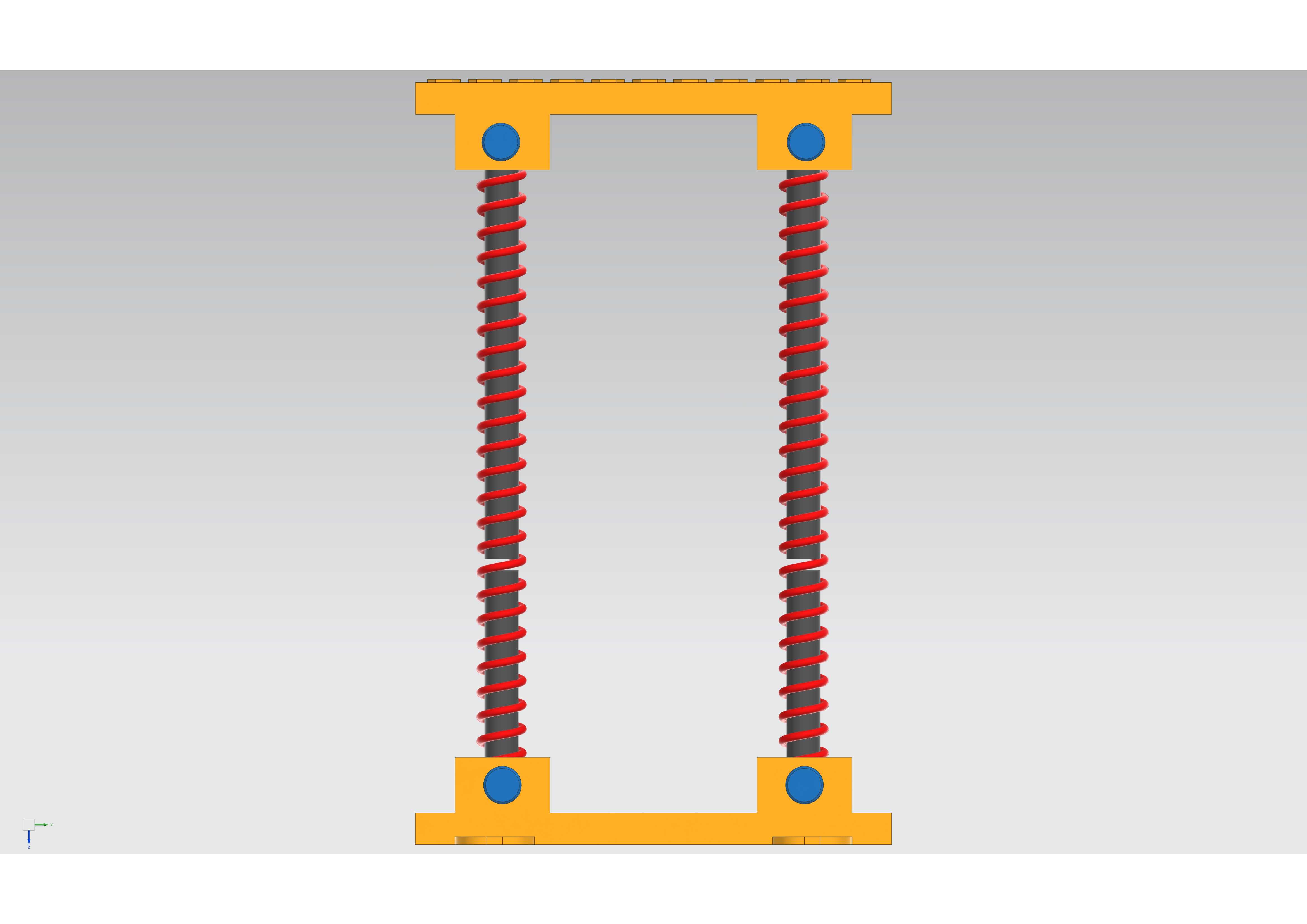

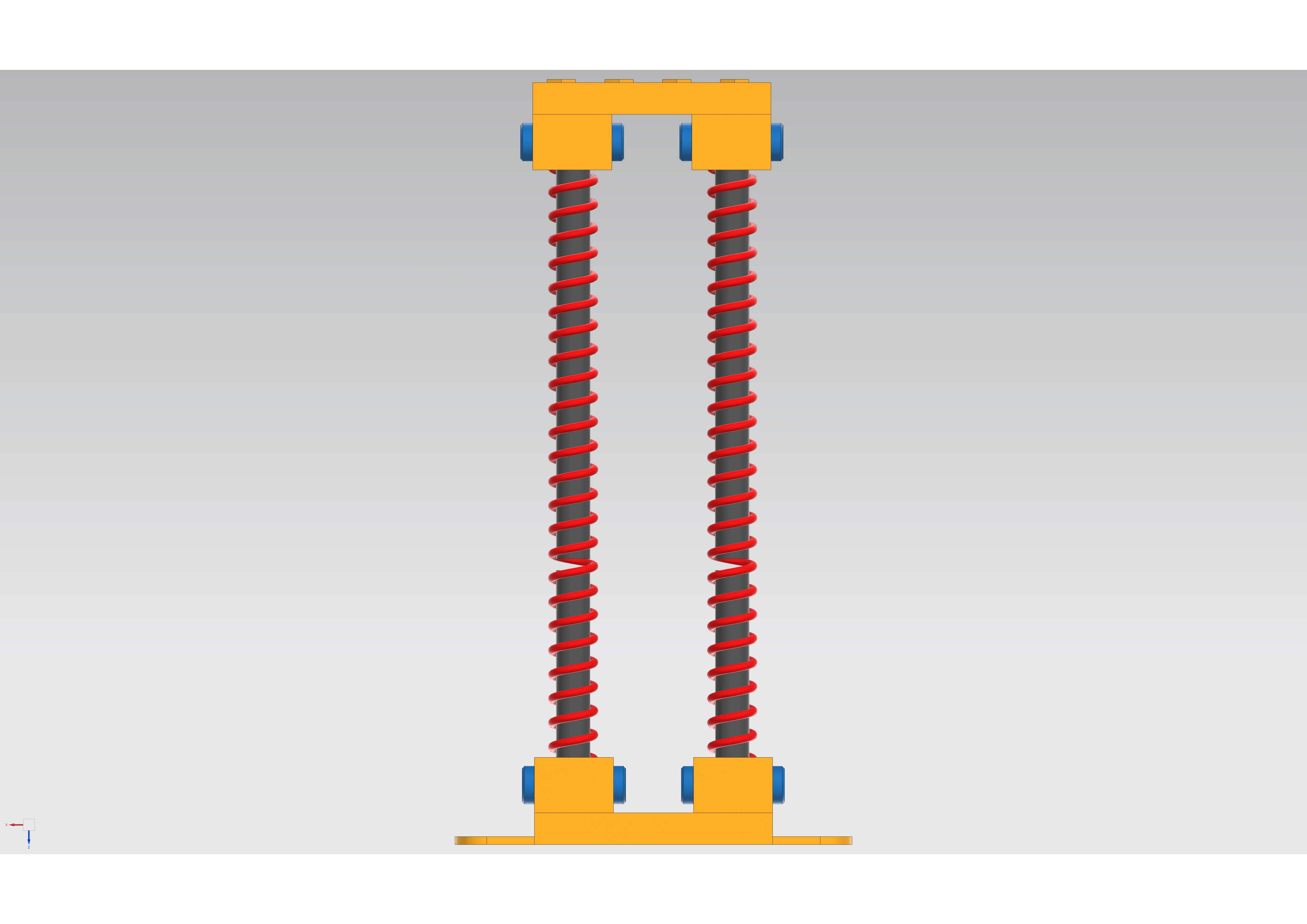

　　外形尺寸方面，该总成的边界由底板长宽、顶板长宽以及四柱中心距共同决定。底板下方的支耳向外伸出，安装孔中心应落在设备框架可支撑区域内，避免螺栓靠近板边导致局部压溃。顶板宽度大于弹簧分布宽度，上方连接件可布置在弹簧轴线外侧，也可落在板面中部，但需要校核偏心载荷下各弹簧压缩差。高度方向由弹簧自由长度、上下座厚度和顶板厚度叠加形成，在设备布局时应同时考虑静载压缩量和动载最大行程，尤其要预留顶板向下运动时与底板、周边管线之间的安全间隙。若安装在移动设备上，还需确认侧向加速度下弹簧不会与导柱、座孔发生持续碰磨。

　　结构细节上，上下弹簧座采用带孔耳板和凸台定位的形式，蓝色铰接点表达了销轴或衬套连接关系。这类连接允许少量角度补偿，当顶板受载后出现微小倾斜时，弹簧端部不会被强制弯折，有利于降低端部应力集中。底板四角的固定耳采用圆弧过渡，减少开孔处的应力集中；顶板表面密集的连接点位则提高了通用化程度，可适配不同螺距或不同外形的上部模块。板引脚在总成中起到维持相对位置的作用，它与减振弹簧并行布置，使组件在搬运、预装和检修时保持整体形态，不会因为弹簧自由伸展而散件。

　　在选型和建模校核中，应先明确被支撑设备的质量、重心位置、激振频率和允许振幅，再反推单组弹簧刚度。若刚度偏高，振动隔离效果会减弱；刚度过低，则静载压缩过大，顶板容易接近行程下限。四柱弹簧还需考虑一致性问题，相邻弹簧的刚度偏差会导致顶板倾斜，因此在详细设计中可通过选配弹簧、增加调整垫片或限定座体高度来控制水平度。对于冲击较大的工况，可在弹簧内部增加阻尼筒或在上下限位面设置缓冲垫；对于洁净或防护要求较高的场景，则可在弹簧外侧增加伸缩护套，避免粉尘进入导柱配合面。

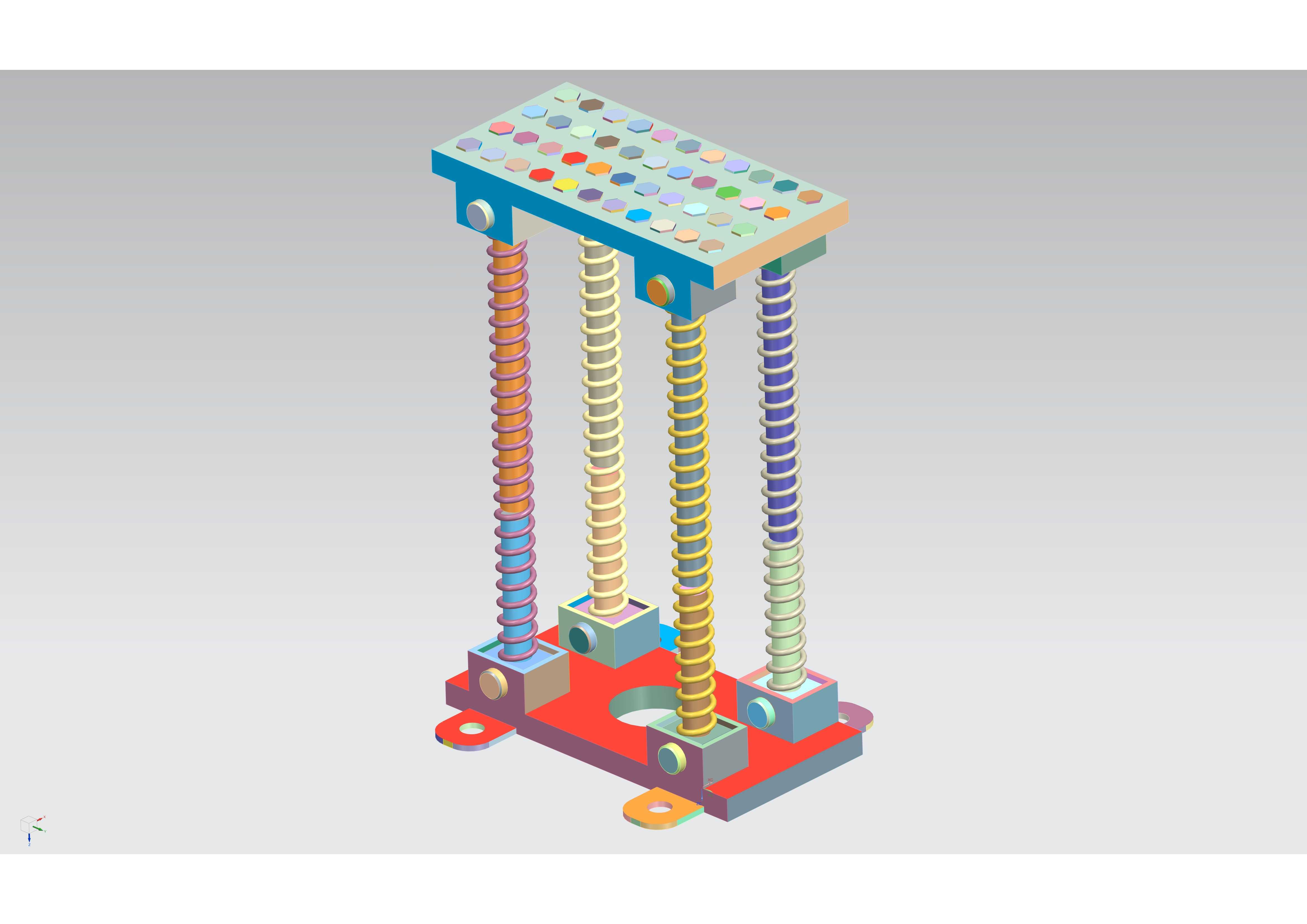

　　三维结构表达时，底板、顶板、板引脚和减振器分别建立独立零件，再按四角阵列和上下装配关系完成组件，能够直观检查弹簧压缩方向、销轴同轴度、安装孔可达性以及顶板与底板之间的干涉边界。整体模型适合用于弹性支撑平台的方案演示、设备隔振布局校核、钣金安装板设计参考以及悬架缓冲机构的教学分析，尤其适合需要在有限高度内同时实现承载、导向和减振功能的机械结构开发。
