太阳能自主巡检垃圾捡拾漫游小车

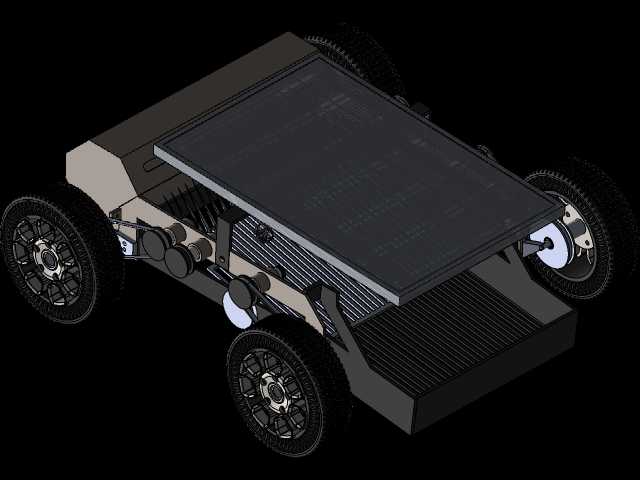

　　这套结构围绕户外零散垃圾自动收集展开，整车采用四轮独立承载的移动底盘形式，上层布置大面积太阳能电池板，中后部设置开放式垃圾储料仓，前部与侧部布置拾取执行组件，整体定位为低速、长续航、可在铺装路面或硬质场地持续巡游的小型环卫作业平台。与固定式清扫设备不同，该方案不依赖大型滚刷和吸风系统，而是以漫游巡查、发现目标、靠近拾取、集中存放为核心动作，适合园区步道、广场边缘、厂区道路、校园通道等垃圾分布零散、人工巡检频次较高的场景。

　　底盘布局是建模时需要重点控制的部分。四个车轮分布在车体四角，轮距与轴距均按紧凑通过性设计，车轮外侧接近车体边界，可减小转向时的尾部扫掠范围；轮胎采用带花纹的橡胶轮形态，轮毂、轮辐和制动盘区域均有独立结构表达，便于后续校核轮包空间、悬架跳动和紧固件位置。车体下部保留离地间隙，前侧拾取机构向下延伸至接近地面，后侧储料仓底部与底盘框架连接，中间区域布置传动、动力和控制元件。实际装配时，电池、驱动电机、控制板和线束不应侵入轮组运动包络，也不能与太阳能板支撑结构发生干涉。

　　太阳能电池板以近似平板形式覆盖车体上部，面积占据顶层主要空间，板体通过边框和支撑件与底盘框架相连。该布置有两个工程目的：一是在停车或低速巡游过程中补充电能，降低电池频繁更换压力；二是顶板可对下部机构形成一定遮挡，减少落叶、灰尘和短时降水直接进入传动区域。建模时需要注意板体并非完全水平固定，可根据受光角度预留微小倾角，同时在板下留出控制模块、接线端子和维护空间。顶板边缘与车轮、侧护板之间应保留安全距离，避免车辆经过坡道或颠簸路面时，板体支撑件因车架变形而产生应力集中。

　　垃圾收集功能由前侧拾取机构和后侧储料仓共同完成。前部可见多组圆形执行元件与摆臂结构，配合侧向轮系和导向件，将地面小型废弃物拨入、夹取或引导至车体内部。储料仓采用倾斜底板和格栅式承载面，垃圾进入后沿斜面滑向仓内，格栅结构可减少泥沙积存，也便于观察仓内容量。仓体开口朝向拾取路径，侧板与底板形成半封闭容纳空间，既防止轻质纸片在行进中滑落，又不会像完全封闭箱体那样增加卸料难度。结构设计上，储料仓应优先采用轻量化板材折弯或型材框架加面板的方式，底部支撑梁需要与底盘纵梁可靠连接，避免满载时因振动导致焊缝或紧固件松动。

　　从外形尺寸与安装边界看，整车属于小型移动式机器人范畴，长宽尺寸主要由太阳能板和底盘框架决定，高度则受轮径、顶板倾角和拾取机构最低点共同约束。三维布局时应先确定轮胎外径和离地高度，再反推底盘框架上平面；拾取执行端的最低工作位置要高于路面凸起物，防止正常行驶时刮地，而在作业动作时又能下降到足够贴近地面的位置。车体两侧的轮组、摆臂和张紧元件较多，外形包络不能只看静止状态，必须把前轮转向、悬架压缩、拾取臂摆动和仓门卸料等动作全部纳入干涉检查。

　　传动与执行部分采用模块化思路，驱动轮负责行走，前端摆臂和滚轮类元件负责收集动作，各组件通过支架固定在底盘侧梁上。这样的布置便于拆换单个执行模块，也方便在调试阶段调整拾取高度和拨料角度。对于结构设计人员而言，建模时不应只追求外观完整，还要明确轴系支撑、电机安装面、紧固件通孔和检修开口的位置。例如拾取臂转轴需要两端支撑，靠近轮侧的连接件要预留扳手空间；太阳能板下方的电气件应设置可掀开或可拆卸的盖板；储料仓与底盘之间最好保留快拆结构，以便清理卡滞物。

　　该设备的实际用途不是替代大型道路清扫车，而是补充人工和大型设备之间的空白。大型清扫车适合连续、大面积、规则道路作业，人工捡拾适合复杂角落但效率受体力和巡查范围限制；这类漫游小车可以在低速度下反复覆盖固定区域，对瓶罐、纸团、包装碎片等零散目标进行持续收集。若后续扩展传感器，还可在车体前部增加视觉识别模块，在太阳能板前侧或顶板下方布置摄像头与支架，但新增元件不能遮挡受光面积，也不能改变整车重心高度过多。

　　整体结构强调可制造性和维护性：底盘框架承担主要载荷，轮组提供移动能力，顶板完成能源补充，前端机构完成拾取，后部仓体完成存储。各系统边界清晰，适合在三维环境中继续拆分焊接件、机加工件、标准件和外购件，并进一步完成运动仿真、重心校核、爬坡能力估算和电池续航匹配。
