汽车制动卡钳Sapre精密结构件

　　在乘用车底盘制动系统的开发与验证环节，制动卡钳作为直接执行夹紧动作、将液压推力转化为摩擦制动力的核心安全部件，其三维结构的还原精度直接关系到整车制动性能仿真、装配干涉校验以及后续工艺方案制定的可靠性。这套卡钳结构件的建模工作，完全围绕实车装配边界与制动工况受力逻辑展开，没有为了视觉效果随意增减结构特征，每一处凸台、凹槽、开孔与加强筋都对应实际零件的功能需求。

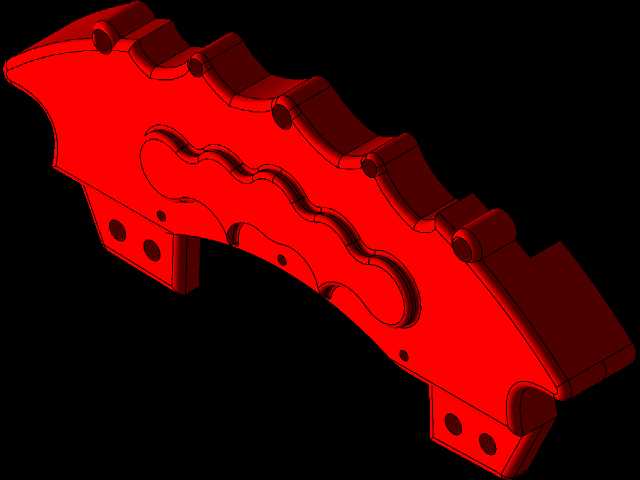

　　从实际装车场景来看，该类卡钳多用于乘用车辆的盘式制动单元，工作时制动管路输入高压制动液，推动卡钳内部活塞侧向移动，带动两侧摩擦片夹紧随车轮同步转动的制动盘，通过接触面的摩擦阻力实现车轮减速或驻车锁止。卡钳本体在整个过程中需要承受活塞反作用力、摩擦片切向制动力矩以及车辆颠簸带来的交变冲击，因此本体的刚性分布、安装点位的位置精度都有严格要求。建模过程中首先梳理了卡钳与转向节的安装配合界面：本体下端预留的两组同轴通孔，对应螺栓穿过卡钳支耳后锁紧在转向节安装座上，孔位的中心距、孔端面的贴合平面度都按照实车装配公差进行还原，保证在虚拟装配时卡钳能够精准落位，不会出现与转向节、轮毂轴承周边结构发生运动干涉的问题。

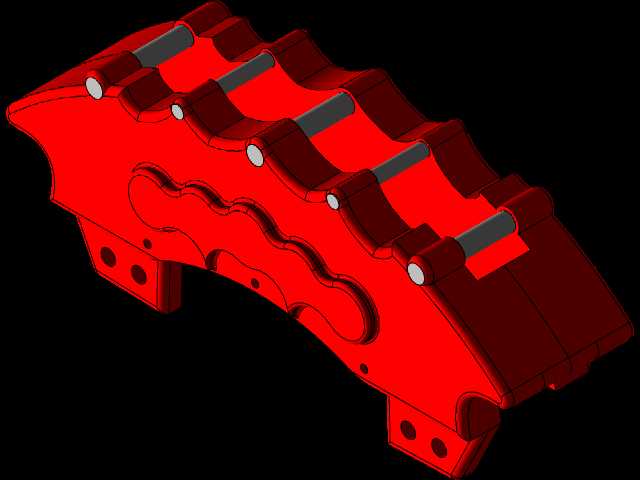

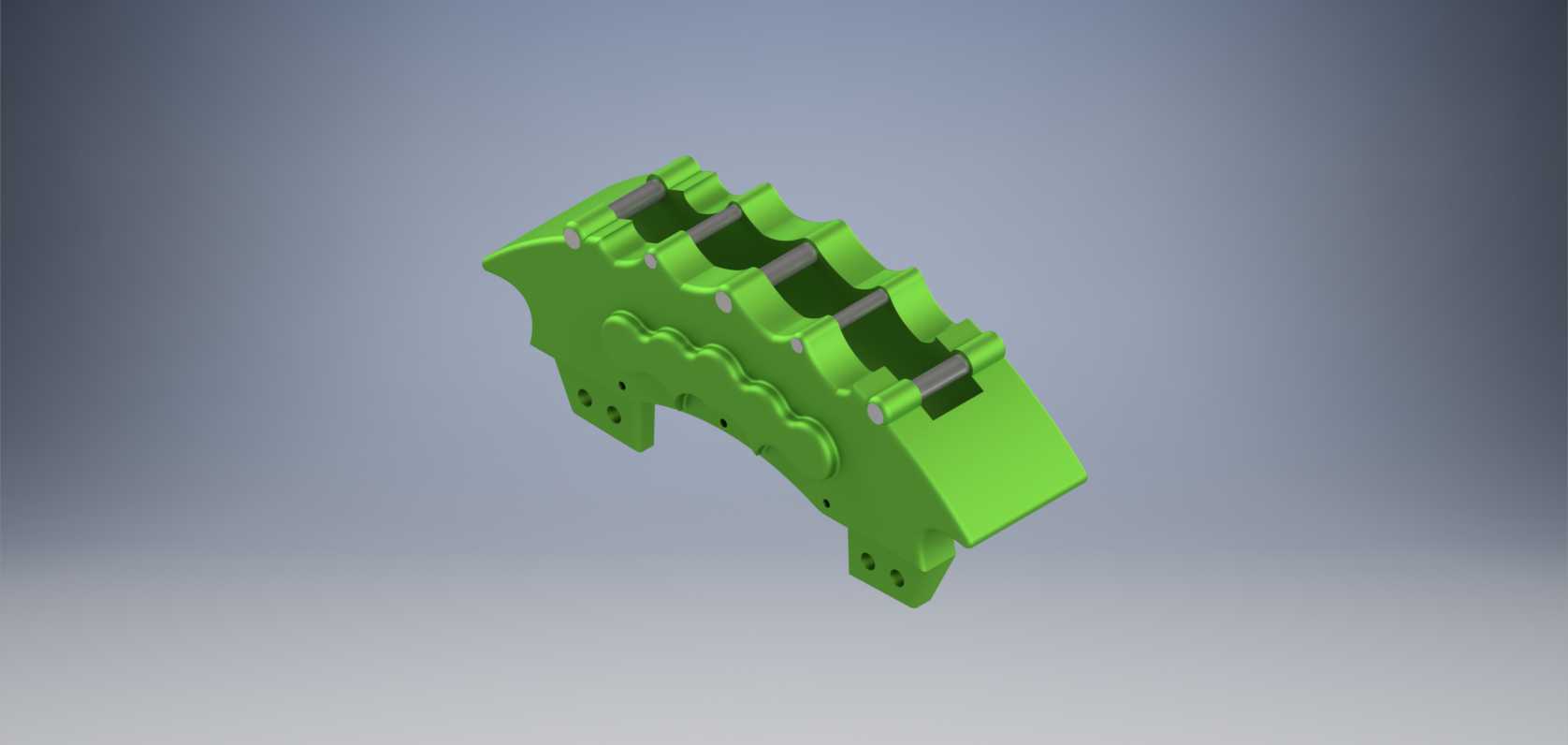

　　结构设计思路上，该卡钳采用整体式钳体布局，沿制动盘径向延伸的主体部分，依次布置了多个活塞安装腔位，对应多活塞布局的制动配置，相比单活塞卡钳能够提供更大的制动夹紧力，同时让摩擦片的受力分布更加均匀，避免偏磨现象。钳体朝向制动盘的一侧开设了贯通的摩擦片容纳槽，槽体两侧的导向面做了等宽限位处理，摩擦片可以沿导向面平顺滑动，槽体内部预留的避让空间完全覆盖制动盘的厚度方向行程，在制动盘存在正常轴向跳动量的情况下，也不会出现卡滞剐蹭。钳体上部的多个弧形凹槽并非减重装饰，而是对应制动盘通风道的避让结构，车辆行驶时制动盘随车轮转动带动空气流经通风槽，卡钳上的弧形缺口可以引导气流穿过摩擦片与钳体之间的间隙，带走制动过程中摩擦产生的大量热量，避免长时间连续制动出现热衰减。钳体侧面分布的多个圆形凸台，分别对应活塞腔的加工封堵位、放气螺钉安装位以及制动管路接口位，每个凸台的外径、高度以及中心位置都和实际加工基准对齐，油路在钳体内部的走向也按照真实钻孔路径做了结构表达，能够清晰展示高压制动液从管路接口分配到各个活塞腔的通道路径。

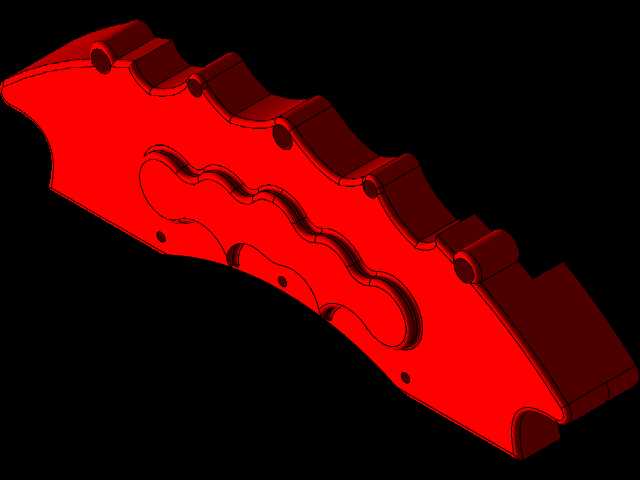

　　外形与安装边界方面，钳体整体呈弧形贴合制动盘外圆轮廓，轴向宽度严格控制在轮毂内侧的有限空间内，不会与轮辐内侧发生剐蹭；径向高度避开了悬架下摆臂、转向拉杆在跳动与转向过程中的运动包络，在悬架全行程压缩、转向轮打到最大转角的极限工况下，卡钳本体与周边部件都保留足够的安全间隙。钳体表面的加强筋沿着受力传递路径布置，从安装支耳位置延伸至各个活塞腔周边，在不显著增加整体重量的前提下提升钳体的抗弯扭刚性，避免在大制动力工况下钳体发生过量形变导致踏板脚感发软、制动响应滞后。下端支耳上的安装孔周边做了局部加厚处理，用来分散螺栓锁紧带来的压应力以及制动时传递的冲击载荷，防止长期交变载荷下支耳出现裂纹。

　　对于结构设计从业者而言，这套模型可以直接用于制动系统的总装布置校验，核对卡钳与轮边所有部件的间隙是否满足设计规范；也可以在此基础上抽取中面开展有限元分析，模拟紧急制动、连续下坡制动等不同工况下钳体的应力分布与形变数据，为后续的拓扑优化、壁厚调整提供准确的几何基础。从事设备选型与教学演示的人员，也可以通过该模型直观理解多活塞制动卡钳的内部布局逻辑、油路分配方式以及热量散发的结构设计考量，把抽象的制动工作原理转化为可拆解、可测量的具象三维结构，避免二维图纸上多视图投影带来的理解偏差。整个建模过程中所有特征都保留了完整的参数化关联，修改活塞直径、安装孔距、钳体跨度等核心参数时，相关联的凹槽、凸台、加强筋特征可以同步更新，能够快速适配不同轮径、不同制动力等级的车型开发需求，无需从零开始重建结构，大幅缩短底盘制动部件的前期开发迭代周期。
