星球探测漫游车底盘与行走总成

　　这套星球探测漫游车结构方案面向低重力、非铺装、松散颗粒地表的巡视任务，整体由承载球舱、轮式行走机构、独立悬架、太阳能供电板、环境感知组件和底盘连接框架组成。模型在结构表达上没有把车体做成封闭装饰件，而是把任务载荷、行走系统和能源部件之间的空间关系拆开呈现，便于在三维环境中检查轮距、离地间隙、悬架摆臂行程、球舱包络以及上部能源板的布置边界。

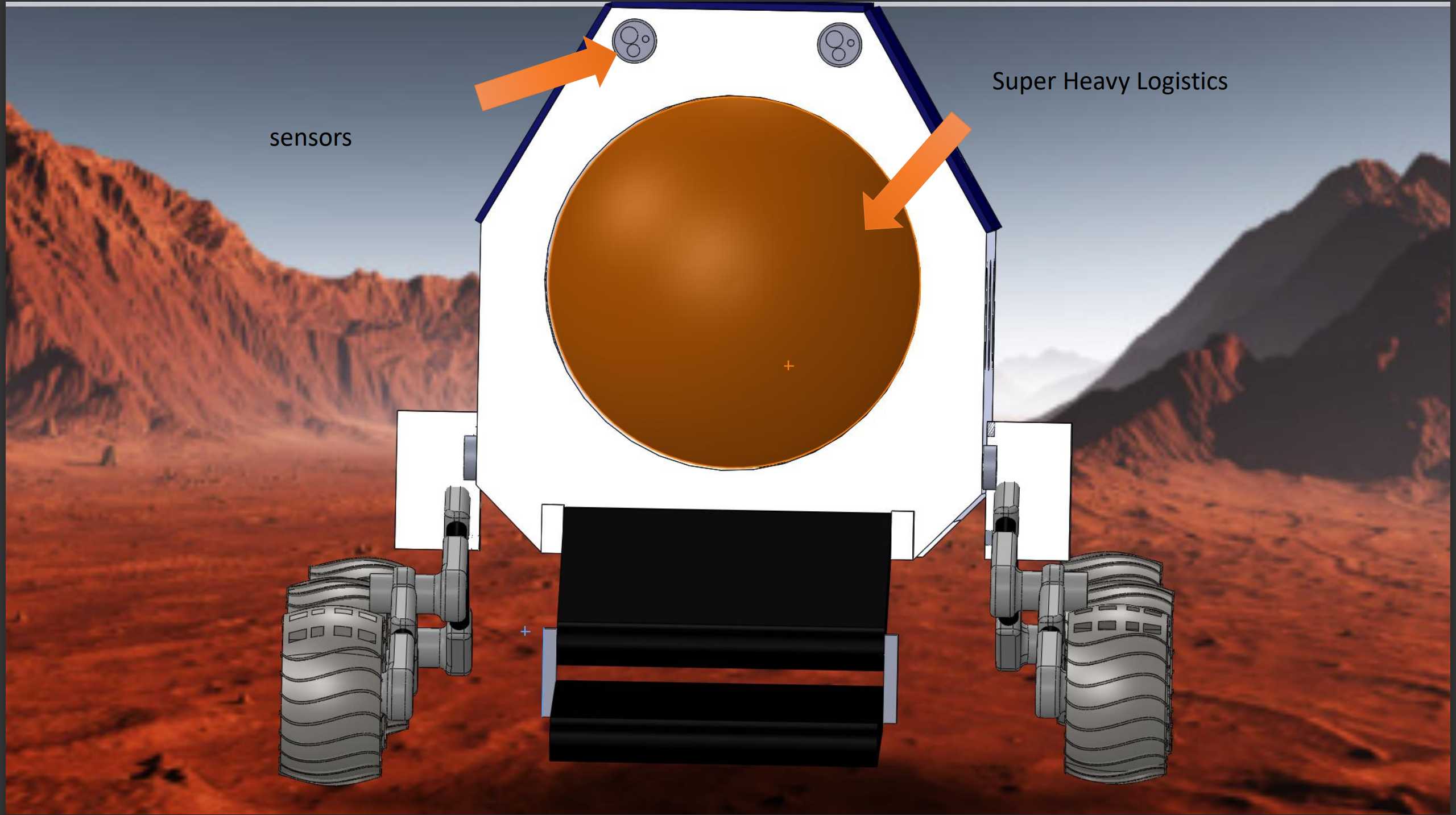

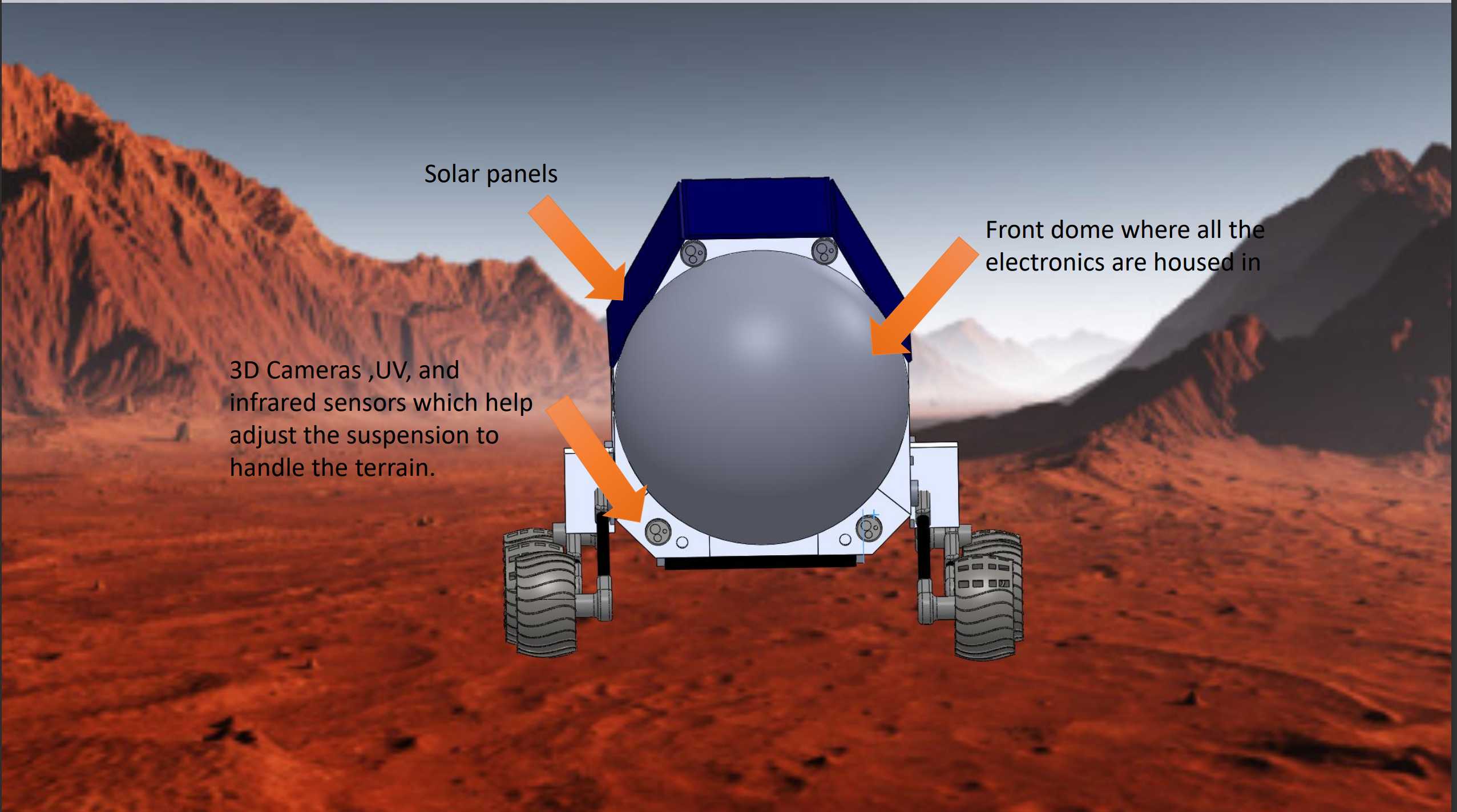

　　车体中部采用近似球形的前舱作为核心承载与设备容纳区域，球面外壳有利于在有限外形尺寸内获得较大内部容积，可集中布置控制电路、通信模块、电源管理单元、惯性测量器件及任务计算机。球舱下部通过框架与行走系统连接，连接位置集中在底盘中线附近，使左右轮组传递上来的冲击载荷能够沿框架进入舱体支撑点，避免外壳局部承受过大弯矩。球舱前方和侧下方预留传感器安装面，可根据任务需求配置立体相机、紫外与红外感知单元、避障雷达或地形识别模块。

　　行走部分采用四轮独立布置，车轮带有明显的胎面齿形，适合模拟火星、月球或荒漠试验场中的沙地、碎石坡和硬壳土路面。轮体并非简单圆柱件，胎面凸起沿圆周分布，能够在低附着表面增加剪切作用；当车轮压入松散介质时，齿形结构可推动表层颗粒形成推进力，降低单纯打滑造成的能耗。左右轮之间保留较宽轮距，使车体在侧坡行驶时具有更稳定的重心边界。球舱重心位于轮轴连线附近偏上位置，设计上需要通过悬架几何和设备配重来控制俯仰、侧倾状态，尤其在越过石块、凹坑和斜坡时，应避免球舱底部与地面发生干涉。

　　悬架系统是该方案的重点。每个车轮通过摆臂、转动关节和连接支座与底盘相连，具备适应地形起伏的能力。感知单元获取的地形信息可辅助调节悬架姿态，使车轮在不平地面上尽量保持接触，同时减小球舱受到的垂直冲击。摆臂关节处需要预留转动角度范围，建模时应重点检查极限压缩和极限伸展状态：一侧车轮落入凹坑时，摆臂向下摆动；一侧车轮爬上岩石时，摆臂向上收束。两种状态下，轮胎、摆臂、球舱下壳和底盘支架之间都应保留安全间隙，不能在动态行程末端出现硬接触。

　　太阳能板布置在车体上部后侧，呈倾斜展开状态。该位置能够减少车轮扬尘对板面的直接遮挡，也便于在不同纬度和行进方向下调整受光角度。板面支架与球舱后上方连接，支撑结构需要考虑发射收拢、着陆锁定和地面展开等工程环节。虽然当前模型主要展示巡视状态，但在详细设计中，太阳能板的展开铰链、锁紧机构、线缆通道和板面背面加强筋都应纳入总成，否则能源组件与车体之间的接口会停留在外观层面。

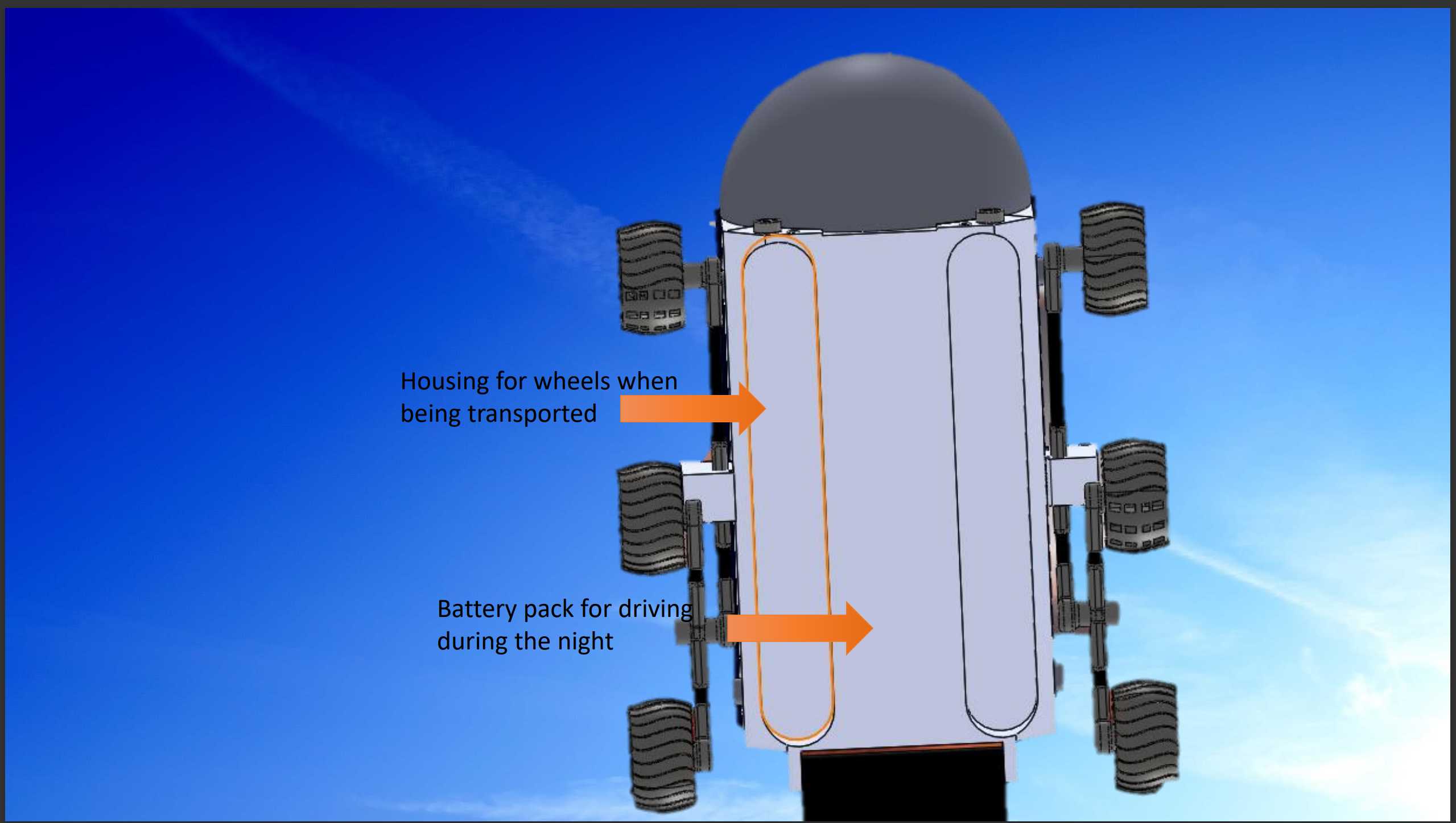

　　从安装边界看，球舱直径决定了整车宽度和高度的基础包络，轮距应略大于球舱最大外径，悬架外摆后轮胎外侧构成整车宽度边界；车高则由太阳能板最高点、球舱顶部和通信或导航附件共同决定。底盘下方的最小离地间隙需要结合球舱下壳、支架横梁和摆臂内侧最低点校核。漫游车在越过石块时，最先接触风险点往往不是轮胎，而是球舱下腹和悬架连杆，因此通过性分析不能只看车轮半径，还要绘制俯仰状态下的整车下包络线。

　　实际应用中，这类设备可用于地外天体巡视、极端环境科考、沙漠地貌探测以及无人移动平台验证。任务过程中，车体需要完成持续行驶、图像采集、地形识别、姿态稳定和能源管理。前部球舱保护电子设备，外部传感器负责感知障碍与地表特征，轮式悬架负责把载荷传递到地面并维持牵引，太阳能板则为长周期任务提供电力补充。各子系统在三维模型中的位置关系较清晰，适合进一步开展轮地接触分析、悬架运动校核、舱内设备布局和整车装配干涉检查。

　　建模处理上，轮胎花纹、摆臂关节、球舱分段、传感器支架和太阳能板支撑均以实体结构表达，能够支持装配关系审阅和方案沟通。若进入工程细化阶段，还应补充轮轴轴承、驱动电机、谐波或行星减速单元、悬架扭杆/弹簧阻尼件、线束接插件以及舱体密封连接面。对于结构设计人员而言，该模型的价值不在于单一零件复杂度，而在于它把星球巡视任务中移动、承载、感知、供电四类功能集中到同一底盘平台上，可作为无人探测车概念设计和机构验证的基础方案。
