PZEM004T电参数采集模块结构设计

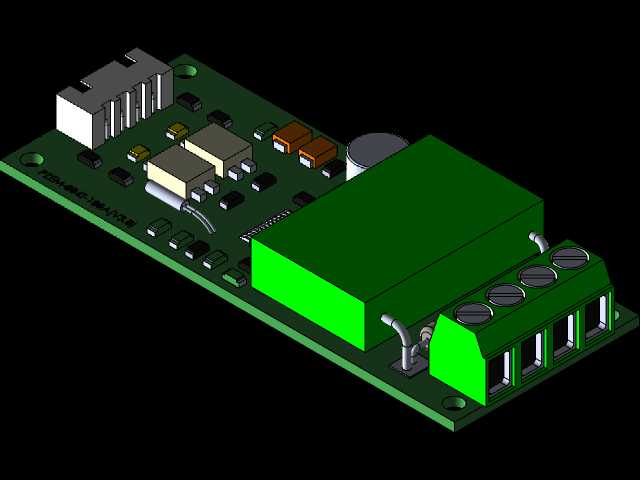

　　在工业配电监测、小型用电设备能耗统计、实验室电参数采集场景中，这类集成式电测模块的应用覆盖度极高，本次呈现的PZEM004T模块结构，完全围绕现场安装、接线便捷性、板载器件防护三个核心维度展开设计，没有冗余的结构装饰，所有外形特征都服务于实际使用需求。从板型轮廓来看，模块采用标准长条形PCB基材，整体长宽比例适配常规DIN导轨安装卡扣的固定孔位，板边预留的两个半圆定位缺口，刚好匹配通用导轨卡扣的定位柱，安装时不需要额外打孔，直接卡入卡扣即可完成固定，安装边界控制在单P位微型断路器的宽度范围内，在密集排布的配电箱内不会占用多余的柜内空间，相邻模块之间预留2mm的安全间隙，避免板边焊点短接风险。

　　板载器件的布局完全遵循强电弱电分离的布线原则，右侧大体积绿色接线端子区域为强电输入输出端，四个接线位分别对应火线进、火线出、零线进、零线出，端子采用螺丝压接结构，压线口深度可达6mm，能够稳固压接1.5-2.5平方毫米的多股铜芯线，端子旁的板边做了2mm的加宽处理，避免接线时螺丝刀施力导致PCB板变形。强电区域与左侧弱电通讯区域之间，通过板载隔离器件做物理分隔，左侧的白色排针座为TTL通讯接口，针脚定义依次为电源、接收、发送、接地，排针座高度控制在8mm，刚好适配常规2.54mm间距的杜邦线插接，插接后不会突出模块整体最高面，方便外部加装透明防尘罩。板上核心的采样与处理芯片采用大体积绿色塑壳封装，布置在PCB板的中心位置，

　　下方铺铜做散热处理，芯片周边的阻容件全部采用贴片封装，沿信号流向整齐排布，既缩短了高频信号的走线长度，也减少了强电回路对采样信号的电磁干扰。板载的圆柱型晶振器件布置在芯片旁侧，外围做了包地处理，避免通讯时出现信号丢包问题；三个棕色的安规电容跨接在强电输入回路，能够有效滤除电网中的尖峰脉冲，保护后级采样电路不受浪涌冲击。模块的整体高度由最高的接线端子决定，总高度不超过20mm，在柜内安装时不会与柜门的走线槽产生干涉，板边四个角做了R1的圆角处理，避免安装时划伤操作人员的手部，也防止板边毛刺刺破相邻导线的绝缘层。从实际使用的角度看，这种结构设计完全适配现场快速接线的需求，强电端子的螺丝方向垂直于PCB板面，接线时螺丝刀可以垂直施力，

　　不需要倾斜操作，在狭小的柜内空间里操作效率更高；弱电接口的排针朝向板边外侧，通讯线可以直接从侧面引出，不需要弯折走线，减少了线材断裂的风险。板上所有贴片器件的焊接高度都控制在3mm以内，波峰焊时不会出现器件倒伏的问题，生产组装的良率更高；隔离器件的爬电距离满足安规要求，强电与弱电之间的爬电间隙超过6mm，即使在潮湿的配电环境下也不会出现漏电击穿问题。在做三维结构建模时，所有器件的封装尺寸都按照实际物料的公差带做了适配，接线端子的插拔力、排针的插接公差都预留了0.1mm的装配余量，组装时不会出现器件干涉无法装配的问题；PCB板的厚度按照1.6mm的常规板材参数设置，安装孔的铜箔区域做了加大处理，螺丝固定时不会压裂板材。这类电测模块通常会配套导轨外壳使用，本次建模的板型尺寸完全适配标准的PZEM系列外壳，外壳卡扣的位置与板边的缺口完全对应，装入外壳后不会出现窜动，外壳上的接线开孔与板上端子位置完全对齐，不需要额外修模即可完成装配。
