3D打印机主控扩展电路板结构设计

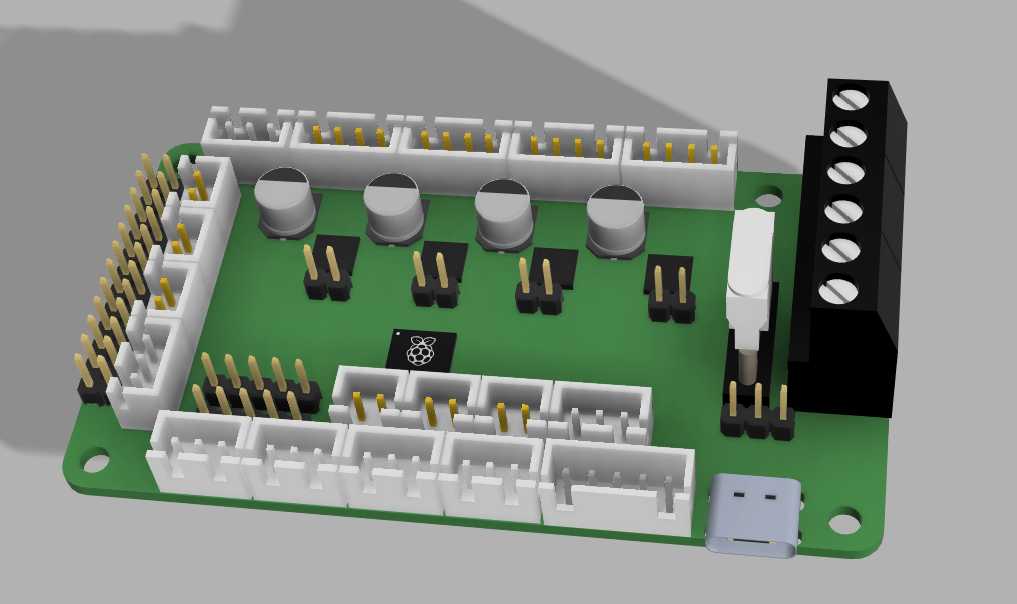

　　这款控制板的结构设计完全围绕桌面级FDM 3D打印机的实际装机需求展开，在做三维建模时首先要考虑的是装机后的走线合理性，所有外接接口的排布都经过实际装机验证，避免出现线材弯折半径过小、接口被机身结构件遮挡的问题。板载的步进电机驱动接口采用统一间距的排针布局，适配市面主流的步进驱动模块，每个接口旁预留了足够的插拔空间，不需要额外拆除周边元件就能完成驱动模块的更换，日常维护时的操作空间足够，不会因为结构紧凑导致拆装困难。

　　电源输入部分采用大电流接线端子，端子的安装位置做了局部结构加强，PCB在端子下方预留了足够的铜箔散热区域，长时间大电流供电时不会出现局部过热的问题，端子的固定孔位与板边的距离经过测算，装机后接线端子刚好朝向设备外侧，电源线可以直接从机身侧边的走线槽引入，不需要额外弯折线材。板上的电容元件采用立式排布，每个电容的高度都控制在统一尺寸范围内，不会出现个别元件过高导致与设备上盖干涉的问题，电容与周边排针的间距预留了2mm以上的安全距离，避免焊接或者插拔配件时误碰到电容引脚造成短路。

　　Type-C通讯接口布置在板边的居中位置，接口高度与板底的安装柱高度匹配，装机后接口刚好与机身外壳的预留开口对齐，插拔数据线时不会出现接口受力偏移的问题。PCB的四个角都设计了标准的3mm安装孔，孔位间距符合通用3D打印机控制仓的安装尺寸，安装孔周围做了露铜处理，可以通过铜柱直接接地，减少设备运行时的电磁干扰，安装孔与板边的距离统一为5mm，固定时螺丝不会与板边的走线产生干涉。

　　所有外接的限位开关、热端、热床接口都采用带卡扣的白色插座，插座的朝向统一垂直于板边，接线时可以顺着走线方向直接插入，不需要扭转线材，每个插座的引脚定义在结构设计时就做了防呆考量，插座一侧的凸起卡扣可以避免插反，减少装机时的接线错误概率。板上预留的散热片安装位置刚好覆盖核心主控芯片，散热片的高度与周边最高元件的高度齐平，不会因为散热片过高导致安装空间不足，散热片的固定卡扣位置与PCB上的预留孔位完全对应，不需要额外粘贴固定，避免长期使用后散热片脱落。

　　在做结构校核时，重点验证了板上所有元件的高度差，最高的接线端子与最低的贴片元件高度差控制在合理范围内，整个控制板的整体厚度不超过18mm，可以适配绝大多数桌面级3D打印机的控制仓安装空间，不需要对原有设备的结构做任何修改就能直接替换安装。板上的预留扩展接口排布在板的另一侧，扩展接口的引脚间距统一为2.54mm，方便用户后续外接自定义模块，接口周围没有布置过高的元件，外接模块时不会出现空间干涉的问题。

　　PCB的边缘做了圆角处理，避免装机时锋利的板边割伤线材或者操作人员，板上的走线槽位置都做了避让，固定安装时螺丝不会压到板上的走线。所有接插件的插拔力都经过结构验证，正常插拔时不会出现接插件松动或者焊盘脱落的问题，板上的大电流走线区域都做了加宽处理，对应的PCB区域在结构上做了加厚，避免长时间大电流工作时PCB出现变形。
