100吨柱式压缩测压称重传感元件

　　在大吨位力值检测的工业场景里，这类柱式压缩测压元件的应用覆盖范围极广，从重型材料试验机的力值校准、大型起重设备的载荷限位，到仓储物流的大吨位地磅称重、冶金轧制线的轧制力监测，甚至是桥梁结构的压应力长期监测场景，都能见到这类结构的传感元件身影。不同于小量程的悬臂梁、S型拉压传感器，百吨级量程的测压元件首先要解决的是大载荷下的结构强度与形变均匀性问题，柱式结构的选型本身就是为了适配轴向大载荷的受力工况，圆柱主体的受力路径沿轴向垂直传递，能最大程度降低偏载带来的测量误差，这也是大吨位压力传感器普遍采用柱式主体结构的核心原因。

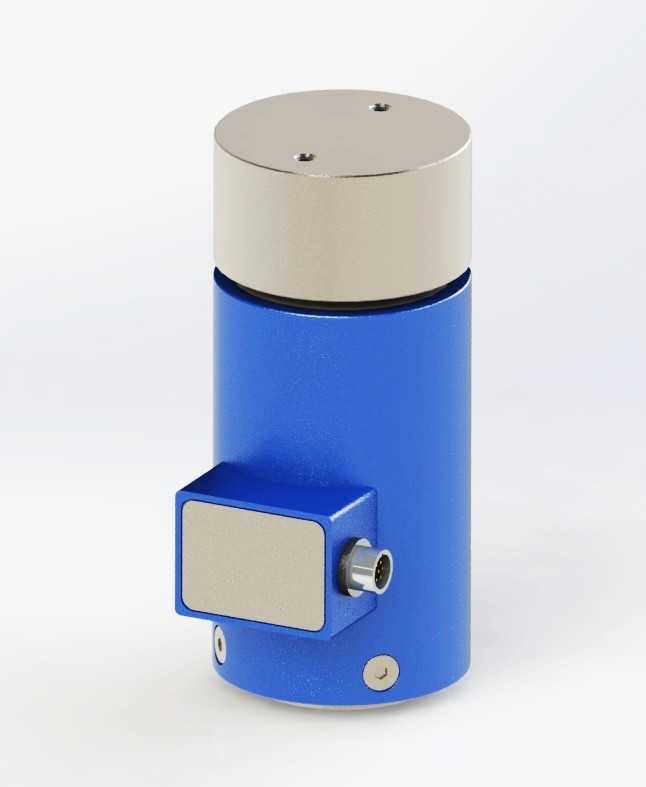

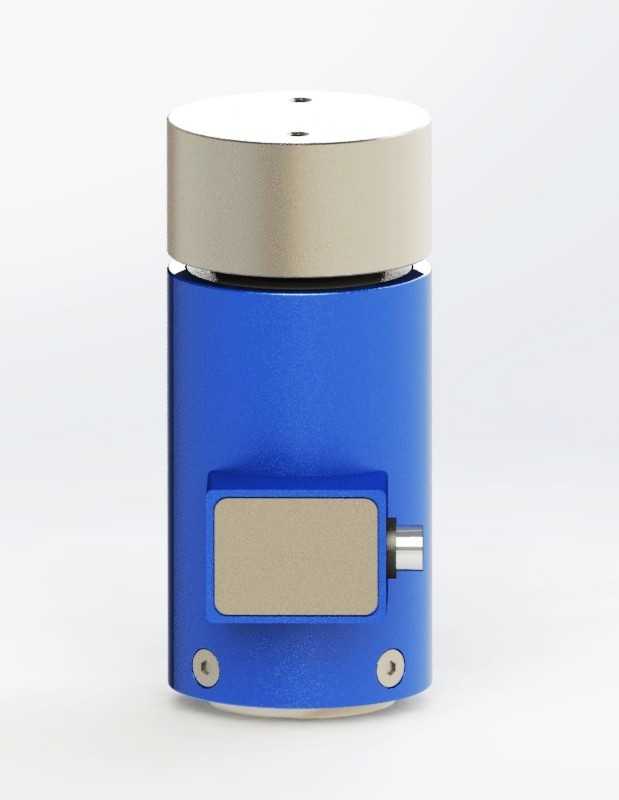

　　从结构设计逻辑来看，该元件的主体承压段采用等直径圆柱设计，上下两端的承压面做了高精度平面度处理，表面粗糙度控制在Ra0.8以内，目的是保证安装时承压面与被测载荷的接触面完全贴合，避免局部应力集中导致的元件损坏或者测量值漂移。上端的金属承压盖采用高强度合金钢材质，经过调质处理后硬度达到HRC42-48，既可以承受百吨级的压应力，又能保证长期使用下接触面不会出现压痕凹陷，影响测量精度。主体蓝色部分为密封防护外壳，采用铝合金阳极氧化处理，一方面是为了隔绝工业现场的粉尘、水汽、切削液等介质侵入内部应变片区域，防护等级可以达到IP65，适配多数工业现场的恶劣使用环境；另一方面铝合金外壳的重量更轻，相比全钢结构的传感器能降低整体自重，方便现场安装搬运。

　　侧面引出的接线端采用航空插头结构，这种快插式的接线设计相比传统的电缆直接引出，在现场布线、后期维护更换时更加便捷，插头内部做了密封胶灌封处理，能避免接线处受潮短路。侧面的方形接线盒区域内部封装了应变片组与信号调理电路，柱式弹性体内部粘贴的高精度电阻应变片组成全桥测量电路，当弹性体受到轴向压力产生微形变时，应变片的电阻值发生对应变化，通过调理电路将电阻变化转换为标准的模拟量信号输出，可直接对接PLC、力值显示仪表或者数据采集系统。弹性体的材质选用40CrNiMoA高强度合金结构钢，经过淬火加中温回火处理后，材料的屈服强度超过800MPa，在1000kN的额定载荷下，弹性体的轴向形变量控制在0.05mm以内，既保证了足够的测量灵敏度，又不会因为形变过大导致材料出现塑性变形，影响传感器的使用寿命。

　　从安装边界来看，这类柱式传感器的安装对同轴度有一定要求，安装基座需要保证足够的刚度，基座平面的平面度误差不能超过0.02mm，安装时要保证载荷的作用线与传感器的轴线重合，偏载角度不能超过3度，否则会带来额外的侧向力，导致测量误差增大，长期偏载使用还可能造成弹性体的不可逆损坏。传感器的底部设计有两个定位销孔，安装时可以通过定位销与基座固定，避免大载荷冲击下传感器出现移位。整体结构的外径尺寸适配多数大吨位力值检测设备的安装工位，上下端面的安装孔位可以根据不同的安装场景选配加载头或者压头附件，比如在材料试验机上使用时，可以搭配球面压头，自动调整受力角度，抵消部分安装带来的偏载影响；在地磅场景使用时，可以搭配承压底座与传力钢球，保证载荷垂直传递到弹性体上。

　　在实际选型应用中，这类百吨级柱式传感器的过载能力通常可以达到额定载荷的150%，极限过载能到200%，可以应对工业现场偶尔出现的冲击载荷，比如起重设备突然起吊的瞬间冲击力、轧制过程中的料头冲击等场景，不会因为瞬时的过载导致传感器损坏。传感器的蠕变误差、温度漂移参数都经过了出厂补偿，在-10℃到60℃的工作温度范围内，测量精度可以保持在0.5级以内，满足多数工业计量场景的精度要求。不同于拉力传感器需要考虑两端的拉环连接强度，这类纯压缩的柱式传感器不需要设计复杂的连接结构，只需要保证两端面的贴合精度即可，安装维护的难度更低，长期使用的稳定性也更好，在静态称重、动态力值监测的场景中都有很高的适配性。
