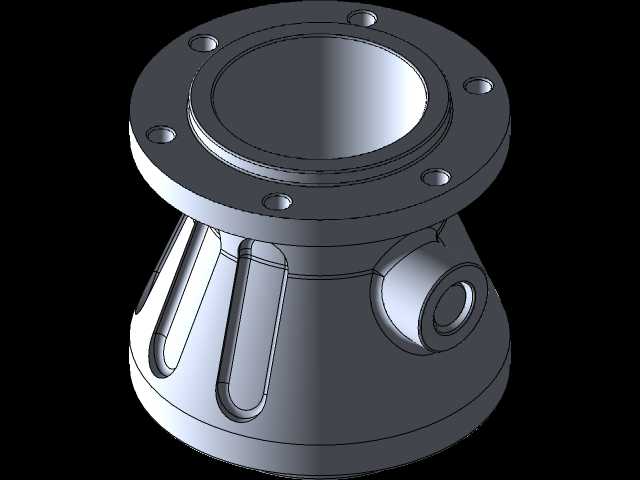

TITAN-096型法兰式回转连接壳体结构

　　这类带法兰接口的锥台形回转壳体，多应用在流体介质换向、动力传输转接的工位场景中，常见于机床冷却系统回路、小型液压站分路单元、气动执行元件的中间连接节点，承担介质导流、部件承载、接口转接的核心作用，上端法兰面负责与上级管路或动力输出端做刚性密封连接，侧部的径向接口用于对接支路管线，下端锥台结构可直接嵌入安装基座的定位沉孔，减少额外的定位工装投入。

　　从结构功能来看，上端均布的螺栓孔可匹配对应通径的法兰标准件，安装时螺栓预紧力可均匀作用在法兰密封面，保证端面密封的可靠性，避免介质渗漏；锥台外壁的7条通槽并非减重设计，实际是为了增加壳体外壁的散热面积，当内部流通有温度的介质时，槽道结构可增大与空气的接触面积，提升自然散热效率，同时这些槽道也可作为安装时的卡位结构，方便工装夹持完成端面螺栓的锁紧作业，避免壳体随螺栓转动出现密封面错位。侧部的径向接口为内孔直通结构，可直接对接快插接头或焊接式管接头，实现主通路与支路的介质连通，接口处的加厚凸台可保证管路连接时的结构强度，避免接头锁紧时出现壳体开裂问题。

　　设计过程中首先从安装边界倒推结构尺寸，上端法兰的螺栓孔分布圆直径需匹配对应通径的管路法兰标准，保证互换性，法兰端面的密封槽宽度与深度需适配常规O型密封圈的尺寸，压缩量控制在合理区间，既保证密封效果又避免密封圈过度压缩出现永久变形。锥台段的锥度设计需要兼顾安装导向与结构强度，锥度过大会导致下端与基座配合的接触面积不足，承载能力下降，锥度过小则会增加安装时的对位难度，实际设计中锥面与安装沉孔的配合间隙控制在0.05mm以内，既方便装配又能保证同轴度。内部流道的转折处做了圆角过渡处理，避免介质流通时出现直角涡流，降低流阻损失，同时减少介质中杂质在转角处的沉积，避免长期使用后出现流道堵塞问题。

　　建模阶段优先采用旋转特征生成主体基础轮廓，先从前视基准面绘制旋转截面，将上端法兰、锥台主体、下端定位段的轮廓一次性绘制完成，旋转生成实体后再处理端面的螺栓孔、侧部接口、外壁通槽这些附加特征。螺栓孔采用圆周阵列的方式生成，阵列时严格保证孔位的角度公差，避免安装时出现孔位错位无法穿入螺栓的问题；外壁的通槽采用拉伸切除后阵列的方式生成，槽道的深度需要控制在合理范围，既要保证散热面积又不能削弱壳体的整体强度，槽道两端做圆角过渡，避免应力集中在槽端位置，在承压工况下出现裂纹。侧部的接口凸台采用拉伸凸台特征生成，凸台与锥面的交接处做圆角处理，减少应力集中，内孔与主腔的相交处同样做圆角过渡，优化流道的流通性能。

　　安装时需要先将下端锥台对准基座的定位沉孔，缓慢推入保证锥面完全贴合，再将上端法兰与上级部件的法兰面对齐，穿入螺栓后采用对角分次锁紧的方式施加预紧力，避免法兰面受力不均出现密封间隙；侧部接口连接管路时，需要保证接头的密封件完全贴合凸台端面，避免侧向受力导致凸台断裂。日常维护中可定期检查外壁槽道是否积存杂物，保证散热通道通畅，法兰密封面如果出现渗漏可及时更换密封圈，无需整体更换壳体，降低维护成本。这类壳体结构在设计时充分考虑了加工工艺性，所有外表面均可通过车削加工完成，槽道与侧孔可通过铣削、钻削工序完成，无需特殊的加工设备，普通数控车床与加工中心即可完成全工序加工，加工成本可控，适合批量生产应用。
