850nm红外相机配套四灯LED照明模组

　　做安防监控设备结构设计的工程师，大概率都碰过红外补光组件的选型与适配问题，这套四灯红外LED照明模组，就是专门针对定焦枪型红外相机、半球型夜视监控设备开发的配套补光单元，核心适配850nm红外波段的成像传感器，能在无可见光的全黑环境下，为相机提供均匀的近红外照射场，解决夜间监控画面中心过曝、边缘照度不足的常见问题。

　　从实际落地的应用场景看，这类模组大量部署在厂区周界监控、楼道无光源区域监控、地下车库车位监控、户外低照度环境安防点位上，相比传统的单颗大功率红外灯，四灯阵列的布局能把照射角度控制在60到90度区间，刚好匹配常规2.8mm到6mm焦距监控镜头的视场角，不会出现灯光照射范围和镜头成像范围不匹配，导致画面边角发黑的问题。模组采用12V直流供电设计，能直接对接监控设备的常规供电回路，不需要额外增设升压或者降压模块，布线时可以和相机电源线共用回路，减少现场施工的布线工作量。

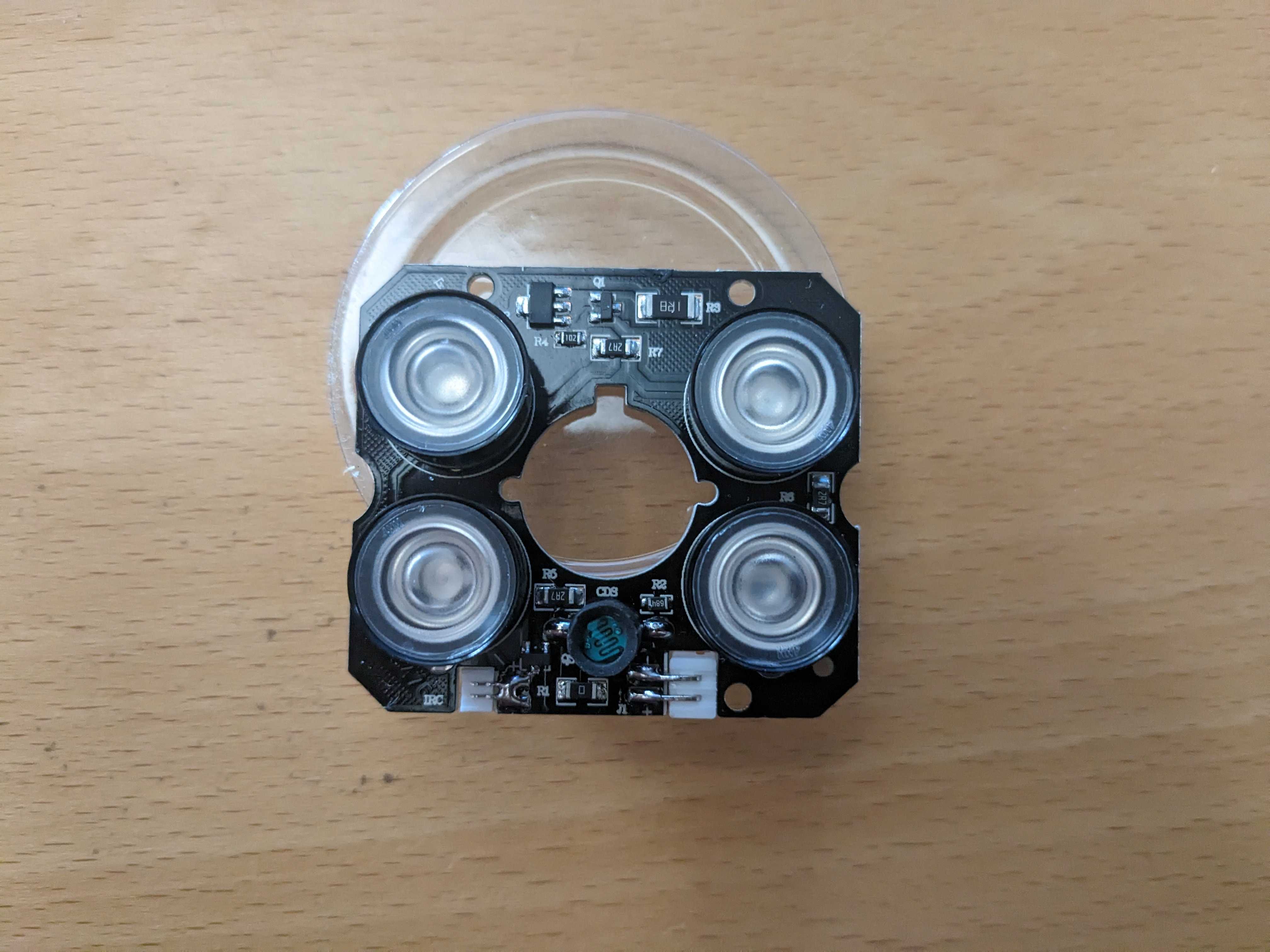

　　从结构设计的角度拆解这套模组，PCB板采用方形切角设计，四个角预留了标准安装孔位，孔位间距适配绝大多数监控外壳的灯板安装柱，不需要二次打孔就能直接固定。板载四颗红外LED灯珠，每颗灯珠都配套了独立的聚光透镜，透镜的曲面经过光学校准，能把灯珠发出的发散红外光收拢到预设照射角度内，避免光线向无效区域散射，提升光效利用率。板中心预留的圆形通孔，是专门给监控镜头预留的穿位，安装时镜头可以直接从通孔处穿出，让灯板环绕在镜头周围，保证补光的对称性，避免出现单侧补光造成的画面阴影。板载的贴片元件全部布置在灯珠间隙和板边区域，不会突出到灯珠透镜的安装平面以上，安装时不会和外壳的透明视窗产生干涉，哪怕透明视窗和灯板之间的间隙只有2mm，也能顺利装配，不会出现元件顶壳的问题。

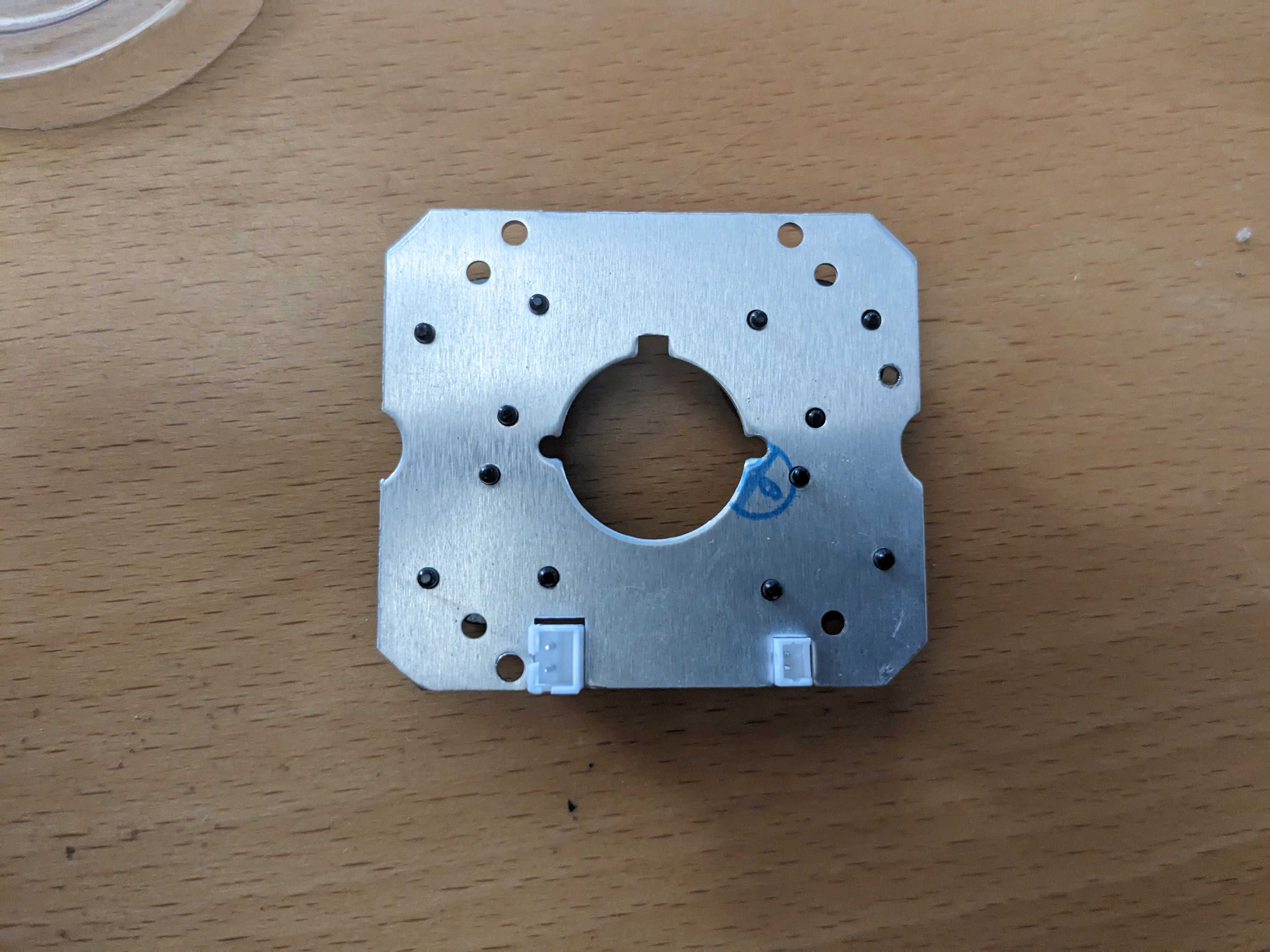

　　设计这类灯板的时候，首先要考虑的就是散热边界，四颗红外灯珠满功率工作时的发热不容小觑，PCB板采用的是玻纤覆铜板设计，背面的铜箔预留了散热区域，安装时可以直接贴合在监控外壳的金属安装柱上，把灯珠工作产生的热量通过安装柱传导到外壳上散出，不需要额外加装散热片就能满足长期连续工作的散热需求，避免灯珠因为高温出现光衰过快、寿命缩短的问题。其次是电路的适配性，板载的限流电阻、整流元件全部做了参数匹配，12V供电下每颗灯珠的工作电流都控制在额定范围内，既保证足够的红外输出功率，又不会因为电流过大烧损灯珠。

　　实际选型适配的时候，需要注意几个安装边界：首先是灯板的整体外形尺寸，要匹配监控前壳的内部安装腔尺寸，四个安装孔的位置要和壳体内的安装柱完全对位，避免出现固定孔偏位无法锁螺丝的问题；其次是中心通孔的直径，要大于所用镜头的最大外径，保证镜头能顺利穿过，不会和灯板产生摩擦；第三是透镜的高度，要保证装配后透镜顶端和透明视窗之间留有0.5到1mm的间隙，避免温度变化时热胀冷缩导致透镜顶到视窗，产生水印或者刮痕。另外要注意，这类红外灯板的850nm波段会有轻微的红爆现象，如果是需要隐蔽监控的场景，要确认使用场景是否允许轻微红爆存在，若要求完全无红爆，需要更换940nm波段的对应灯珠，但850nm的光效会比940nm高30%左右，相同功耗下照射距离更远，常规非隐蔽类监控场景优先选850nm的方案性价比更高。

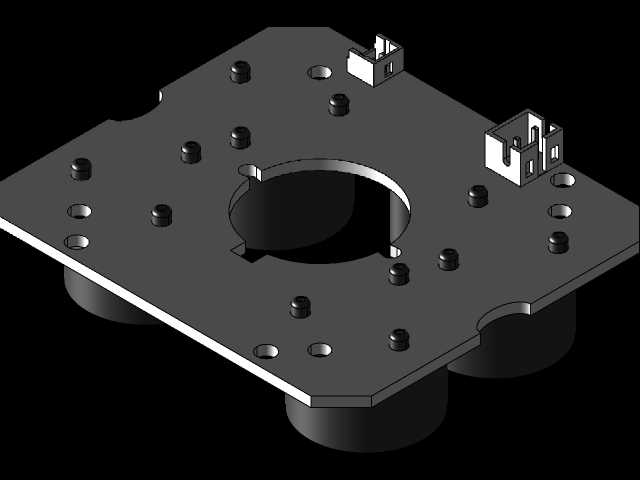

　　在做三维建模的时候，这类组件不需要把板上所有微小的贴片元件都逐一还原，只需要把灯板的整体轮廓、安装孔位、中心通孔尺寸、透镜的外形高度这些和装配相关的关键尺寸做准确就足够，因为表面安装的小型阻容元件不会超出PCB板的整体厚度边界，不会对装配产生干涉，建模时适当简化不会影响整体结构的装配校验，还能减少模型的文件体量，提升装配体的打开和运算效率。建模时要重点确认四个灯珠透镜的共面度，保证所有透镜的顶端都在同一个平面上，避免装配时出现某一颗透镜顶到视窗的问题，同时要预留好接线端子的位置，板边的接线插座要留出足够的插线空间，避免和壳体的筋位产生干涉，导致电源线无法顺利插接。
