CA6140车床用定位夹紧夹具块结构

　　在普通车床的轴类、盘类零件批量加工场景中，夹具的定位精度与装夹可靠性直接决定了工件的形位公差达标率，这款适配CA6140车床的夹具块，正是针对中小型异形零件的侧顶定位、辅助夹紧需求设计的专用工装部件。从实际加工场景来看，CA6140作为应用最广的普通卧式车床，日常加工中常遇到非回转体异形件无法直接通过三爪卡盘完成稳定装夹的问题，这类零件往往需要搭配专用夹具块完成侧向定位、辅助支撑，避免切削过程中工件出现振颤、位移，导致尺寸超差甚至工件飞出的安全隐患。

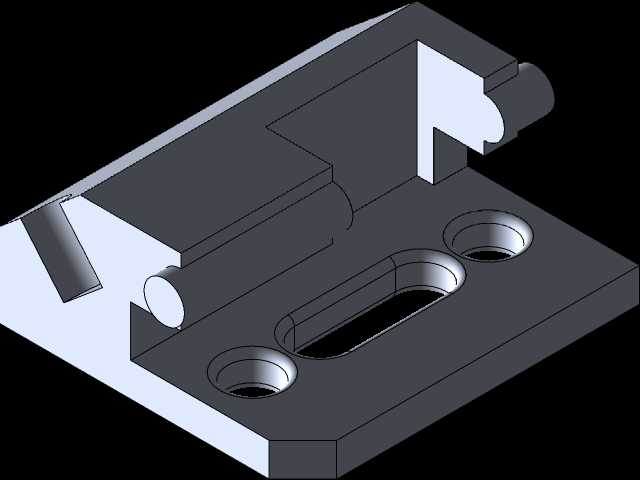

　　从结构功能上拆解，该夹具块采用一体式基座加侧顶定位臂的结构设计，基座部分设置了两个同轴的沉头安装孔，可通过内六角螺栓直接固定在车床中拖板的工装安装平台上，沉孔设计能够保证螺栓头完全沉入基座平面以下，不会与工件、刀具运动路径产生干涉，安装孔的孔位公差按照H7级精度设计，保证夹具块重复安装的位置精度控制在0.02mm以内，满足批量加工的重复定位要求。基座中部开设的长圆形腰型槽，主要用于调整夹具块的安装位置，适配不同长度、不同装夹位置的工件装夹需求，腰型槽的边缘做了0.5mm的倒角处理，避免安装时螺栓卡滞，也能减少槽口应力集中，延长工装使用寿命。

　　侧向上伸出的两个圆柱定位销结构，是该夹具块的核心功能部件，其中靠上的定位销高度更高，主要用于工件侧面的粗定位，靠下的定位销与基座平面齐平，用于工件底面的辅助支撑，两个定位销的外圆均做了磨削处理，表面粗糙度达到Ra0.8，减少与工件定位面的接触摩擦，避免划伤工件已加工表面。定位臂的倾斜面按照50度倾角设计，刚好匹配CA6140车床常用的异形零件装夹避让角度，不会在车削外圆、端面时与车刀的走刀路径产生干涉，倾斜面与定位臂竖直面的交接处做了R2的圆角过渡，避免应力集中导致工装在长期夹紧受力后出现开裂变形。

　　设计过程中，首先在前视基准面绘制整体轮廓线，按照实际安装空间的边界约束，先向上延伸25mm确定定位臂的基础高度，再绘制50度倾斜的避让面轮廓，水平延伸30mm后衔接定位销的安装凸台轮廓，向下延伸15mm后绘制腰型槽的轮廓边界，最后向左延伸衔接至基座左端轮廓，整体轮廓闭合后完成基础草图绘制。草图完成后先拉伸100mm生成夹具块的基体实体，随后在定位臂的未测量侧向内拉伸切除生成直径12mm的定位销安装孔，在倾斜面上拉伸切除生成直径15mm的定位销避让孔，再在基座平面上拉伸切除长度45mm的矩形避让槽，最后在基座底部切除两个直径15mm的沉头安装孔，以及中部长度30mm的腰型调节槽，所有锐边均做圆角处理，避免加工和使用过程中划伤人手、刮伤工件。

　　从安装边界来看，该夹具块的整体安装占用空间控制在120mm80mm40mm以内，不会超出CA6140车床中拖板的工装安装范围，安装后最高点距离中拖板平面的高度为40mm，适配直径20-80mm的异形工件装夹需求，夹紧时的受力方向沿车床主轴轴向，不会对卡盘产生额外的径向力，保证车床主轴的受力稳定性。材料选用1060铝合金，整体质量较轻，安装调整时无需借助吊装设备，单人即可完成装拆调整，同时铝合金的减震性能优于钢材，能够有效吸收切削过程中产生的振动，提升工件加工后的表面质量，经过调质处理后，夹具块的硬度达到HB90-110，既有足够的刚性承受夹紧力和切削冲击力，又不会因为硬度过高划伤工件表面。

　　在实际使用中，该夹具块通常搭配三爪卡盘使用，工件装夹时先通过三爪卡盘夹持工件的一端，再调整该夹具块的腰型槽位置，让两个定位销贴合工件的侧定位面，拧紧安装螺栓后即可完成辅助定位，加工过程中能够抵消车刀径向切削力产生的工件偏转力矩，相比单纯使用三爪卡盘装夹，工件的装夹刚性提升40%以上，切削参数可提升20%左右，有效提升异形零件的加工效率。针对小批量多品种的加工场景，该夹具块的腰型槽调节范围达到30mm，可适配一定尺寸范围内的不同工件，无需频繁更换工装，减少工装调整的辅助时间，适合中小型机加工车间的日常生产使用。
