百灵达Ultragain MIC2200替换按钮结构

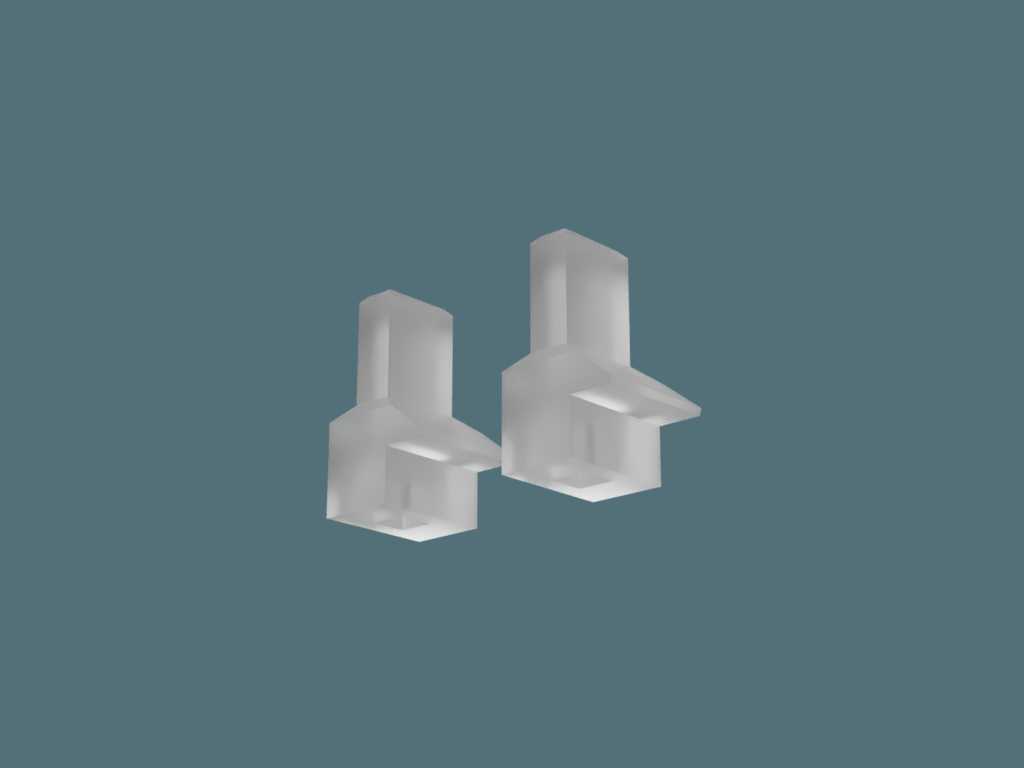

　　音频前置放大设备的操作按键长期处于高频按压工况，原厂配套的透明塑料按键在反复受力、环境温湿度变化影响下，容易出现卡扣断裂、柱体开裂的失效问题，直接导致设备功能操作中断，这类小型结构件往往没有单独的原厂备件供应，整机更换的成本远高于零件本身的价值，因此针对失效按键做逆向测绘设计，制作可直接替换的安装结构，是音频设备运维场景中非常实用的解决方案。本次设计的替换按键针对百灵达Ultragain MIC2200话放设备的外壳式操作按钮开发，覆盖两种不同安装深度的按键规格，分别适配设备面板上浅凹槽安装位的大尺寸外壳按键，以及1毫米深凹槽安装位的小尺寸外壳式按键，完全匹配原设备的安装边界，不需要对设备面板做任何二次打磨或修改，

　　即可直接完成替换安装。从结构设计逻辑来看，这类外露式操作按键的核心受力点集中在按压柱与外壳卡扣的衔接位置，原厂按键采用的透明注塑材质在长期使用后容易出现应力集中开裂，设计时首先还原原按键的外部操作轮廓，保证操作人员按压时的触感与原厂件一致，不会出现按键突出面板高度不一致、按压行程偏差的问题；针对卡扣衔接位置做了壁厚优化，在不改变外部安装尺寸的前提下，适当增加卡扣根部的过渡圆角，分散按压时的应力传递路径，降低长期反复按压后的断裂风险。按键的导向柱尺寸完全匹配原设备内部的按键开关安装位，柱体长度与原零件保持一致，按压时的行程与触发反馈和原厂零件无明显差异，不会出现按压卡滞、触发不到位或者过度按压损坏内部微动开关的问题。

　　两种规格的按键分别对应设备面板上不同位置的安装槽，浅凹槽版本的按键外沿尺寸与面板凹槽完全贴合，安装后按键边缘与面板的间隙均匀，不会出现晃动偏移；1毫米深凹槽的小尺寸按键，外沿高度适配浅槽的安装深度，装配后按键表面与面板的高度差符合原设备的设计公差，操作时不会刮蹭面板边缘。这类替换按键采用半透明塑胶材质制作时，可保留原设备按键的透光特性，适配设备内部的按键指示灯导光需求，不会因为更换非原厂按键遮挡指示灯的光线传递，保证设备操作时的状态指示功能正常。从实际运维场景来看，这类小型操作按键的失效是音频周边设备的常见故障，很多服役年限较长的话放、调音台设备都会出现按键开裂、脱落的问题，通过逆向还原原零件的安装尺寸、优化受力薄弱位置的结构，

　　制作的替换件可以快速完成设备维修，不需要改动设备本身的结构，大幅降低老旧音频设备的维护成本。设计过程中没有改动按键的操作面造型，完全保留原设备的操作手感，操作人员不需要适应新的按键触感，即可快速上手操作；按键的卡扣结构做了微小的导入斜度设计，安装时可以直接卡入面板的安装位，不需要额外的粘接或者紧固件固定，拆卸维护也非常方便，后续如果按键出现磨损，可以直接快速更换。针对两种不同规格的按键，分别做了安装适配性的结构校验，保证每个规格的按键都能对应到原设备的对应安装位置，不会出现尺寸混淆无法安装的问题；按键的壁厚均匀，适配常见的塑胶3D打印工艺制作，打印过程中不会出现壁厚不均导致的变形问题，制作完成后不需要大量的后处理打磨，即可直接装配使用。
