Futaba伺服连接器三维结构设计

　　在伺服控制系统的布线环节里，这类Futaba伺服连接器是信号链路里最容易被忽略却直接影响整套系统运行稳定性的基础部件，很多刚入行的结构工程师在做小型运动控制设备布线时，经常随便选通用接插件替代，最后装机调试时才发现要么插合不到位导致信号丢步，要么安装干涉没法塞进设备预留的布线槽，要么反复插拔后接触电阻飙升引发伺服误动作，最后返工的成本远高于前期选对适配连接件的投入。

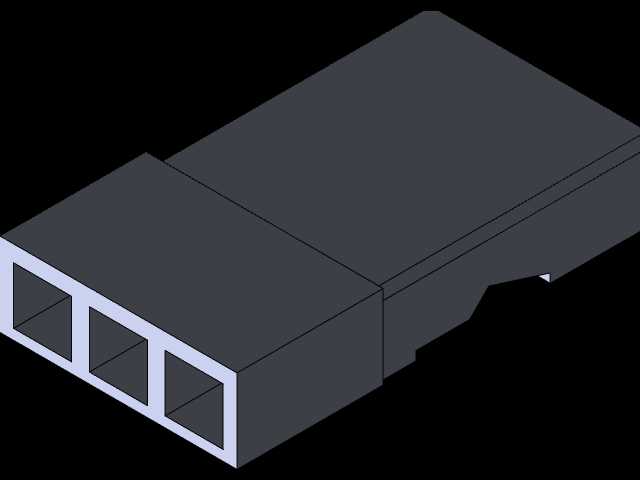

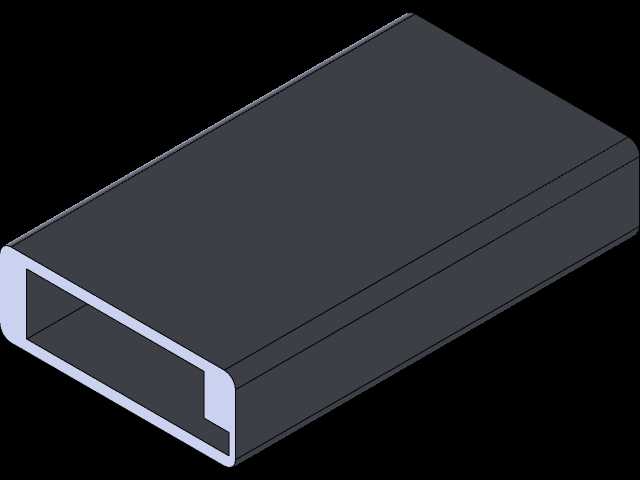

　　做这个三维结构的时候，最先敲定的是插合端的导向结构，伺服系统的信号针脚排布有固定的定义，要是插反了轻则信号不通，重则可能烧坏伺服驱动的IO端口，所以外壳的防呆凸台做了非对称设计，和公端的凹槽完全对应，装配的时候不用刻意看针脚标识，顺着导向推到底就能听到卡扣锁止的声响，哪怕是产线工人盲操作也不会插反。外壳主体用的是矩形薄壁结构，没有多余的外凸特征，就是为了适配密集布线场景下的并排安装需求，三个并排的接线腔对应伺服的电源、信号、接地三路通路，每个腔室之间的隔断壁厚做了0.8mm的加强，既避免不同线芯之间的信号串扰，也能在插合的时候给针脚提供足够的支撑力，不会因为插拔力过大导致针脚歪斜。

　　从安装边界来看，这款连接器的整体外轮廓做了倒角处理，所有棱边都留了R0.5的圆角，一方面是注塑成型的时候方便脱模，减少披锋的产生，另一方面是在穿设备过线孔的时候不会刮伤线缆的绝缘层。尾部的进线口做了阶梯式的卡槽，用来适配不同线径的伺服线缆，卡上线缆固定扣之后能承受至少15N的拉脱力，就算设备运行过程中线缆被拉扯，也不会把线芯从针脚处扯断。安装的时候不需要额外的固定法兰，直接靠插合后的卡扣锁止在设备面板或者伺服驱动器的接口端，整体突出安装面的高度控制在12mm以内，就算是在紧凑的舵机控制舱、小型机械臂关节内部这类空间极度受限的场景里，也不会和周边的结构件产生干涉。

　　实际应用场景里，这类连接器不光用在航模舵机的连接上，小型桌面级自动化设备的伺服轴布线、教学实验台的信号接线、3D打印机的运动部件连接都会用到，不同场景下对连接器的插拔寿命要求不一样，所以在结构设计的时候，卡扣的弹性臂厚度做了反复的仿真验证，保证至少500次反复插拔之后，卡扣的锁紧力还能维持在初始值的80%以上，不会因为长期使用出现松脱的情况。插合面的密封槽虽然在这个基础款里没有配密封圈，但预留了0.6mm的槽深，要是用在有少量粉尘或者溅水的工业场景，直接套上适配的硅胶圈就能达到IP54的防护等级，不用重新开模做外壳结构。

　　建模的时候特意把内部的针脚固定槽和外壳做了分体式的装配结构，实际生产的时候针脚组件可以提前预装到内架里，再整体压入外壳，不用在外壳上做复杂的侧抽芯结构，能有效降低注塑模具的加工成本，也方便后期维护的时候更换损坏的针脚，不用整个连接器直接报废。外壳的壁厚整体控制在1.2mm，均匀的壁厚能避免注塑的时候出现缩痕、翘曲的问题，成型后的尺寸公差能控制在±0.1mm以内，和市面上通用的同规格Futaba公端连接器能完全互换，不用做额外的适配调整。很多工程师在做布线设计的时候，容易只算连接器的理论尺寸，忽略插合时候需要预留的手部操作空间，这个模型里特意把插合时需要的周边避让空间也做了参考标识，在做整体结构布局的时候，只要在连接器周边留出3mm的操作间隙，不用额外工具就能徒手完成插拔操作，后期设备维护的时候不用拆周边的其他部件就能更换线缆，能大幅降低后期的运维成本。

　　在电气性能的结构匹配上，每个针脚的安装孔位都做了同心度校验，针脚压入内架之后的偏摆量不超过0.05mm，插合的时候针脚和公端的接触套能完全贴合，接触电阻控制在5毫欧以内，大电流通路的针脚特意做了加宽处理，能承受最高3A的持续电流，满足小型伺服电机的供电需求，不会因为长时间通电出现接插件过热的问题。外壳材料选用的是常规的阻燃PBT，建模的时候也考虑了材料的成型收缩率，所有尺寸都预留了0.2%的收缩余量，实际注塑出来的成品不用做二次加工就能直接满足装配要求。
