CA6140车床配套流线型操作手柄结构设计

　　在普通卧式车床的手动操作环节，操作手柄是操作人员与设备直接交互的核心部件，其设计合理性直接影响操作手感、作业效率与长期操作的疲劳度，本次针对CA6140车床适配的操作手柄结构，完全围绕车床日常操作的实际工况展开设计。从实际应用场景来看，CA6140作为通用型卧式车床，承担着轴类、盘类零件的车削加工任务，日常操作中需要频繁通过手柄完成进给调节、主轴变速、刀架移动等动作，操作人员单次班次内扳动手柄的次数可达数百次，因此手柄的握持贴合度、操作力矩传递效率是设计阶段的核心考量点。设计初期首先梳理了现有常规车床手柄的使用痛点：传统直柄式结构握持时受力集中在掌心局部，长时间操作易产生压痕与酸胀感，且表面光滑的金属柄在沾附切削液或机油时容易打滑，

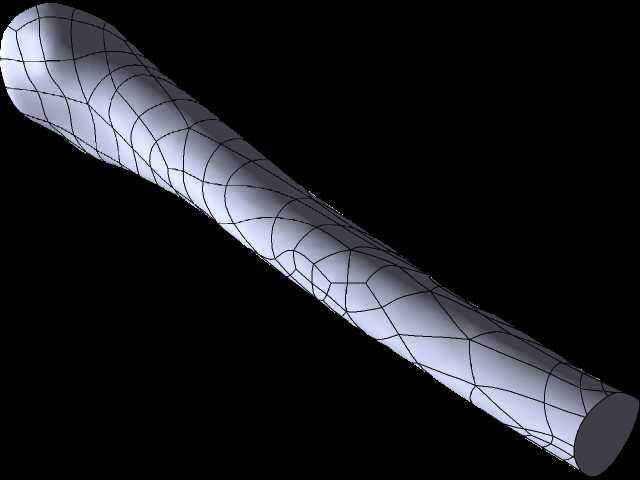

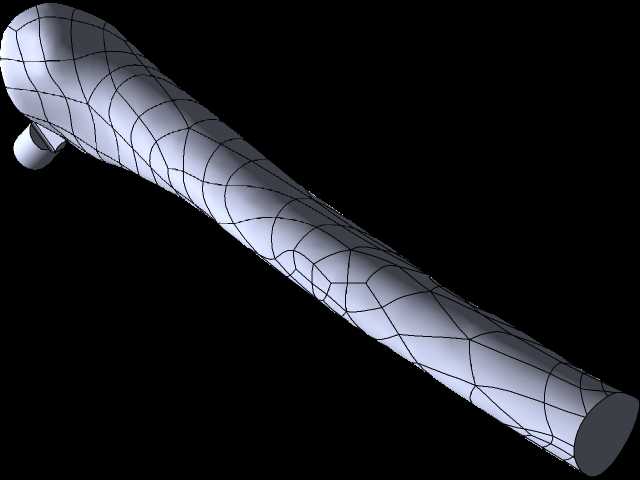

　　存在操作安全隐患。基于这些实际问题，本次手柄外形采用流线型变截面设计，整体沿握持方向做符合人体掌型的弧度过渡，从端部安装段到握持末端的直径逐步变化，对应掌心到指节的握持受力分布，让握持时的压力均匀分散在整个掌面，避免局部应力集中。手柄表面的网格状凹凸结构并非装饰性设计，而是经过实际操作验证的防滑结构，网格的凸起高度控制在1.2mm，凹槽宽度2mm，既能够在手部沾有少量切削液、润滑油时提供足够的摩擦力，避免扳动时打滑，又不会因为凸起过高导致握持时硌手，同时网格结构也能提升手柄铸件的结构强度，减少长期受力后的变形概率。从安装边界来看，手柄端部的安装轴径与CA6140车床操作机构的安装孔完全匹配，安装段长度经过尺寸校核，

　　装入后不会与周边的进给箱盖板、操作手轮等部件产生运动干涉，扳动手柄的全行程范围内，手柄与周边结构的最小安全间隙保持在5mm以上，避免操作过程中出现卡滞、碰擦的问题。功能特性层面，该手柄采用一体成型结构，不存在拼接装配的松动风险，材料选用45号钢经调质处理，表面做发黑防锈处理，能够适应车床加工车间多油污、多切削液飞溅的复杂工况，长期使用不会出现锈蚀、断裂问题。设计过程中还针对操作力矩做了适配优化，手柄的力臂长度经过反复核算，确保操作人员施加正常握力时，能够轻松带动操作机构完成档位切换、进给调节动作，不会因为力臂过短导致操作费力，也不会因为力臂过长导致操作行程过大、调节精度下降。从结构细节来看，手柄末端做了圆弧收边处理，没有尖锐棱角，

　　避免操作人员快速操作时被棱角划伤；安装段与握持段的过渡位置做了圆角过渡，减少应力集中，避免长期反复受力后在过渡位置出现断裂问题。在实际装车验证环节，该手柄适配CA6140车床的主轴变速操作位、进给量调节操作位、刀架锁紧操作位等多个手动操作点位，安装后操作手感顺滑，防滑效果优异，连续操作4小时以上手掌的酸胀感较传统直柄手柄有明显降低，且扳动手柄时的力矩传递直接，没有虚位，档位切换的反馈感清晰，能够帮助操作人员快速准确完成调节动作，减少辅助操作时间，提升车削加工的整体作业效率。针对车床日常维护的需求，该手柄的安装结构采用标准圆柱销定位，拆卸更换时无需特殊工具，即可完成快速拆装，日常清理时表面的网格凹槽内的油污、铁屑也能够通过车间常规的压缩空气吹扫或者毛刷清理快速清洁，不会出现积污难以清理的问题。
