CA6140车床用多孔镂空结构角膜安装构件

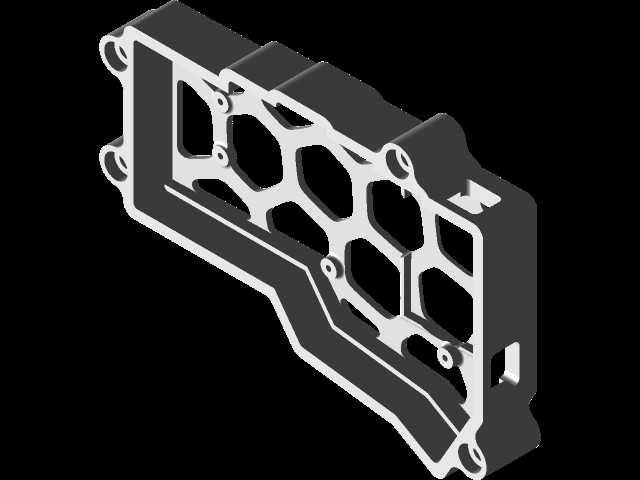

　　在普通卧式车床的日常运维与部件升级场景中，这类镂空结构的安装构件往往承担着传动侧防护与部件定位的双重作用，很多一线装配钳工在拆解CA6140主轴箱侧盖区域时，都会接触到这类结构的零件——它并非独立的功能执行件，而是作为角膜组件的承载基体，既要给内部的传动连杆、拨叉部件留出足够的运动避让空间，又要保证自身在机床持续振动工况下的结构刚度，避免长期运行出现连接松动、定位偏移的问题。从结构设计的逻辑来看，这款构件采用了非对称的异形轮廓，完全匹配CA6140车床床头箱对应安装位的腔体边界，外侧的阶梯凸台是为了贴合箱体的铸造止口，安装时不需要额外调整垫片就能保证配合面的贴合度，周边均匀分布的沉头孔位置完全对应原厂箱体的螺纹孔位，

　　替换安装时可以直接对位锁紧，不需要二次扩孔或者修配止口，能大幅降低现场维修的配作工作量。构件上的多组镂空孔并非单纯为了减重，每一处开孔的轮廓都经过了运动干涉校验：大尺寸的类六边形开孔对应内部拨叉的摆动行程，小尺寸的圆形过孔是为了给润滑管路、定位销留出穿装空间，相邻镂空区域之间的加强筋走向完全顺着机床运行时的应力传导方向布置，在壁厚控制在6mm的前提下，依然能承受主轴满负荷切削时传递过来的振动载荷，不会出现筋位断裂或者安装面翘曲的问题。很多新手设计人员在做这类机床覆盖承载件时，容易走入两个极端：要么为了保证刚度把整个零件做成实心结构，不仅增加零件重量，还会遮挡内部传动部件的观察空间，日常巡检时没法直接看到拨叉的到位情况；

　　要么过度追求减重把筋位做的过薄，机床运行几个月就出现筋位开裂、固定孔滑丝的问题。这款构件的设计就很好平衡了两者的需求，整体采用单侧带定位凸缘的结构，安装时凸缘卡入箱体的凹槽内，能承担大部分的剪切载荷，固定螺丝只需要提供锁紧力即可，不需要承受传动带来的剪切力，大幅提升了连接的可靠性。从安装边界来看，构件的整体外轮廓最大尺寸刚好适配CA6140床头箱对应位置的凹陷区域，突出箱体表面的高度不超过22mm，不会和溜板箱移动到主轴箱近端时的行程产生干涉，构件内侧的避让槽深度经过精确核算，即使是主轴最高转速运转时，内部的偏心传动件也不会和构件内壁发生摩擦，不需要装配时额外打磨修配内壁。在实际生产场景中，这类构件除了原厂备件替换之外，

　　也常用于老旧车床的数控化改造场景——改造时需要在原角膜位置加装位置传感器，这款构件的镂空结构刚好可以给传感器的安装支架留出固定位置，不需要在构件上额外开孔，只需要利用原有筋位上的预制小凸台就能固定传感器，能减少改造时的二次加工工作量。另外，构件表面的过渡圆角全部做了R2-R3的圆弧处理，没有尖锐的直角棱边，一方面是铸造或者铣削加工时能减少应力集中，避免零件热处理或者使用过程中出现开裂，另一方面也能避免装配维修时划伤操作人员的手部，符合机床设备的安全设计要求。很多维修人员在更换这类零件时，往往只关注孔位能不能对上，忽略了构件和内部运动部件的间隙校验，这款构件在设计阶段就已经把所有运动部件的极限位置包络都做了偏移校验，安装到位后所有运动间隙都保持在3mm以上，不会出现运动剐蹭的问题，即使是装配经验不足的新手，只要按照孔位锁紧固定，就能保证部件的正常运行，不需要反复调整垫片来凑间隙。
