CA6140车床配套圆形平板结构设计

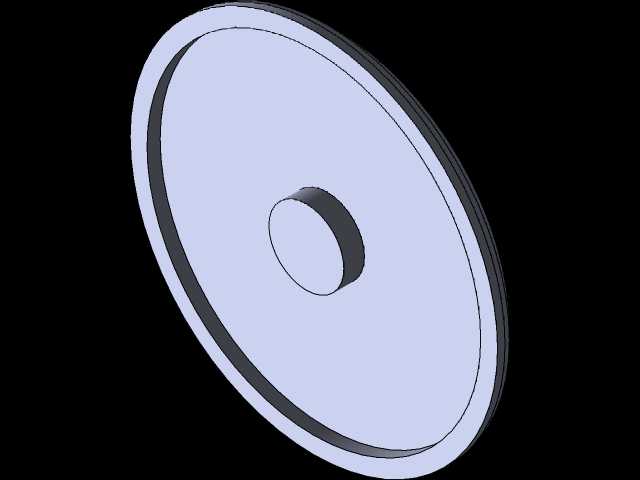

　　在普通卧式车床的加工场景中，这类带中心凸台的圆形平板属于CA6140车床的配套功能零件，主要承担工件装夹定位、辅助支撑的核心作用，日常多用于轴类、盘类零件加工前的基准面搭建，也可作为小型工装的安装基座使用。从结构设计逻辑来看，整体采用圆盘式主体加中心同轴凸台的构型，主体大平面的平面度公差控制在IT7级区间，能够保证与车床主轴端面或者花盘安装面的贴合度，避免装夹后出现翘曲导致的加工振纹；中心凸台与主体圆盘保持严格的同轴度要求，凸台外圆尺寸与对应安装孔位采用间隙配合设计，装配时可快速实现定位找正，减少现场安装的调校时间。

　　实际生产应用中，这类平板常配合卡盘、花盘使用，当加工偏心件或者不规则外形的盘类零件时，可将工件预先固定在平板平面上，通过平板的基准面传递装夹力，避免直接夹持薄壁工件导致的变形问题；平板外缘的环形台阶结构，主要用于安装快换压块或者防护挡板，台阶的高度差经过精确计算，既不会干涉刀具的走刀路径，也能为压装组件提供足够的限位支撑面。设计过程中充分考虑了车床加工的受力特性，主体圆盘的厚度经过刚度校核，在最大装夹载荷下的平面变形量控制在0.02mm以内，不会因为长期装夹受力出现基准面凹陷的问题；中心凸台的高度根据车床主轴端的内凹深度匹配设计，安装后凸台端面与主轴内孔端面保留0.1mm的安全间隙，避免装配时出现硬接触导致的贴合不实。

　　从安装边界来看，平板的最大外圆尺寸适配CA6140车床的花盘安装范围，外缘均匀分布的沉头孔位置与花盘标准T型槽的位置对应，可直接使用标准螺栓完成固定，不需要额外制作转接板；中心凸台的内孔可根据使用需求加工成通孔或者螺纹孔，用于安装定位芯轴，拓展平板的装夹适配范围，比如加工带中心孔的轴类零件时，可插入对应直径的芯轴实现快速定心，大幅缩短工件装夹的找正时间。日常使用场景中，这类平板也可作为车床工序间的检测基准，将加工完成的盘类零件放置在平板平面上，配合百分表检测端面跳动、平面度等形位公差，不需要额外转运到计量室的检验平台上，能够提升现场工序检测的效率。

　　结构细节上，平板所有锐边均做了R0.5的倒角处理，避免安装和使用过程中划伤操作人员，也能减少应力集中导致的零件开裂风险；主体平面与凸台的过渡位置采用圆角过渡，避免热处理过程中出现应力集中导致的裂纹，同时也能提升零件整体的抗疲劳强度，在反复装夹拆卸的使用场景下，不会因为应力集中出现结构损坏。针对车床加工时的切削液冲刷场景，平板表面没有设计多余的凹槽或者死角，切削液和铁屑能够顺着倾斜的盘面自然滑落，不会在表面积聚，日常清理只需要用压缩空气吹扫即可，维护难度极低。在加工工艺适配性上，该平板的结构完全适配CA6140车床自身的加工能力，可直接在本机床上完成自身的车削、钻孔等工序加工，不需要借助其他大型加工设备，车间小批量制作时的工艺门槛极低，也方便后期使用过程中对磨损的基准面进行重新车削修复，延长零件的整体使用寿命。
