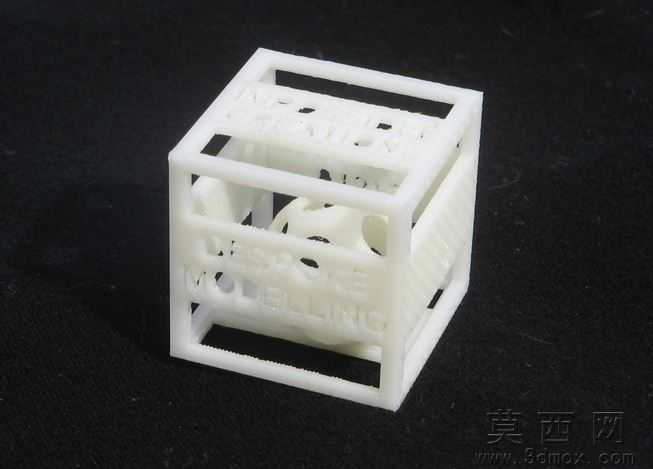

镂空立方嵌套活动球创意3D打印摆件

本作品采用参数化三维建模思路完成整体结构设计，建模阶段优先保证一体成型的可打印性，无需额外装配工序即可实现嵌套活动结构。首先构建外框立方体基础形态，对立方体六个面做等距镂空处理，保留等宽边框形成笼式外轮廓，边框厚度经过反复校准，既保证打印过程中不会出现翘曲变形，也避免边框过厚导致整体重量偏大、内部活动空间不足。外框的各个立面预留了浅浮雕标识区域，建模时通过曲面偏移与布尔运算将标识图案凹陷于边框表面，深度控制在0.3mm，既保证标识清晰可辨，又不会破坏边框的整体结构强度，也不会在打印时产生多余支撑。内部嵌套结构采用双层同心球设计，建模时严格计算各层球体与外框、内外球体之间的间隙，预留0.2mm的活动公差，保证打印完成后内部球体可以在外框笼体内自由转动，内层球体也可相对于外层球体灵活晃动，全程无需组装，所有结构在打印过程中一次成型。材质适配方面针对ABS塑料的打印特性做了专项优化，所有悬空部位的倾斜角度均大于45度，无需添加额外支撑结构即可顺利打印，避免后期去除支撑破坏表面细节。结构设计上充分考虑FDM3D打印的层积成型特性，所有转角处均做R0.5mm的圆角过渡，避免打印时出现应力集中导致的开裂问题，外框边框的连接节点做了加厚处理，提升整体抗摔性能。设计过程中反复调整内部球体的镂空率，既减轻整体重量保证转动灵活性，也避免球体壁过薄导致打印失败，内外球体的表面均做了微弧面处理，减少转动时的摩擦阻力，让晃动时的手感更加顺滑。整体结构没有任何可拆卸的零散部件，所有活动结构均被封闭在立方外框内部，不存在零件脱落的风险，既可以作为创意展示摆件，也可作为3D打印一体成型结构的验证样件，该结构逻辑还可拓展至金字塔等其他外轮廓形态，适配不同的展示与定制需求。
