带式传动支撑调节机构装配结构设计

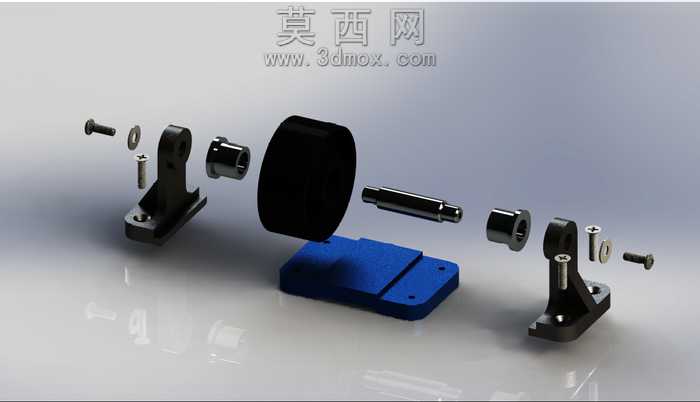

本作品采用三维参数化建模方式完成整套机构的数字化设计，建模过程中严格遵循机械设计的公差配合规范，对每一个零部件的尺寸参数进行精准定义，确保各部件装配后不存在干涉问题。从爆炸视图呈现的结构来看，整套机构包含左右对称布置的立式支撑座、蓝色安装底板、黑色传动滚轮、金属转轴、轴套、内六角螺栓、平垫圈等多类零件，建模时对每类零件的特征进行分步构建：支撑座部分先绘制底座的安装孔位轮廓，通过拉伸特征生成带加强筋的座体结构，再对轴承安装孔进行同轴度约束，保证转轴装配后的转动顺滑度；安装底板采用拉伸加倒角的建模方式，预留的四个沉头安装孔可实现整套机构在设备台面的快速固定，底板表面做了平整化处理，与支撑座的接触面设置了贴合约束，避免装配后出现晃动。传动滚轮部分采用回转体建模逻辑，先绘制滚轮的截面轮廓通过旋转生成主体，再对滚轮的圆柱面做粗糙度模拟设置，还原橡胶类滚轮的哑光质感，滚轮中心的通孔与转轴采用间隙配合设计，保证滚轮可随转轴顺畅转动。金属转轴部分建模时对轴肩、轴端的定位结构做了精准还原，轴肩位置可实现对滚轮、轴套的轴向定位，避免传动过程中出现部件窜动问题；紧固件部分严格按照内六角螺栓、平垫圈的标准件参数建模，螺纹特征采用装饰螺纹线结合简化牙型的方式呈现，既保证模型的视觉真实性，又控制了整体模型的文件体量。渲染阶段采用工作室级别的光照设置，主光源从斜上方45度投射，搭配辅助补光消除零件暗部的死黑区域，地面设置了微弱的反射效果，清晰呈现各零件的轮廓与材质差异：金属类零件赋予了抛光钢材质，调整反射强度与高光参数还原金属冷硬质感，黑色滚轮赋予了哑光橡胶材质，适当降低反射率突出橡胶的磨砂触感，蓝色底板赋予了喷塑金属材质，设置细微的颗粒质感模拟工业喷塑层的表面效果。整套设计的核心思路是实现带传动机构的模块化快装，左右对称的支撑结构可保证滚轮转动时的受力平衡，所有紧固件均采用标准件设计，便于后期的维护更换，爆炸视图的呈现方式清晰展示了各零件的装配顺序与配合关系，可直接用于机械装配教学、机构原理演示以及非标设备的传动模块选型参考，建模过程中对零件的可加工性做了充分考量，所有结构均不存在无法加工的倒扣或特殊曲面，可直接导出工程图用于生产制造。
