回转式中空罐体车削加工实体造型

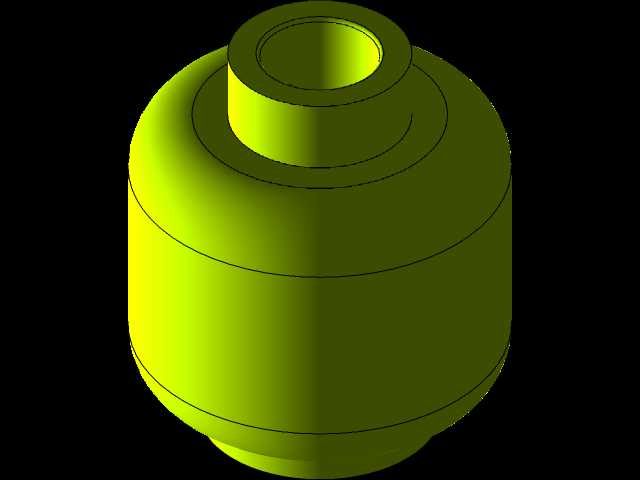

　　该回转罐体类零件的三维造型完全围绕普通卧式车床的加工能力搭建，整体为同轴回转体结构，适配CA6140这类常规卧式车床的装夹与走刀范围，无需额外定制工装即可完成大部分外轮廓与内孔的切削作业。从实际加工场景来看，这类带中空腔体的回转件常作为小型储液腔体、缓冲罐或者管路过渡连接件使用，在低压流体输送、小型设备润滑回路、气动系统缓冲段中都能见到同类结构的应用，零件顶部的凸起颈口用于对接管路或者安装端盖，底部的收窄段则可直接嵌入配套基座或者通过法兰完成固定。

　　造型设计阶段优先遵循车削工艺的成型逻辑，所有外表面均由同轴圆柱面、过渡圆弧与环形台阶组成，没有偏心结构或者异形曲面，一次装夹即可完成外圆、端面与台阶的粗精加工，避免多次装夹带来的同轴度误差。零件中部的大直径圆柱段为主体容纳腔，外壁设置的多道环形台阶一方面用于强化筒体的径向刚度，降低薄壁腔体受压后的形变量，另一方面也可作为安装定位的基准面，配合卡环或者限位套实现轴向位置锁定。顶部颈口的内径与主体腔体贯通，中空结构的壁厚沿轴向保持均匀过渡，既避免了局部壁厚差过大导致的铸造或者切削应力集中，也能在保证腔体容积的前提下控制零件整体重量。

　　从安装边界来看，零件最大外径处于筒体中段，轴向总高度与最大外径的比例适配常规车床的刀架行程，颈口的外圆直径小于筒体直径，装夹时可优先夹持底部收窄段完成上端面与内孔的加工，再二次装夹颈口部位加工底部轮廓，两次装夹的定位基准均选择已加工的圆柱面，能有效保证两端的同轴度要求。颈口端面预留的平整结合面可直接放置密封垫片，对接管路时无需额外加工密封槽，底部的弧形收窄结构既消除了筒体下端的应力集中尖角，也能让零件在立式安装时自动对中基座的定位孔。

　　建模过程中所有回转轮廓均通过旋转特征生成，内壁的中空腔体从颈口端面延伸至筒体下部，腔体内壁无突兀拐角，流体介质流经时不会出现滞留死角，也方便后续加工过程中的排屑与内壁清理。外轮廓的各段台阶过渡处均设置了小半径圆角，避免车削走刀时刀具在尖角位置产生振动波纹，同时也能降低零件工作过程中应力集中开裂的风险。整个造型的尺寸链完全围绕车削加工的公差特性设置，各段直径的公差等级可按照IT7-IT8选取，端面与轴线的垂直度、内外圆的同轴度都能通过普通车床的常规加工精度保证，无需后续磨削或者镗削工序即可满足一般工况的使用要求，对于小批量试制或者教学场景下的车削工艺演示都有较强的适配性。
