Robocon赛事全向转向轮组机器人底盘

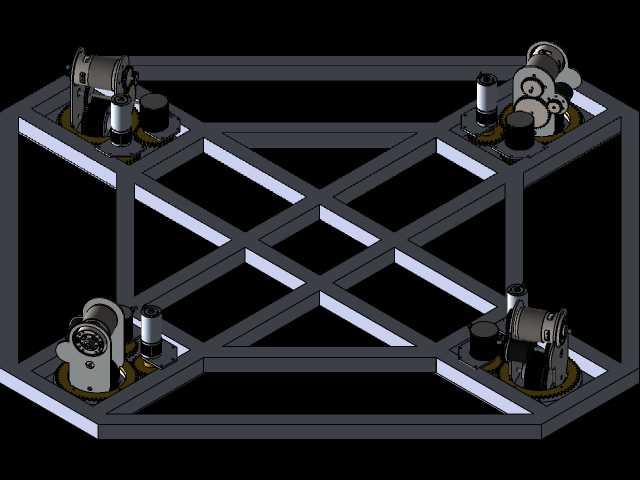

　　这套舵轮式移动底盘，是面向Robocon竞技赛事场景开发的四轮独立转向行走基座，整套结构围绕赛场内高频横移、原地回转、斜向走位、急停变向的动作需求搭建，四个角部分别布置一套集成转向与行走驱动的舵轮模组，模组直接固定在框架式底盘的四角安装位上，轮组输出轴线与底盘安装基准面垂直对位，避免行走过程中出现轮胎偏磨、转向卡滞的问题。

　　底盘主体采用矩形管材拼接成桁架式框体，内部交叉布置斜向支撑梁，在控制整体自重的前提下，把底盘受冲击时的形变量控制在赛事允许范围内，框架预留的中空区域既可以给上层执行机构、电控元件、动力电池留出安装空间，也能避让舵轮转向时的运动包络，防止轮组在大角度回转过程中和架体发生硬干涉。

　　单套舵轮模组同时集成行走驱动与转向传动两部分：行走端通过减速结构把动力传递到橡胶行走轮，提供赛场行进所需的牵引力；转向端通过齿轮啮合带动整个轮组支架绕竖直轴线回转，四个轮组可以独立匹配转向角度，不需要像传统差速底盘那样依靠轮速差实现转向，既可以完成常规的前进后退动作，也能让四个轮组偏转至相同角度实现整车横移，或是各自偏转对应角度完成绕车体中心的零半径自转，在狭窄赛场区域内调整位姿时不需要反复倒车挪位。

　　设计过程中首先锁定的是底盘外轮廓边界，长宽尺寸完全匹配赛事规则里的机器人入场尺寸限制，框架底部离地高度预留出足够的越障余量，防止赛场地面接缝、小型凸起剐蹭底盘梁体；四角舵轮的安装孔位采用统一基准加工，四个轮组的回转中心坐标相对于底盘中心对称分布，后续电控标定轮组里程、转向角度时可以直接套用对称参数，减少逐轮调试的工作量。

　　模组内部的传动齿轮、支撑轴承、驱动元件都做了分层布置，动力件和传动件之间预留装配调整间隙，日常维护时可以单独拆解某一套舵轮更换易损件，不需要把整个底盘完全拆散；轮组外侧的支架既承担传动件的防护作用，也作为走线槽的固定基点，动力线和编码器线束沿着支架、底盘梁体规整布置，避免轮组连续回转时拉扯线束。这类舵轮底盘除了赛事场景，同样可以迁移到厂区物料转运、狭小空间巡检设备的行走基座设计中，框架式的基底也方便后续在上方加装机械臂、载物平台、抓取机构等不同功能组件，适配多类移动作业需求。
