CA6140车床蜗轮蜗杆减速传动总成

　　这套传动总成对应普通卧式车床进给链末端的大减速比执行段，核心采用圆柱蜗杆与渐开线蜗轮啮合的交错轴布局，输入轴与输出轴空间垂直，在CA6140这类常规卧式车床上承担溜板箱慢速进给、光杆动力降速增扭的作用，把主轴箱传递过来的高转速小扭矩动力转换为刀架纵向、横向走刀所需的低转速大扭矩输出，避免走刀过程中因切削负载波动出现窜动或爬行。

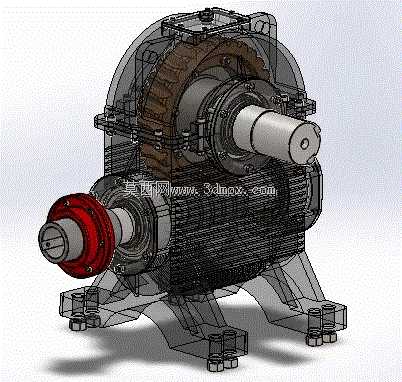

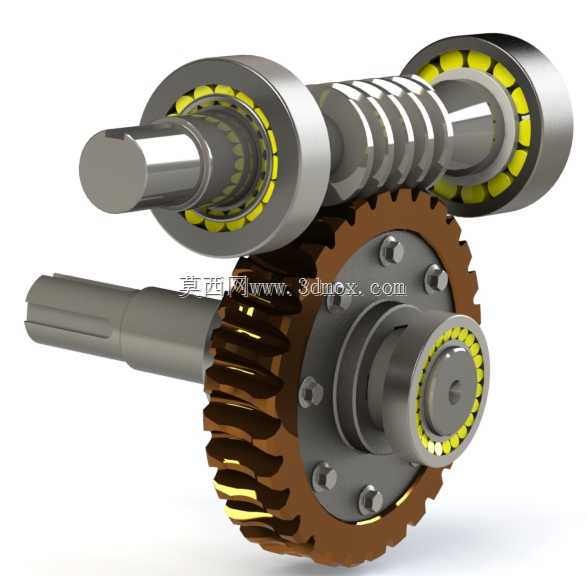

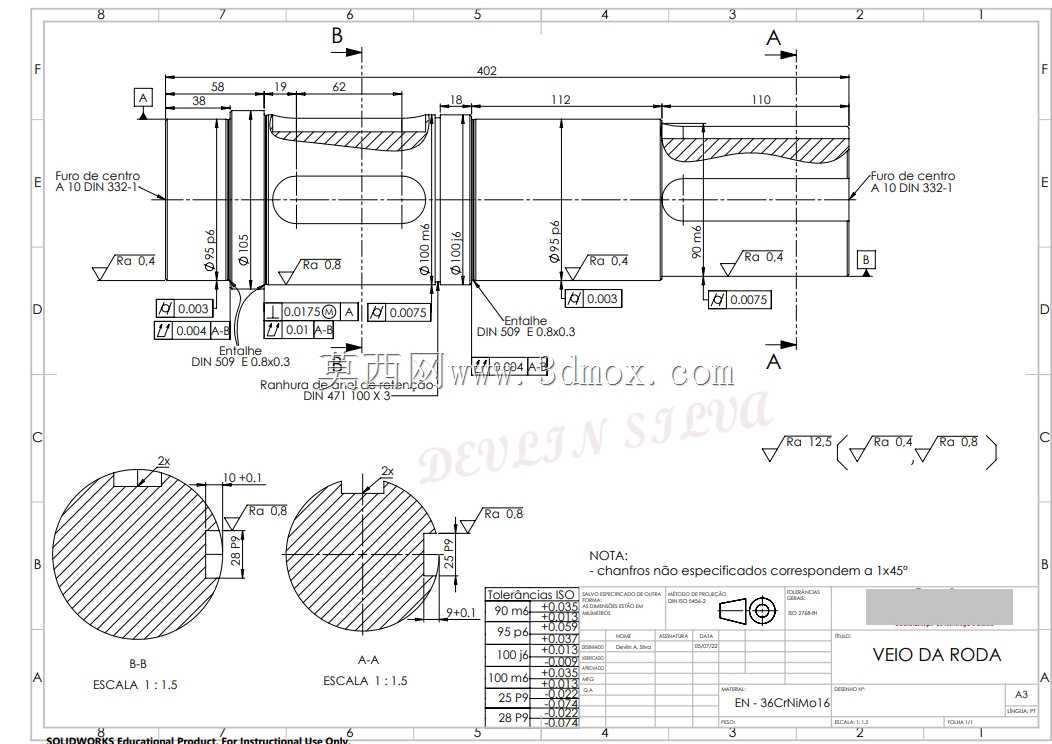

　　从结构排布来看，蜗杆轴两端采用成对圆锥滚子轴承支承，轴承内圈靠轴肩与锁紧套定位，外圈嵌入箱体轴承座孔后由端盖压紧，可同时承受径向切削力与蜗杆啮合产生的轴向分力；蜗轮输出轴同样配置两端支承轴承，靠近蜗轮侧的轴承选用带保持架的滚子组件，轴端预留花键连接段，可直接对接车床溜板箱的进给输出齿轮，安装时轴系的中心高、轴向窜动量都要匹配溜板箱原有安装腔体的边界尺寸，蜗轮外圆与箱体内壁需保留足够安全间隙，避免运转时润滑油搅动剐蹭壳体。

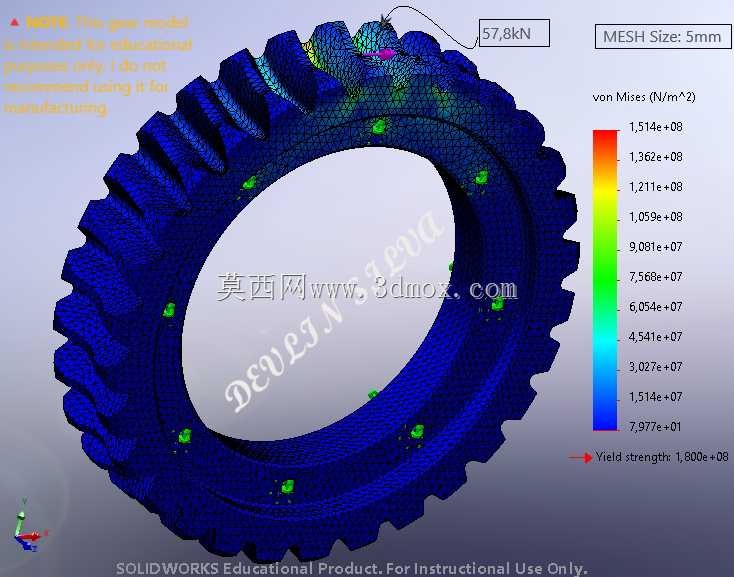

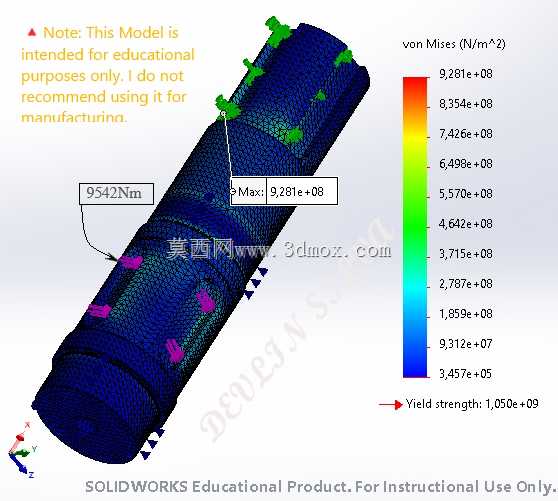

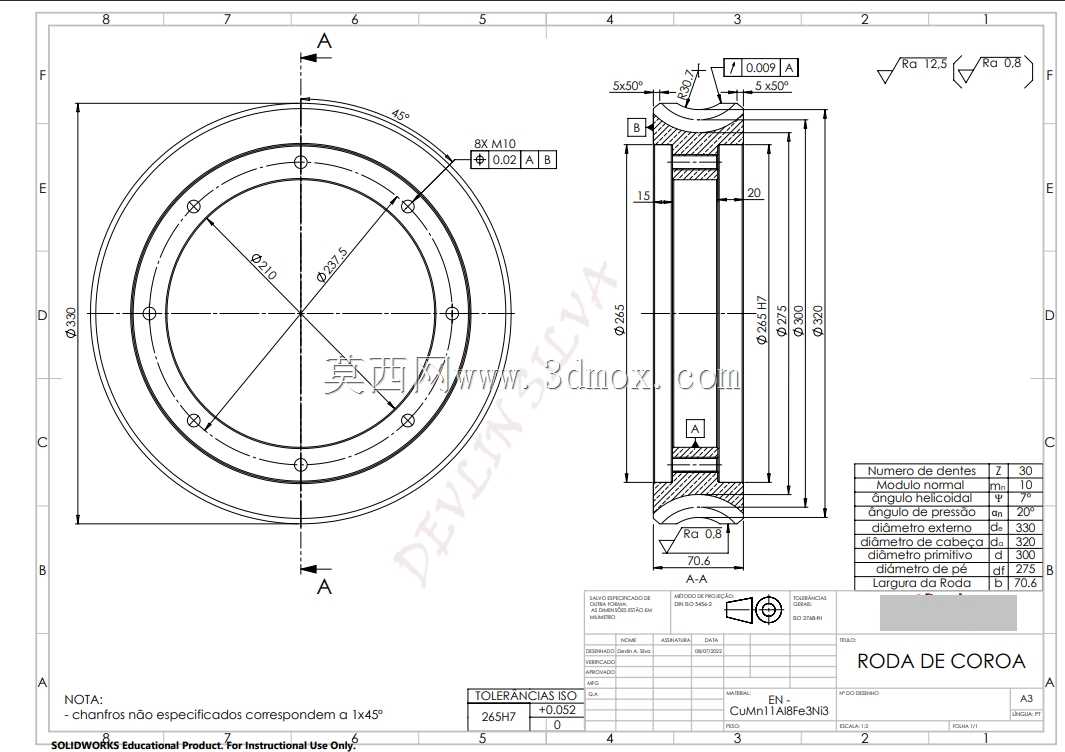

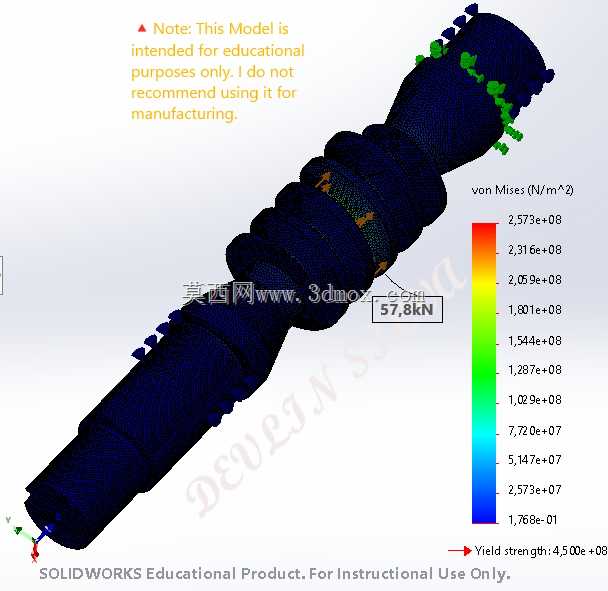

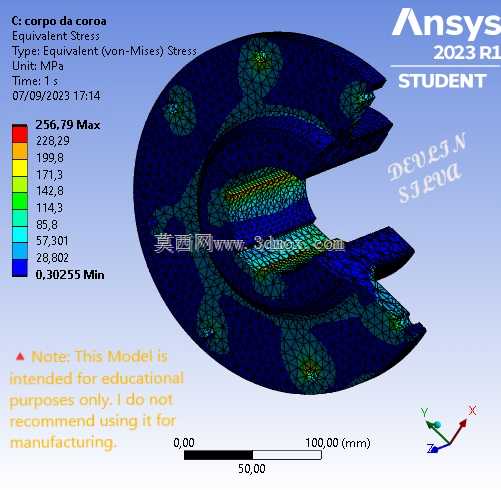

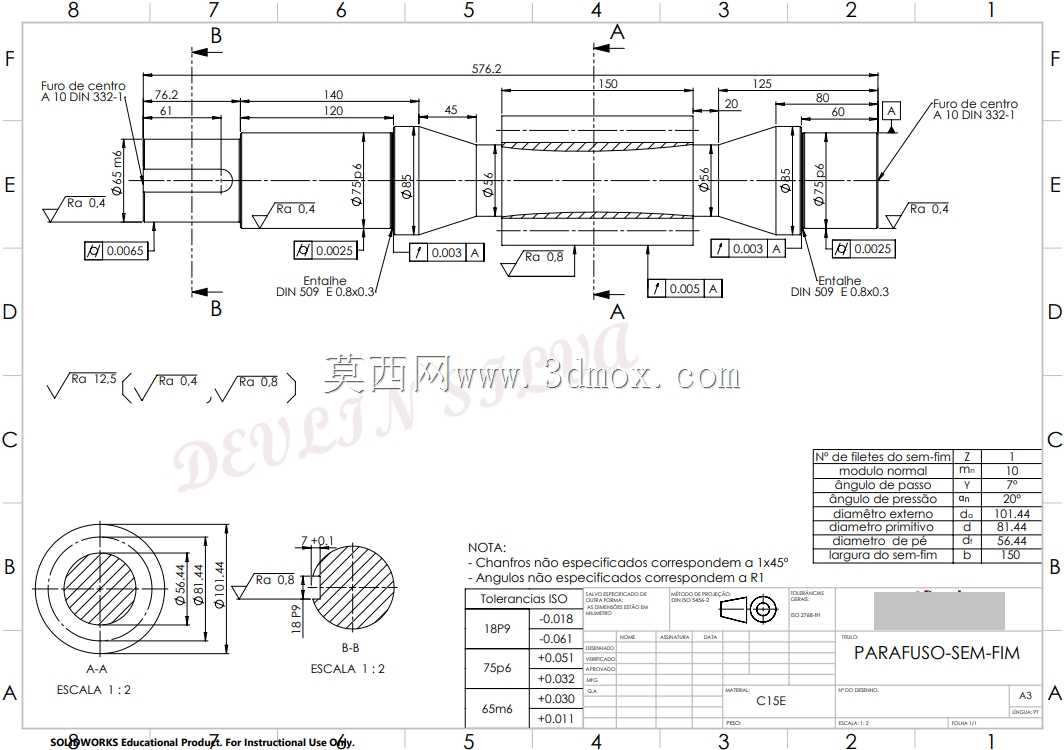

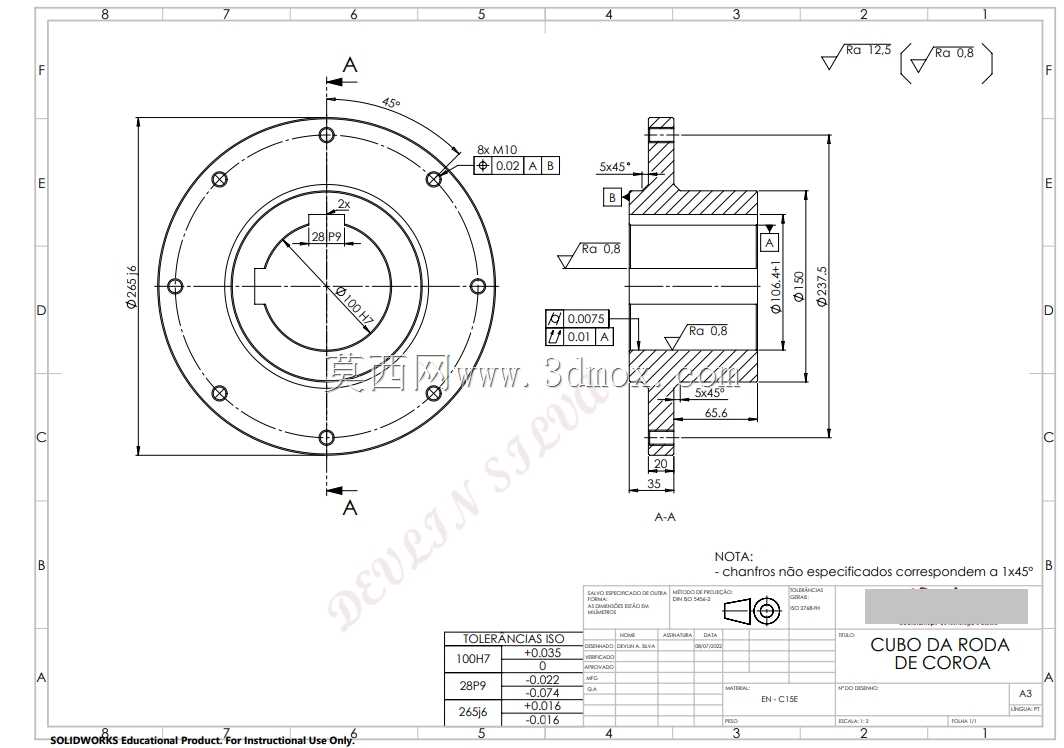

　　设计阶段优先保证30:1的传动比匹配车床进给量序列，蜗杆采用多头阿基米德齿形，加工时可通过车床车削直接成型，蜗轮齿圈采用锡青铜材质嵌装在钢制轮毂上，轮毂与齿圈通过螺栓紧固传递扭矩，既降低啮合副的摩擦磨损，又控制贵重有色金属的用料成本。建模过程中完整还原了轴承滚动体、保持架、端盖连接螺栓、轴端定位挡圈的全部细节，啮合侧隙按照普通机床进给传动的常规公差设定，既可以用于进给箱装配干涉校验，也能直接导入仿真环境完成轴系刚度、齿面接触应力的有限元校核，输出轴额定承载扭矩按9542Nm工况校验，满足车床重载切削走刀的负载要求。

　　实际装配时需先调整蜗杆轴的轴承预紧量，再配磨调整垫保证蜗轮蜗杆的啮合接触斑点沿齿长、齿高方向均匀分布，注油后啮合面可形成稳定动压油膜，长期运行磨损后可通过侧端调整垫片补偿齿侧间隙，维持进给传动的定位精度，整套结构完全适配普通卧式车床溜板箱的改造、备件测绘与教学演示场景。
