镂空交织曲面立方体创意造型结构

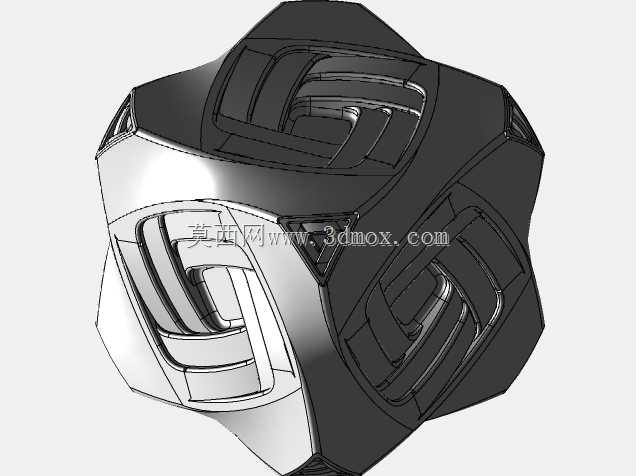

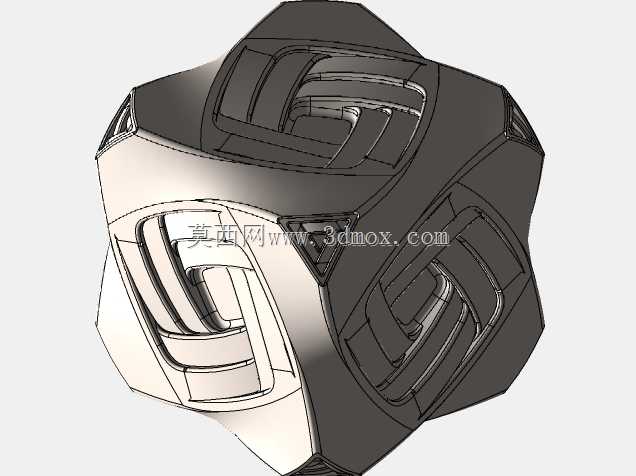

　　这类带连续交织曲面的镂空立方体结构，常被用作工业设计领域的造型验证样件，也可作为文创摆件、机械结构教学演示件使用，在曲面建模教学、五轴加工工艺验证场景中也有较高的应用价值。从结构设计逻辑来看，整体以正六面体为基础轮廓，对六个面的棱边做了大半径圆弧过渡，消除了原始立方体的尖锐棱角，让整体外轮廓趋近于带弧面的类立方形态，避免应力集中的同时也提升了视觉柔和度。每个面的核心区域采用多层嵌套的回形交织曲面设计，曲面之间通过等距偏移保证壁厚均匀，相邻面的曲面结构在棱边位置做了平滑衔接，没有出现曲面断裂或者曲率突变的问题，这种连续曲面的设计对建模时的曲面连续性控制有较高要求，需要通过多组基准面的分割、曲面修剪、实体加厚等操作配合完成。

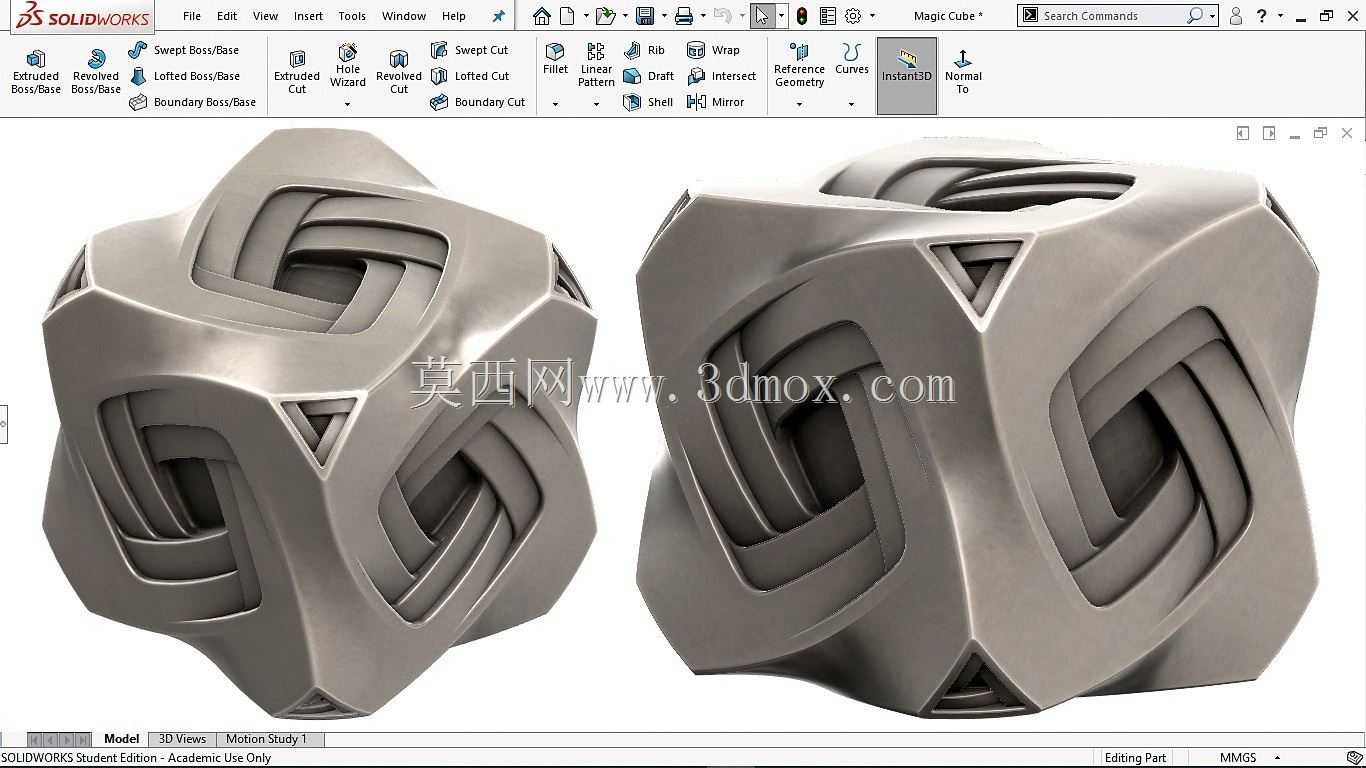

　　从加工适配性来看，该结构如果采用金属3D打印工艺制作，不需要额外添加支撑结构，镂空区域的粉末可以自然排出，整体壁厚控制在2-3mm区间即可满足结构强度要求，外轮廓最大尺寸控制在100mm以内时，既适合桌面级设备加工，也能作为教学样件清晰展示曲面结构细节；如果采用五轴铣削加工，需要提前规划刀具路径，对交织曲面的内侧区域采用小直径球头刀清根，避免加工残留。结构设计过程中，需要先确定立方体的中心基准，以三个互相垂直的基准面为对称基础，先完成单个面的曲面造型，再通过圆周阵列、镜像等操作完成其余五个面的结构搭建，之后对棱边位置的曲面做合并修剪，保证所有曲面G2连续，最后通过加厚命令生成实体，过程中需要反复检查曲面的偏移可行性，

　　避免出现曲面自交导致加厚失败的问题。这类结构没有额外的安装定位结构，作为摆件使用时可直接放置于平面，作为工艺验证件时可通过底部平面装夹固定，不需要额外设计安装孔位，整体结构无活动部件，属于一体化成型的静态结构，曲面的交织设计既提升了视觉层次感，也在不额外增加重量的前提下提升了结构的抗形变能力，相比实心立方体重量降低60%以上，同时保留了足够的结构刚度。
