单轴旋转倾斜联动第五轴传动机构

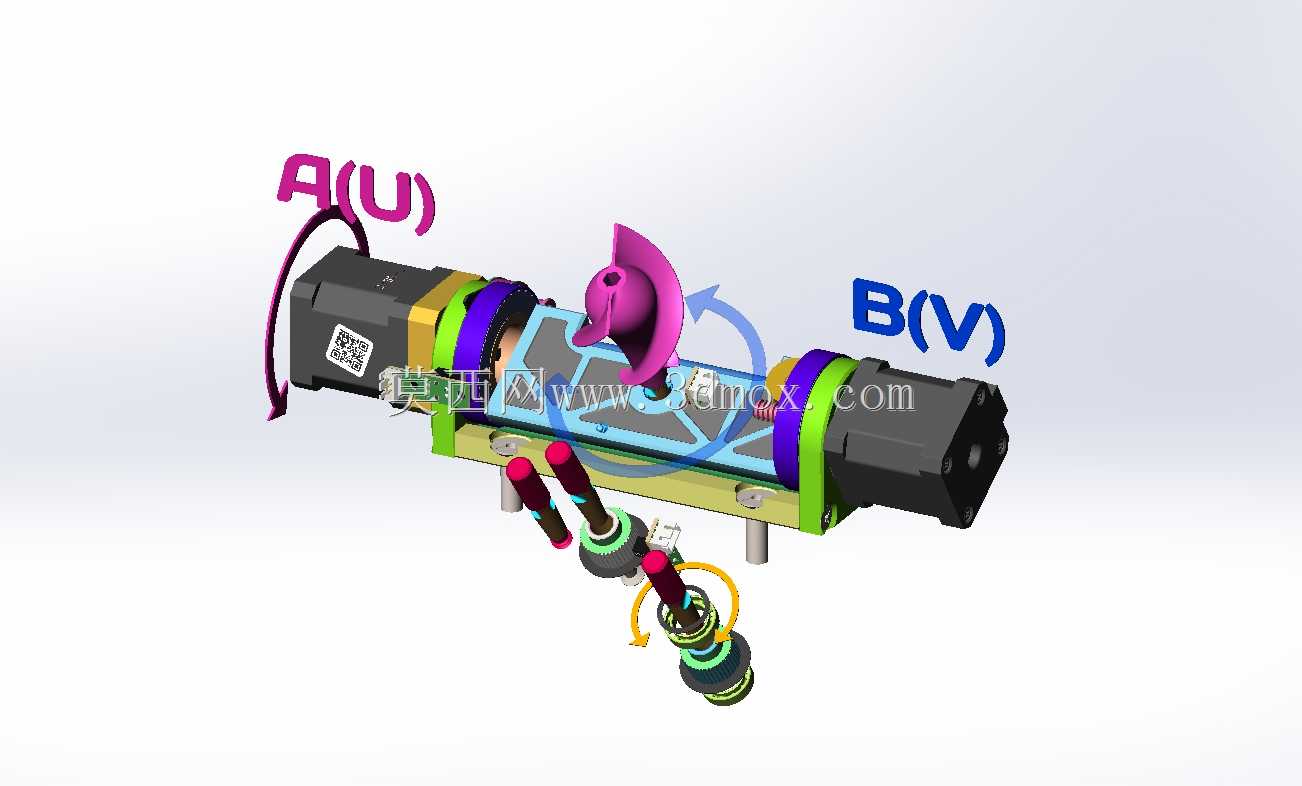

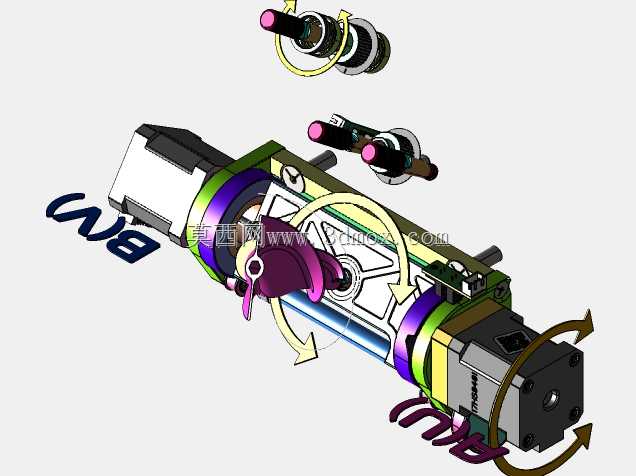

　　这套单轴联动旋转倾斜机构，主要面向小型精密加工工位的多姿态工件装夹需求，常见于小型精密零件的多面加工、视觉检测工位的姿态调整、小型装配线的工件角度切换场景，可直接集成在小型工作台面，替代传统需要多次装夹的单自由度工装，减少重复装夹带来的定位误差。从结构布局来看，整套机构采用双端支撑的卧式主轴布局，两端的驱动单元通过同步带轮组传递扭矩，中间的载物平台可绕主水平轴完成整周旋转，同时下方的倾斜调节轴组可带动载物平台完成设定角度范围内的俯仰动作，两个运动轴的动作可联动配合，实现工件在空间内的多姿态定位，满足不同加工角度的作业需求。设计过程中优先考虑了安装边界的紧凑性，整体横向跨度控制在小型工作台可容纳的范围内，底部预留了标准的安装孔位，

　　可直接通过螺栓固定在通用铝型材工作台或者机床T型槽台面上，不需要额外制作过渡安装板，降低集成时的加工成本。传动部分的带轮张紧结构做了快调设计，维护时不需要拆解主体机架，仅通过侧边的张紧螺栓即可调整同步带的预紧力，日常运维的操作空间预留充足，不会出现工具无法伸入的干涉问题。载物平台的表面预留了通用的T型槽和螺纹孔阵列，可适配不同规格的夹具安装，不管是小型气动卡盘、真空吸附台还是定制的仿形工装，都能直接找到对应的安装点位，不需要额外在平台上二次打孔。旋转轴的密封结构采用了接触式密封圈，可阻挡加工过程中产生的切屑、切削液进入传动腔，避免带轮和轴承出现过早磨损；倾斜轴组的限位结构做了硬限位加软限位的双重设计，硬限位采用高强度缓冲块，

　　可在超程时吸收冲击载荷，软限位的触发位置可根据实际使用需求调整，适配不同角度范围的作业要求。整套机构的重心经过配平设计，在大角度倾斜时不会出现偏载倾覆的问题，底部支撑脚的位置经过受力仿真优化，即使在高速旋转启停时，也能保证整体的稳定性，不会出现明显的振动传递到安装基座上。走线部分采用了内部拖链布局，所有驱动线缆和传感器线缆都从机架内部的走线槽穿过，外部没有裸露的线缆，避免运动过程中线缆被拉扯或者被切屑刮损，提升长期运行的可靠性。
