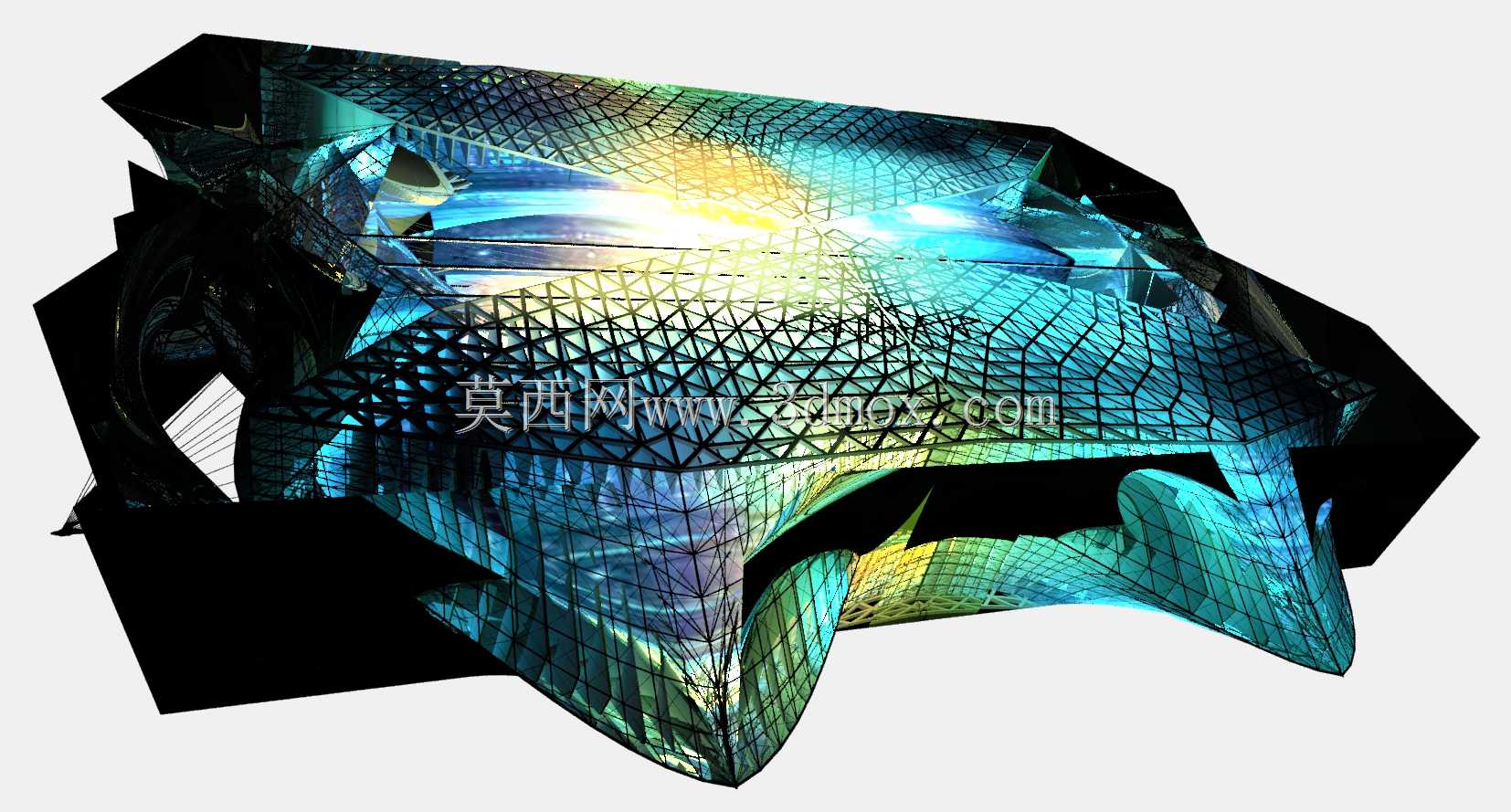

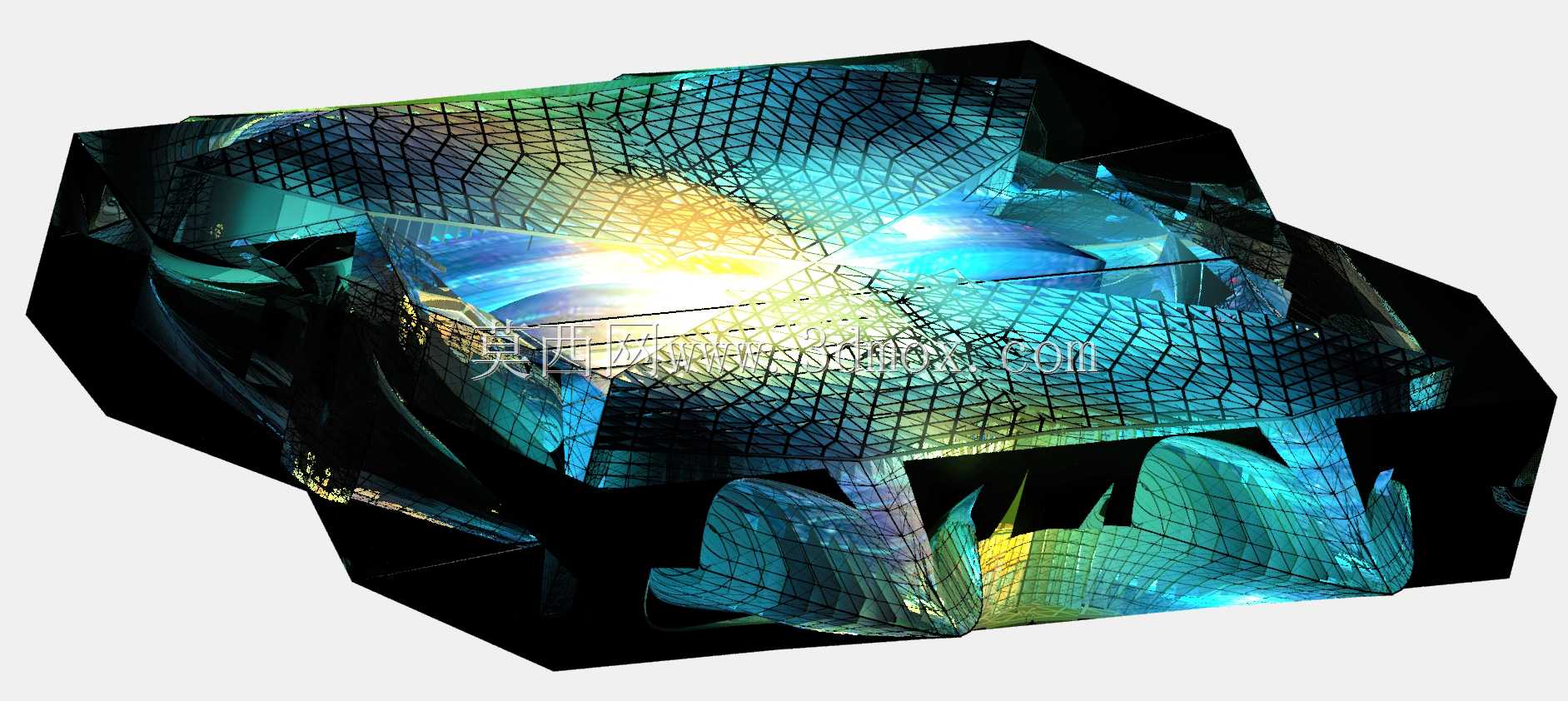

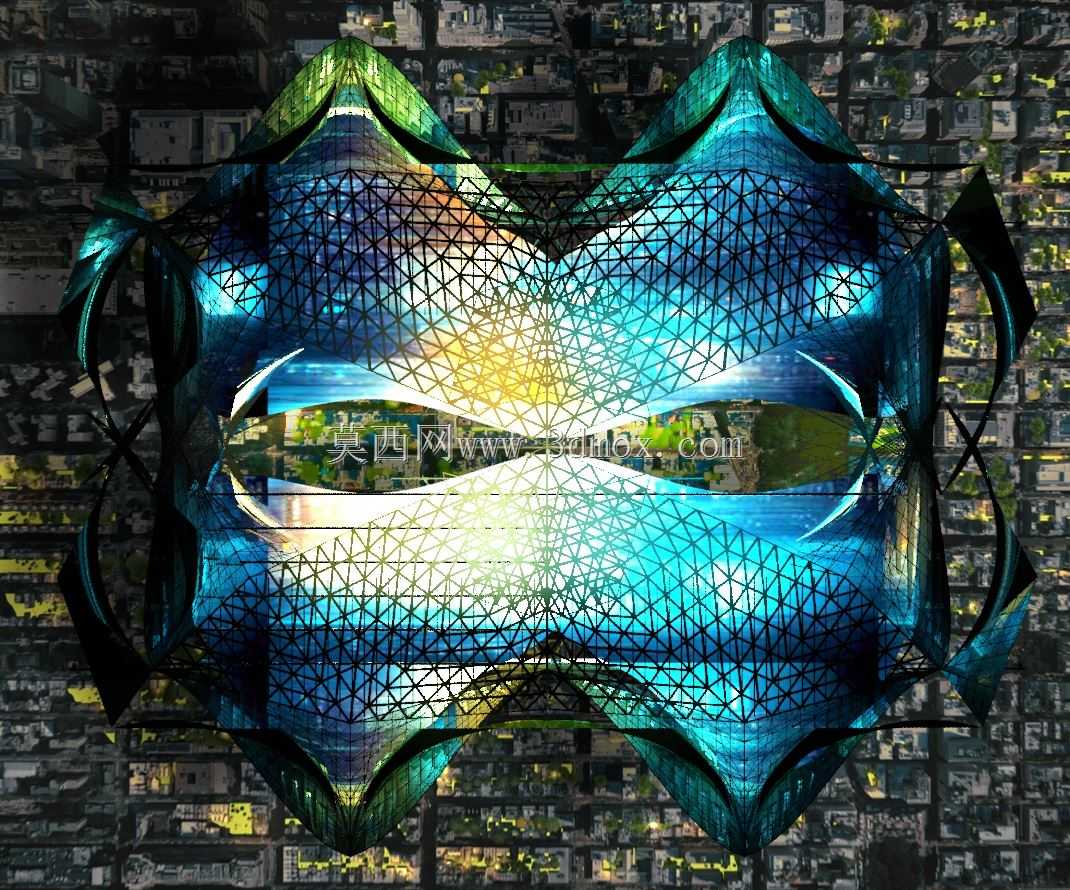

异形参数化网格外立面建筑结构设计

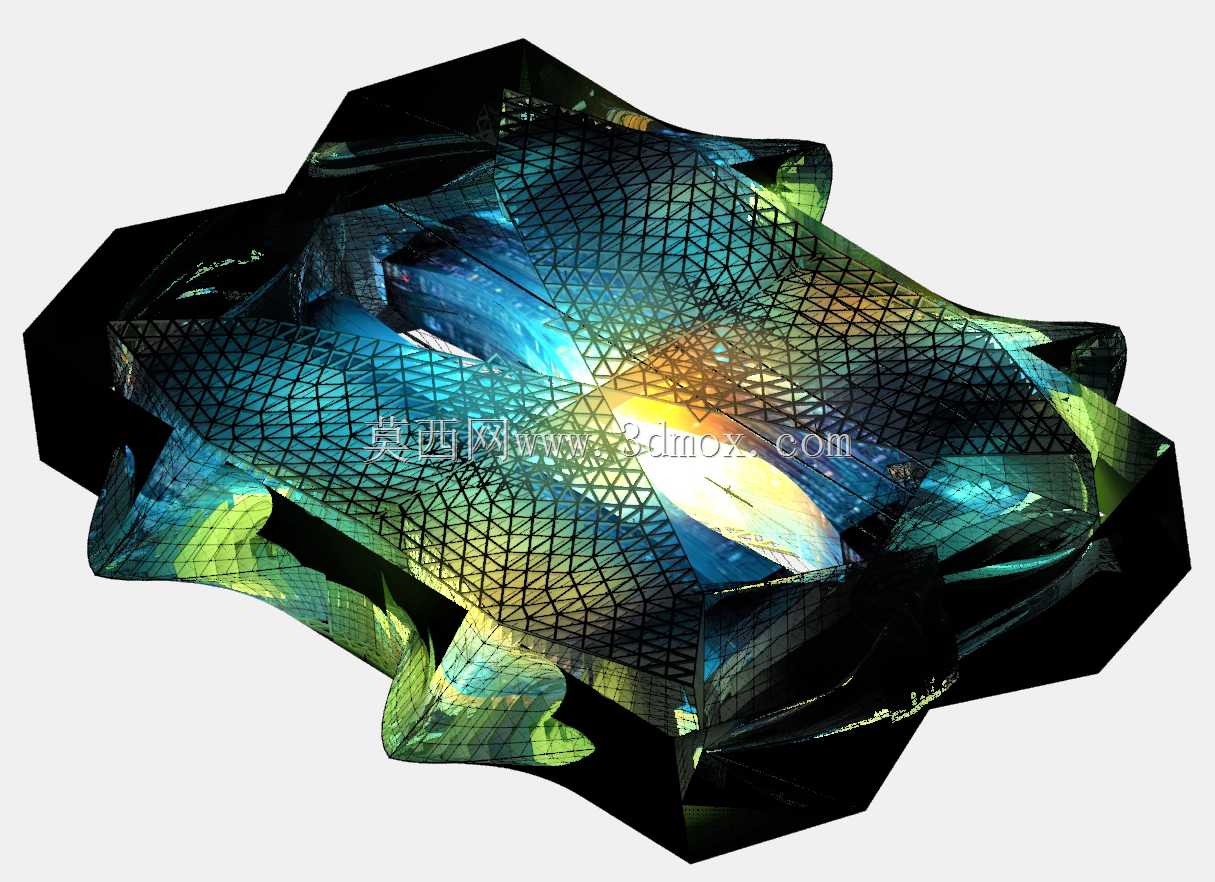

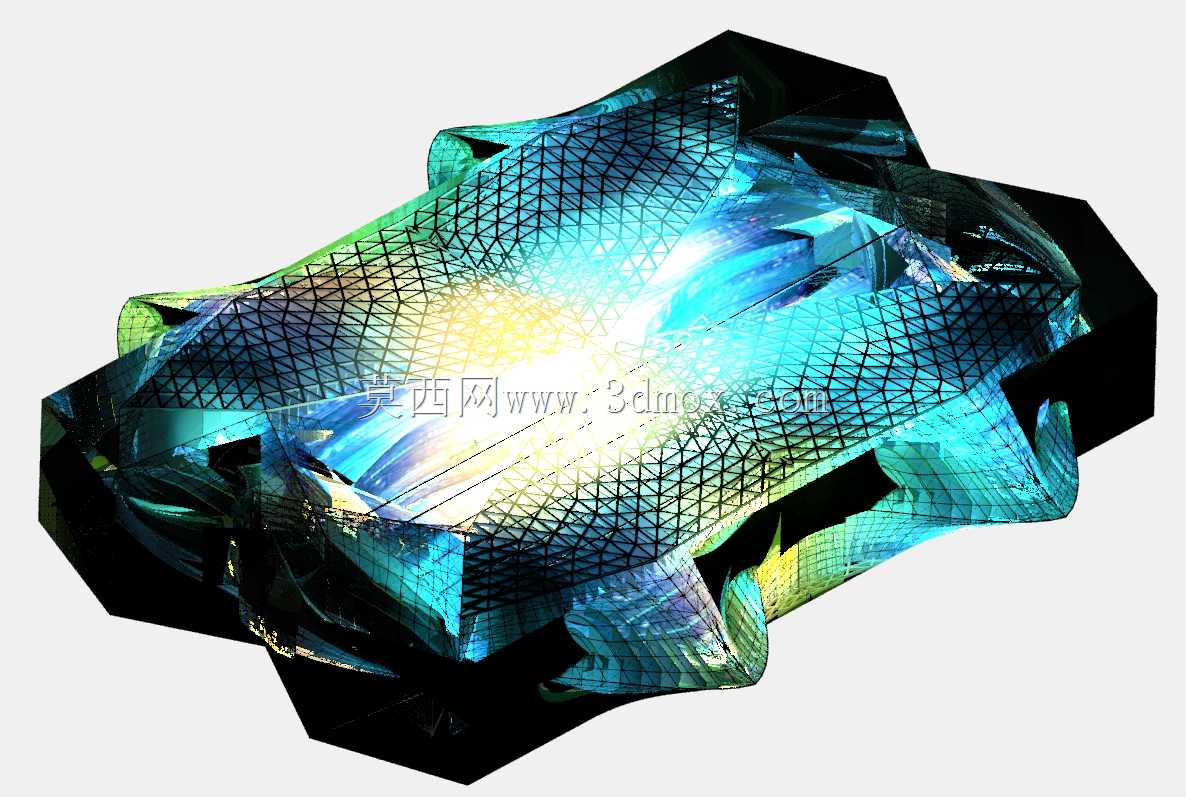

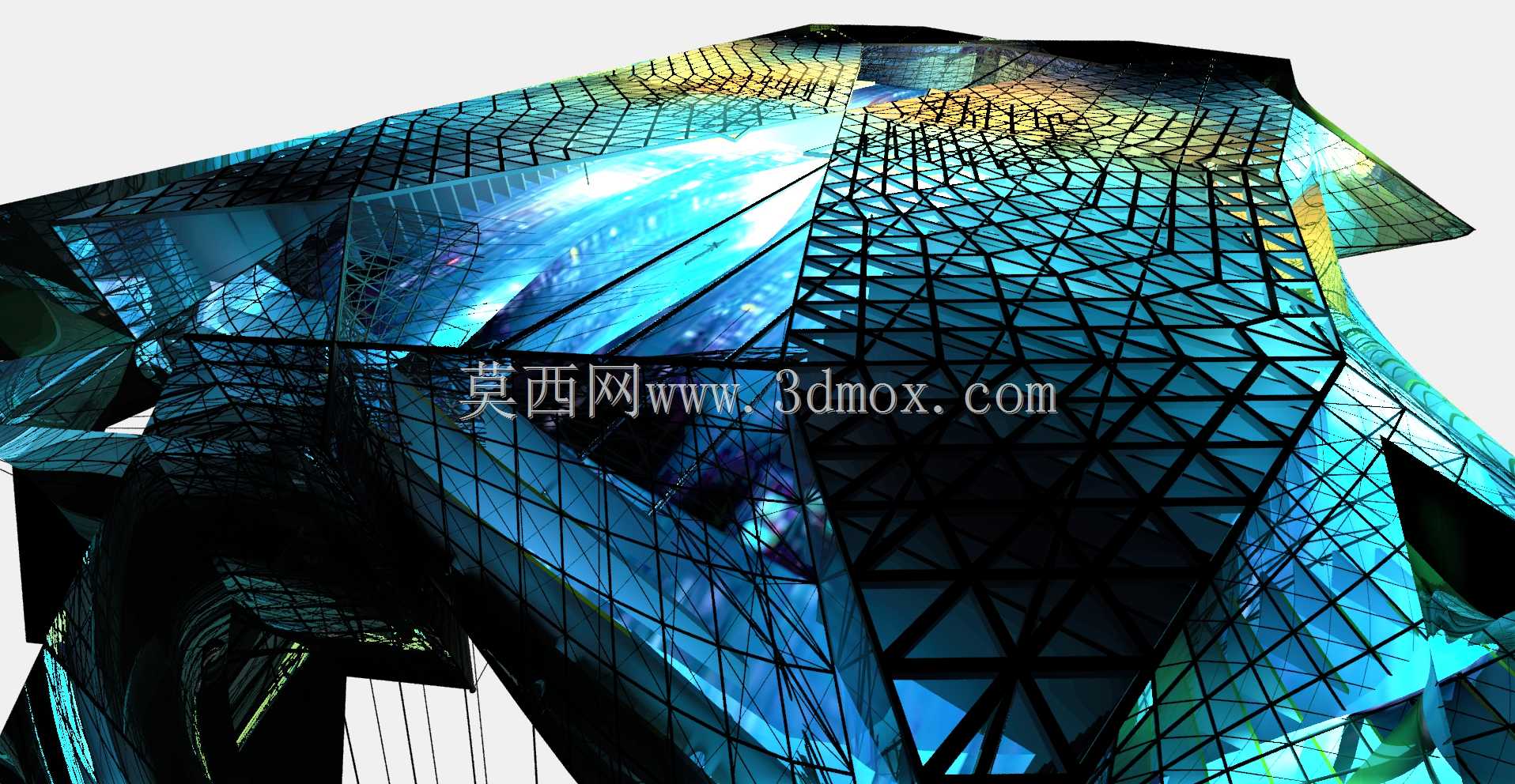

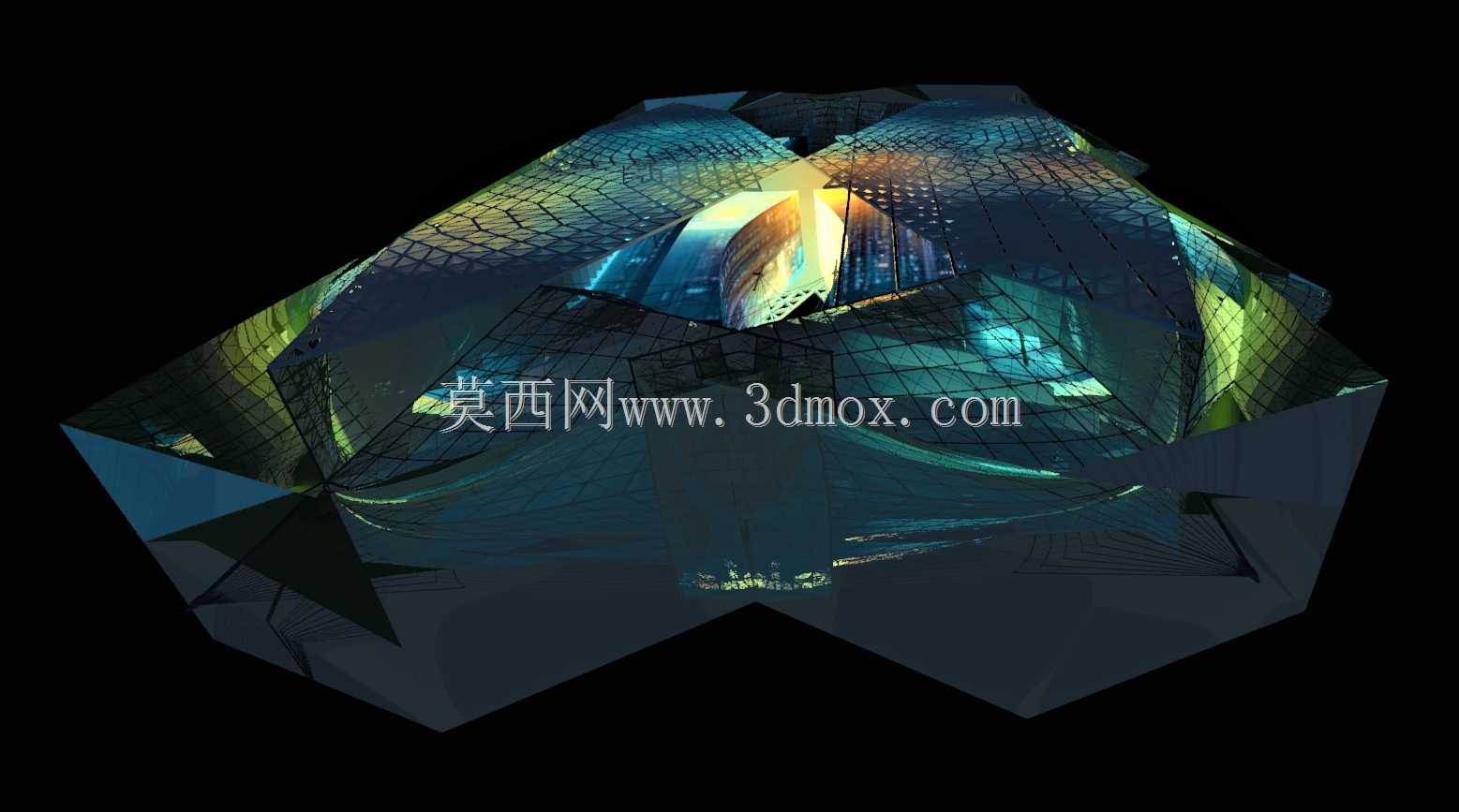

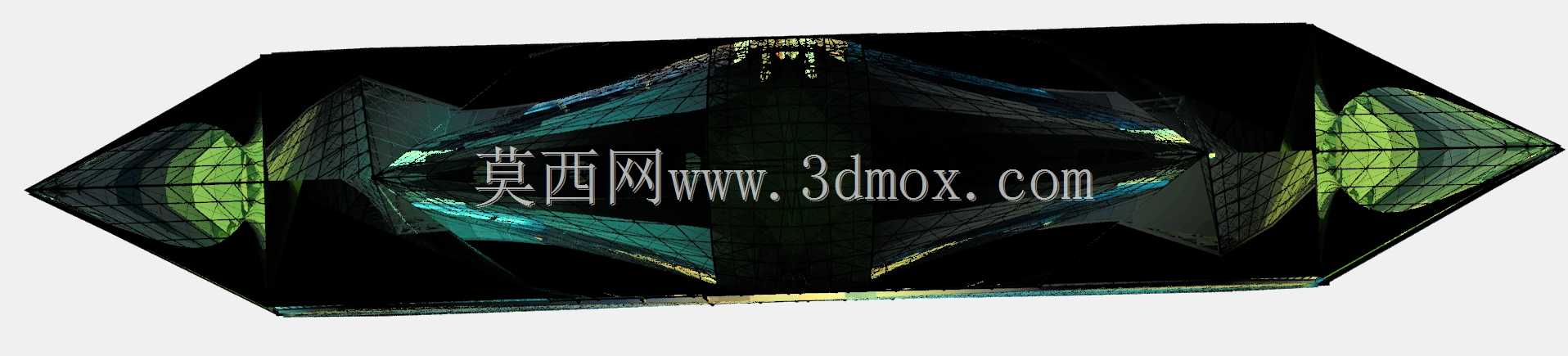

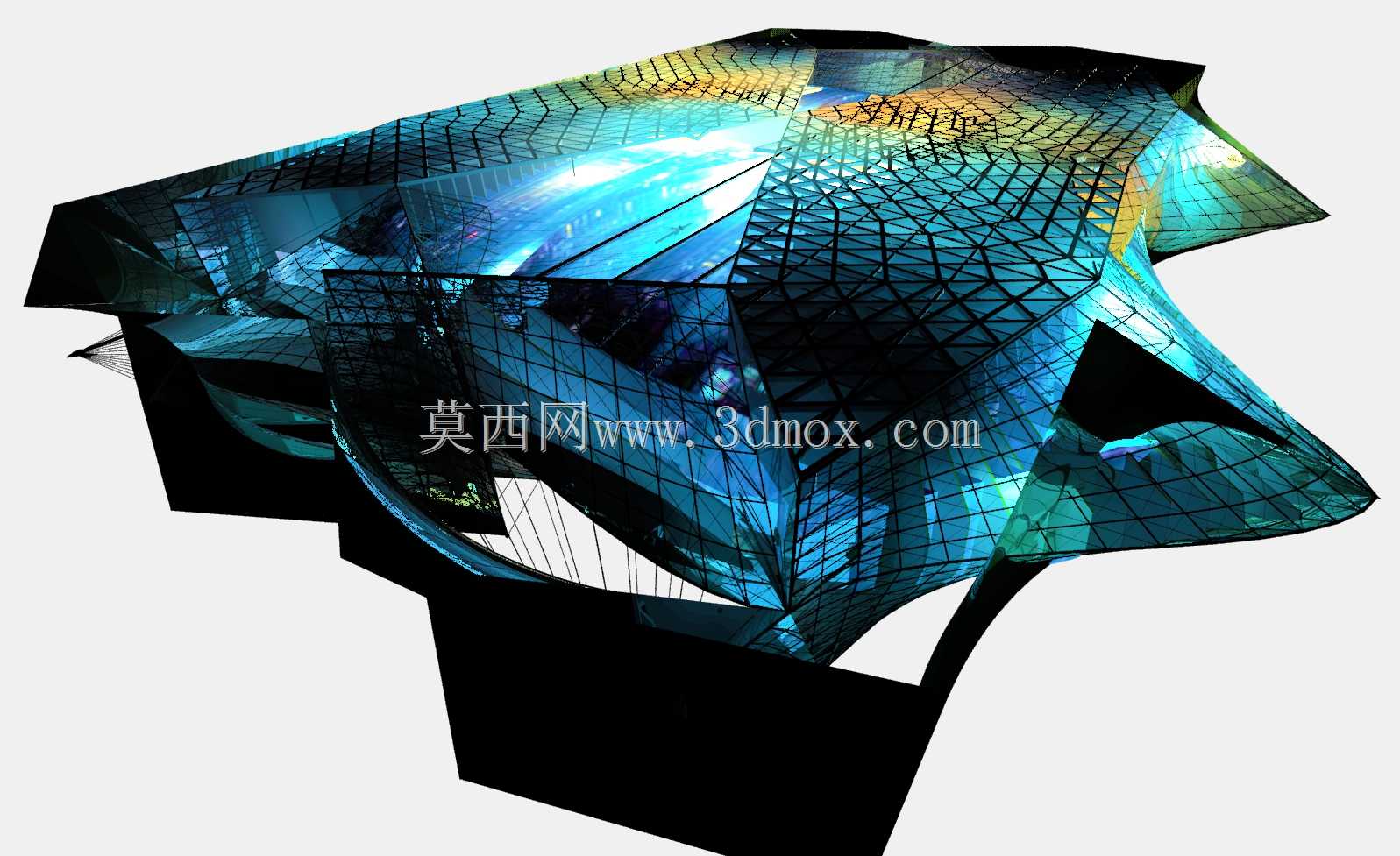

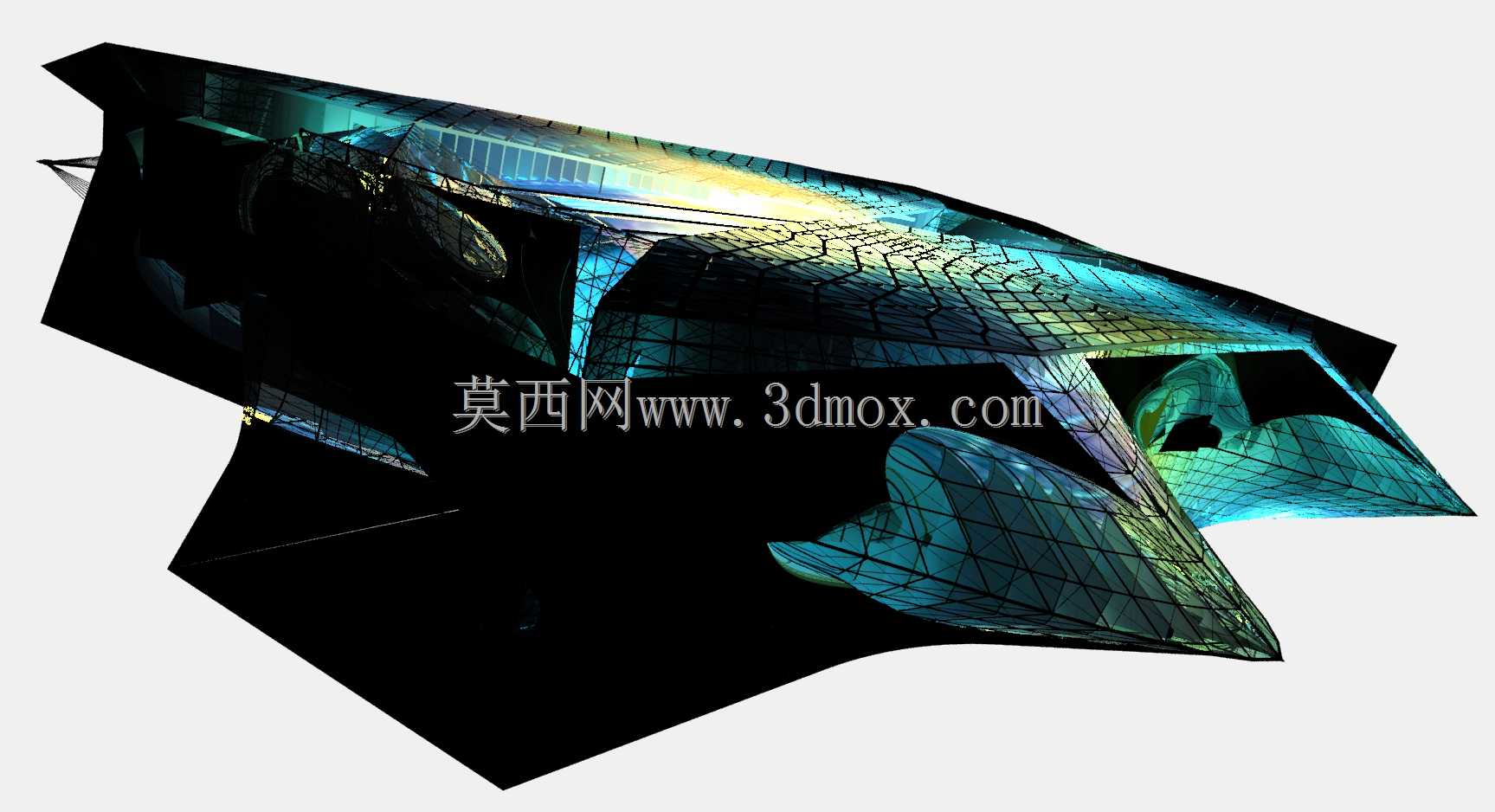

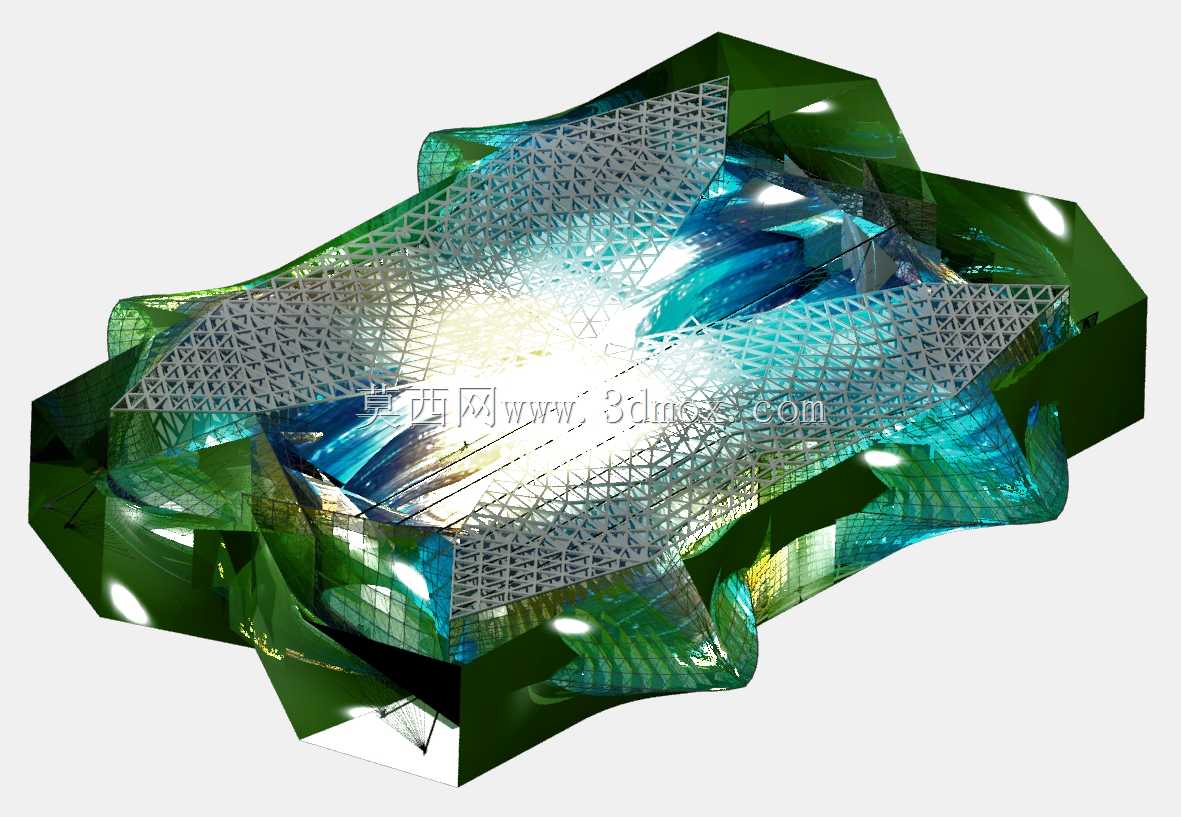

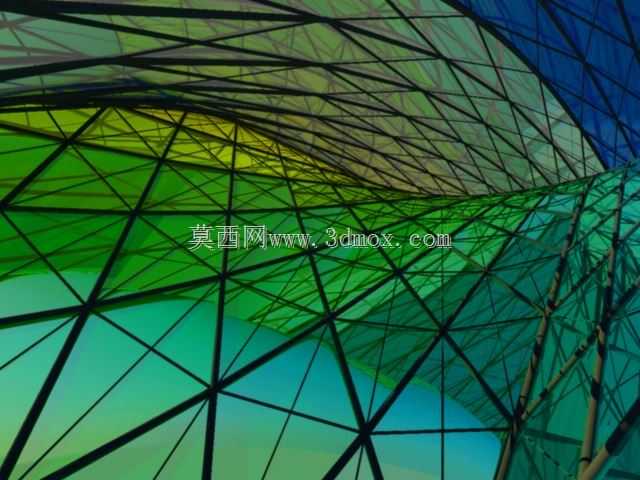

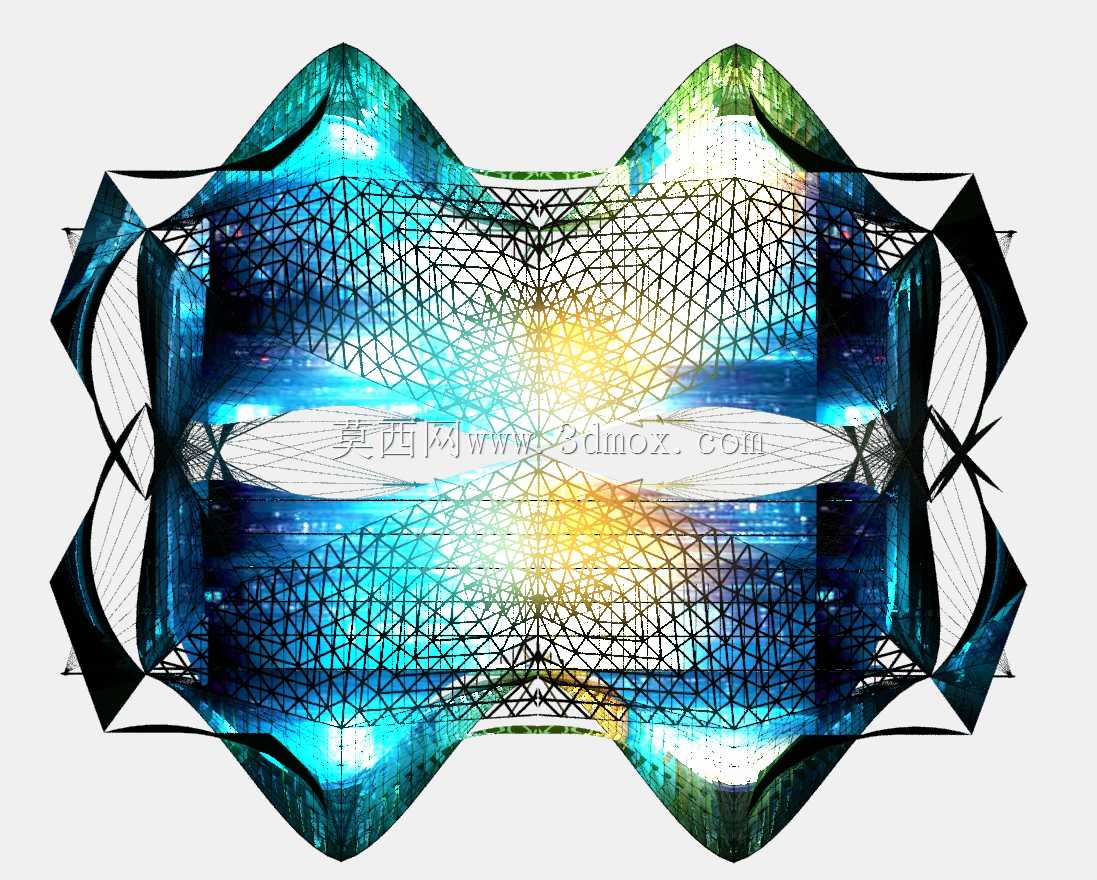

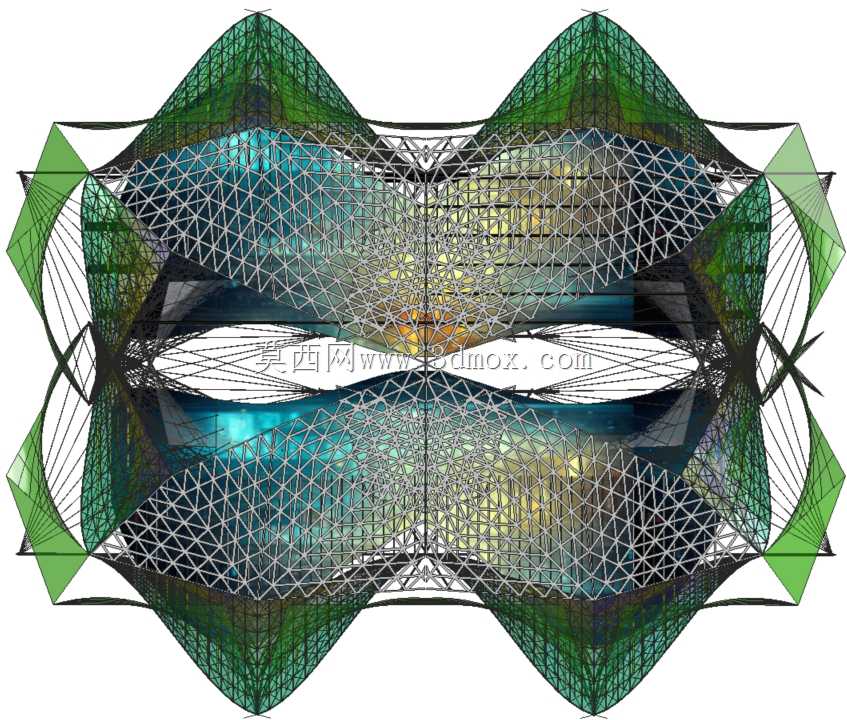

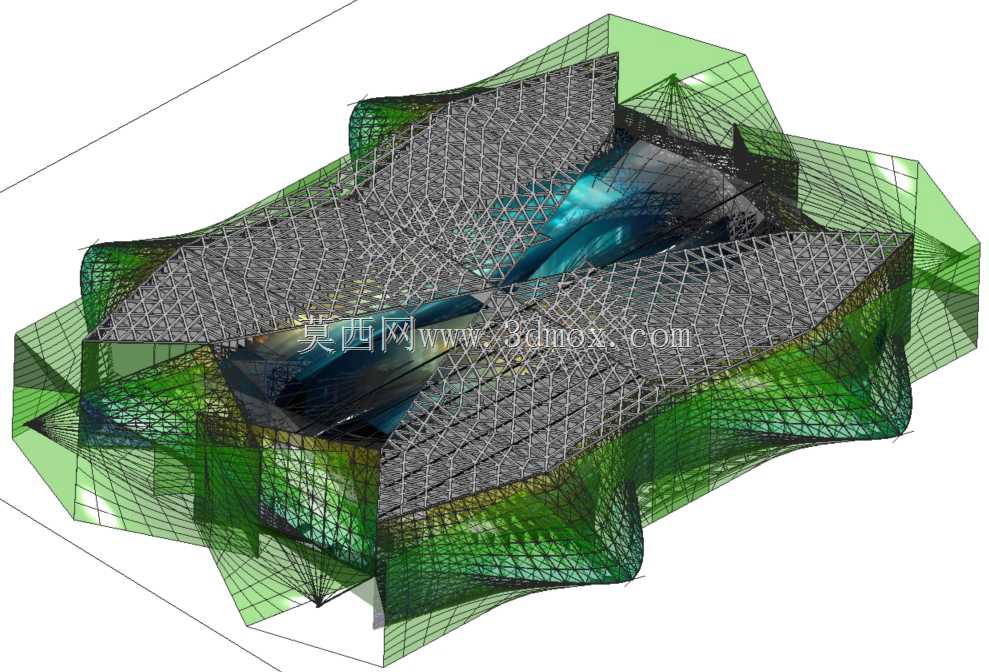

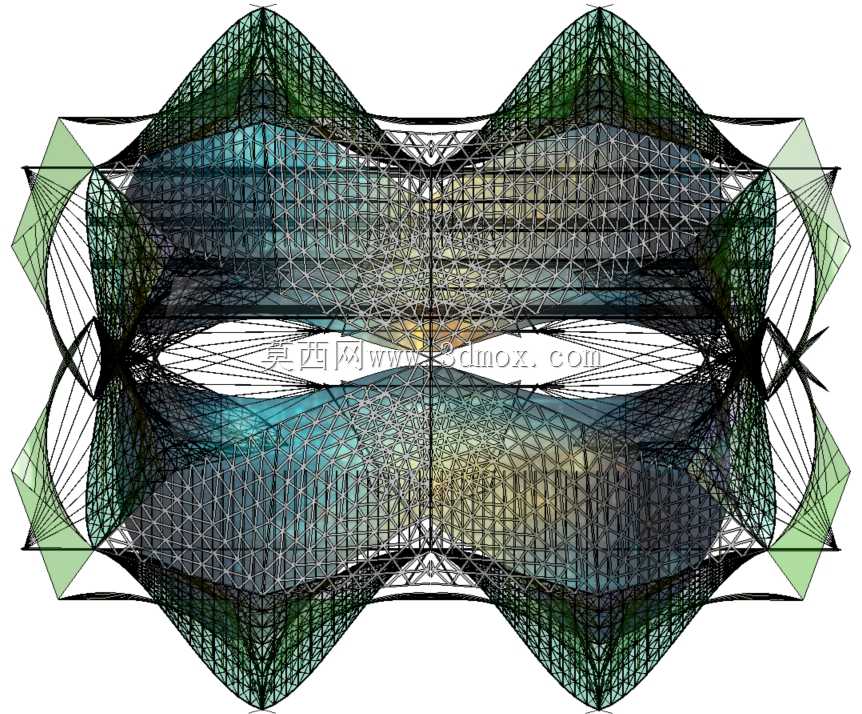

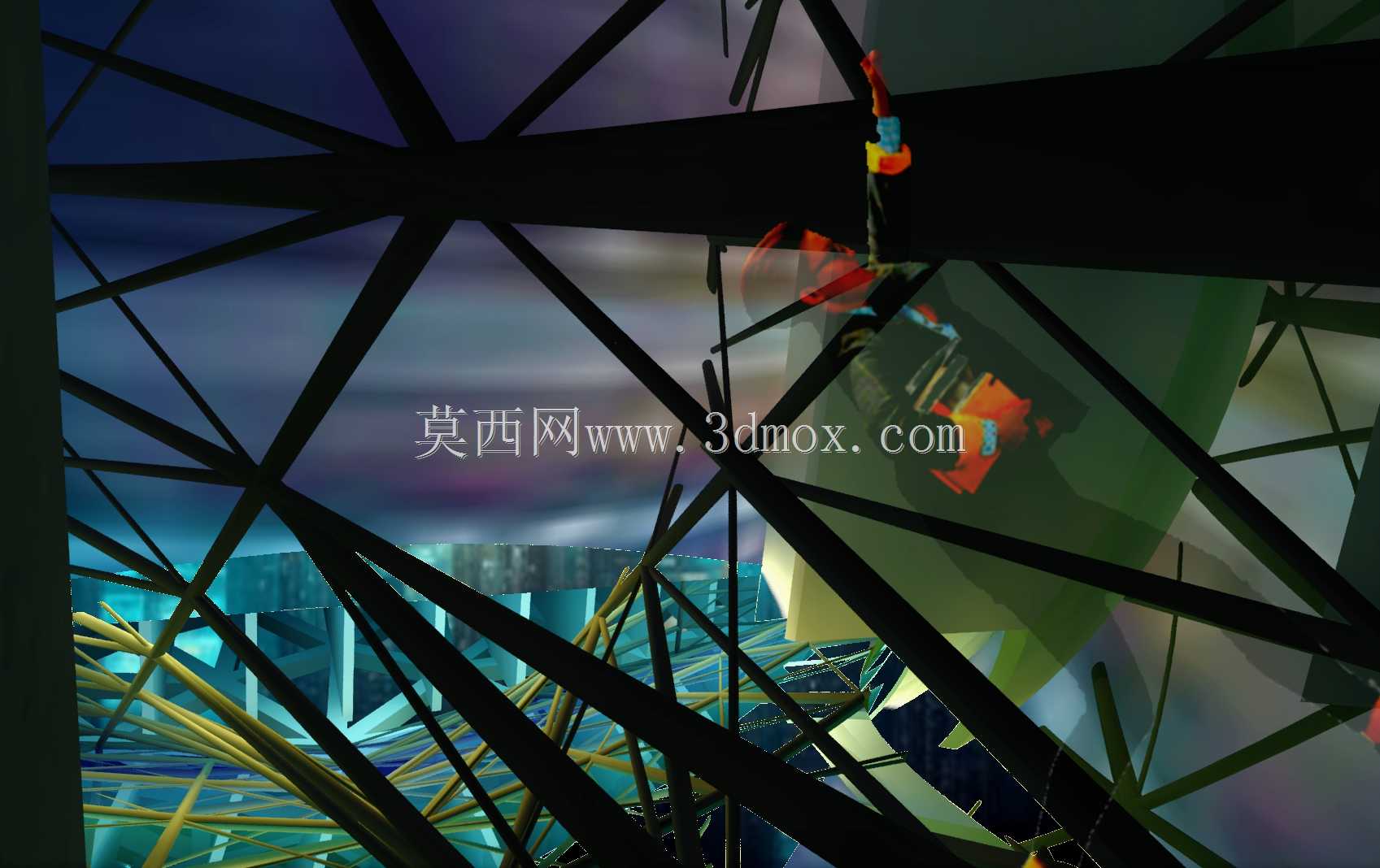

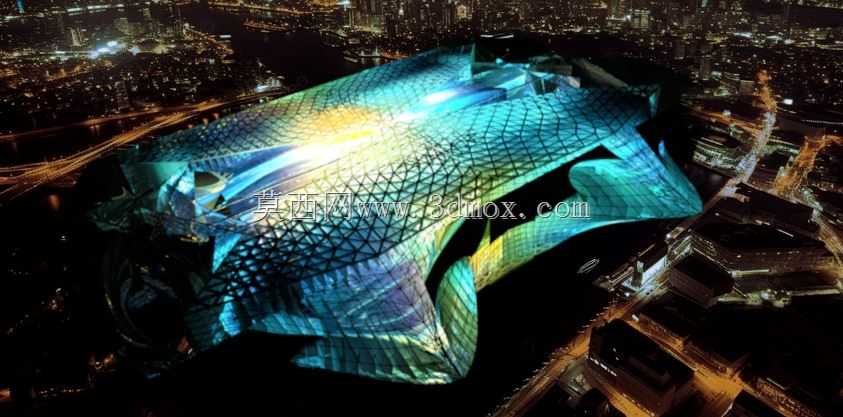

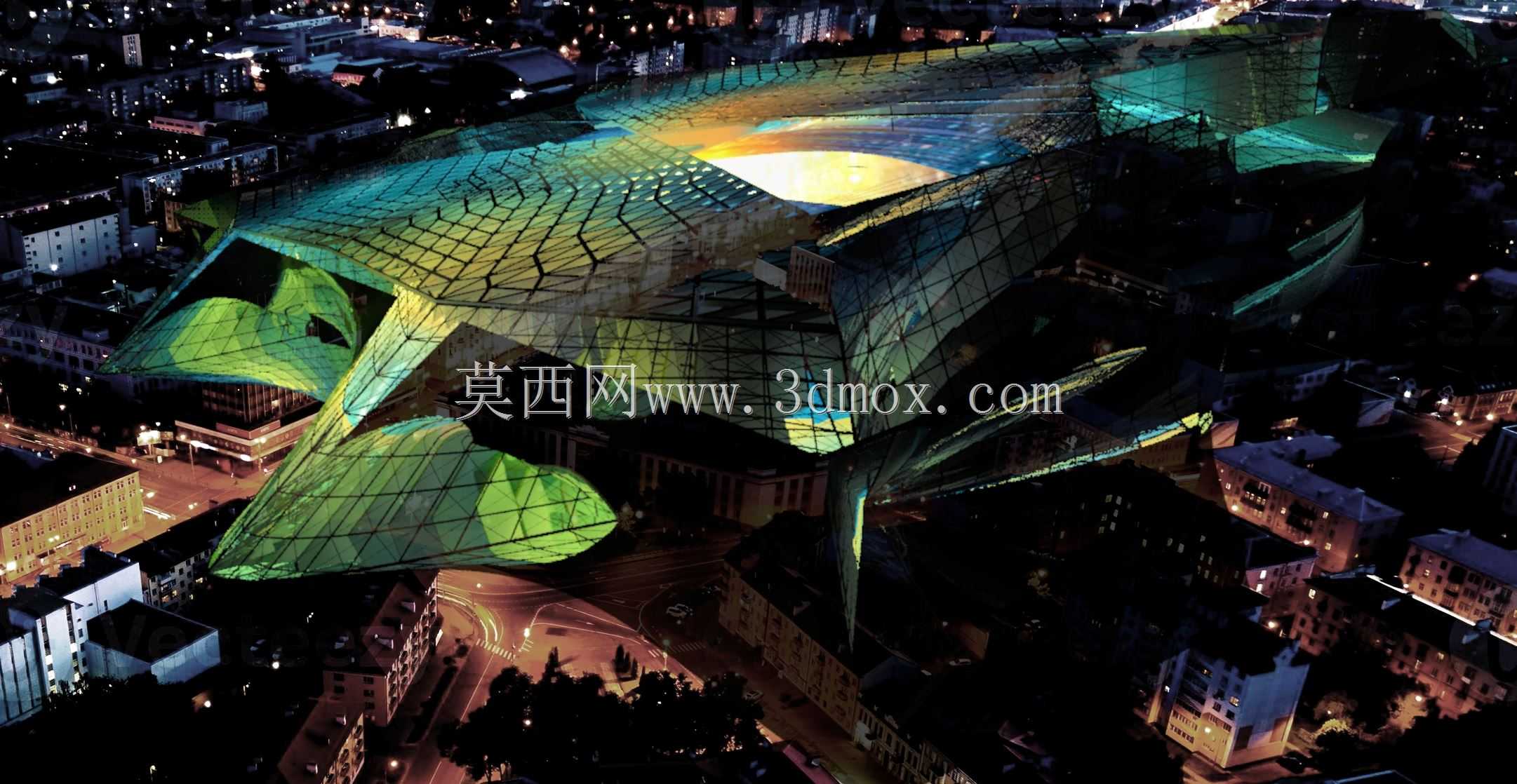

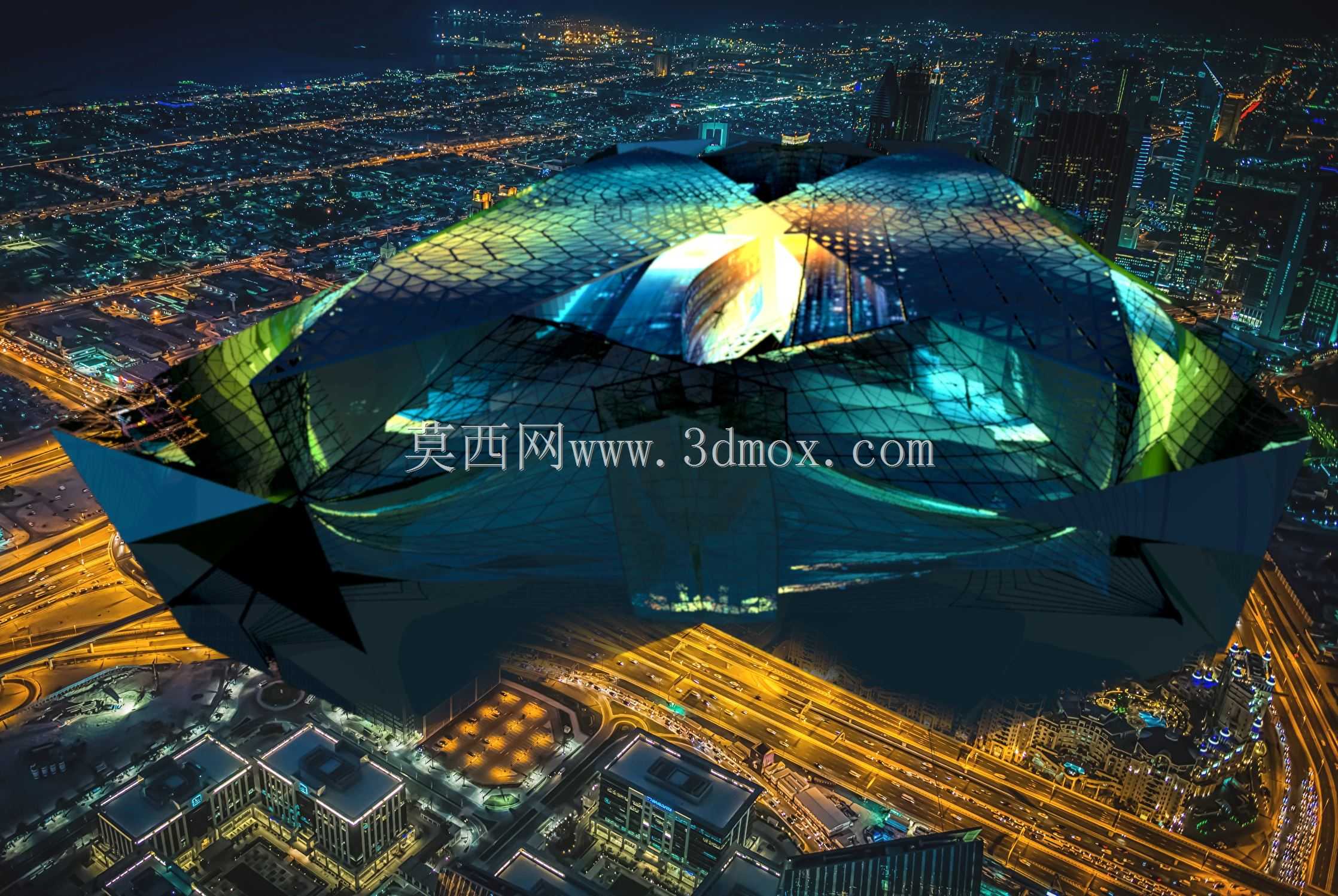

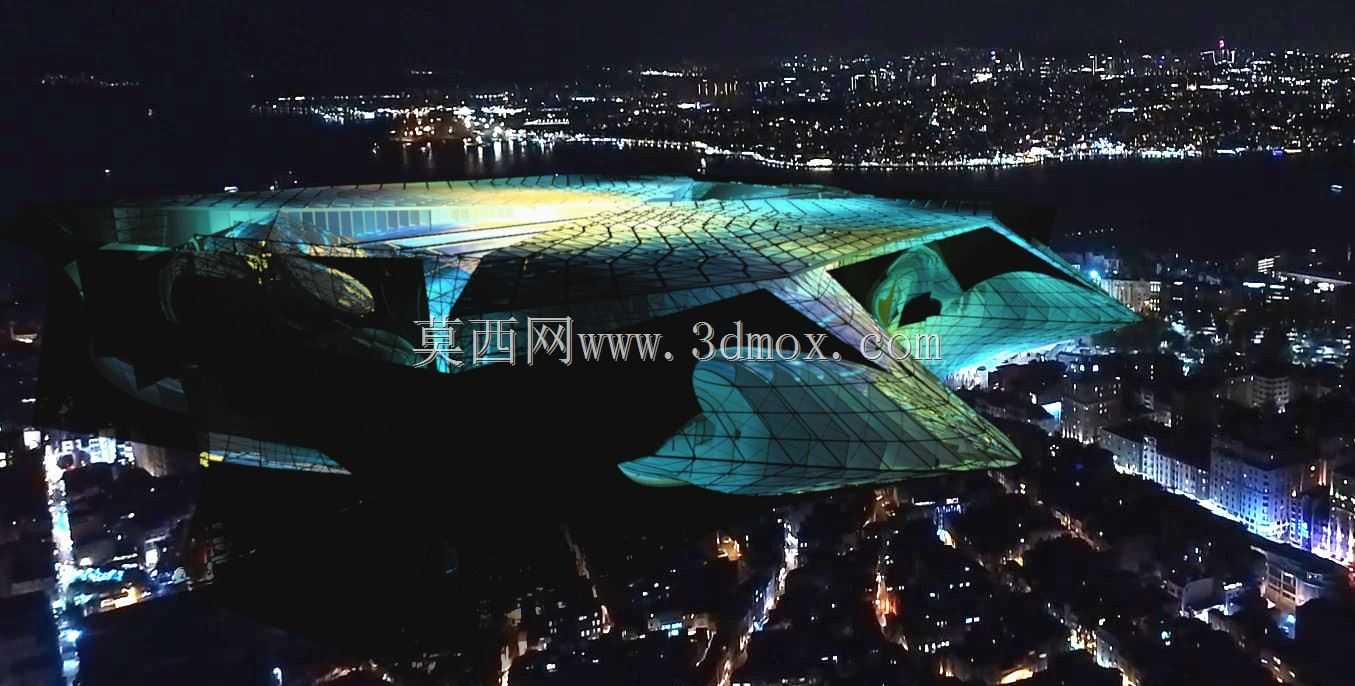

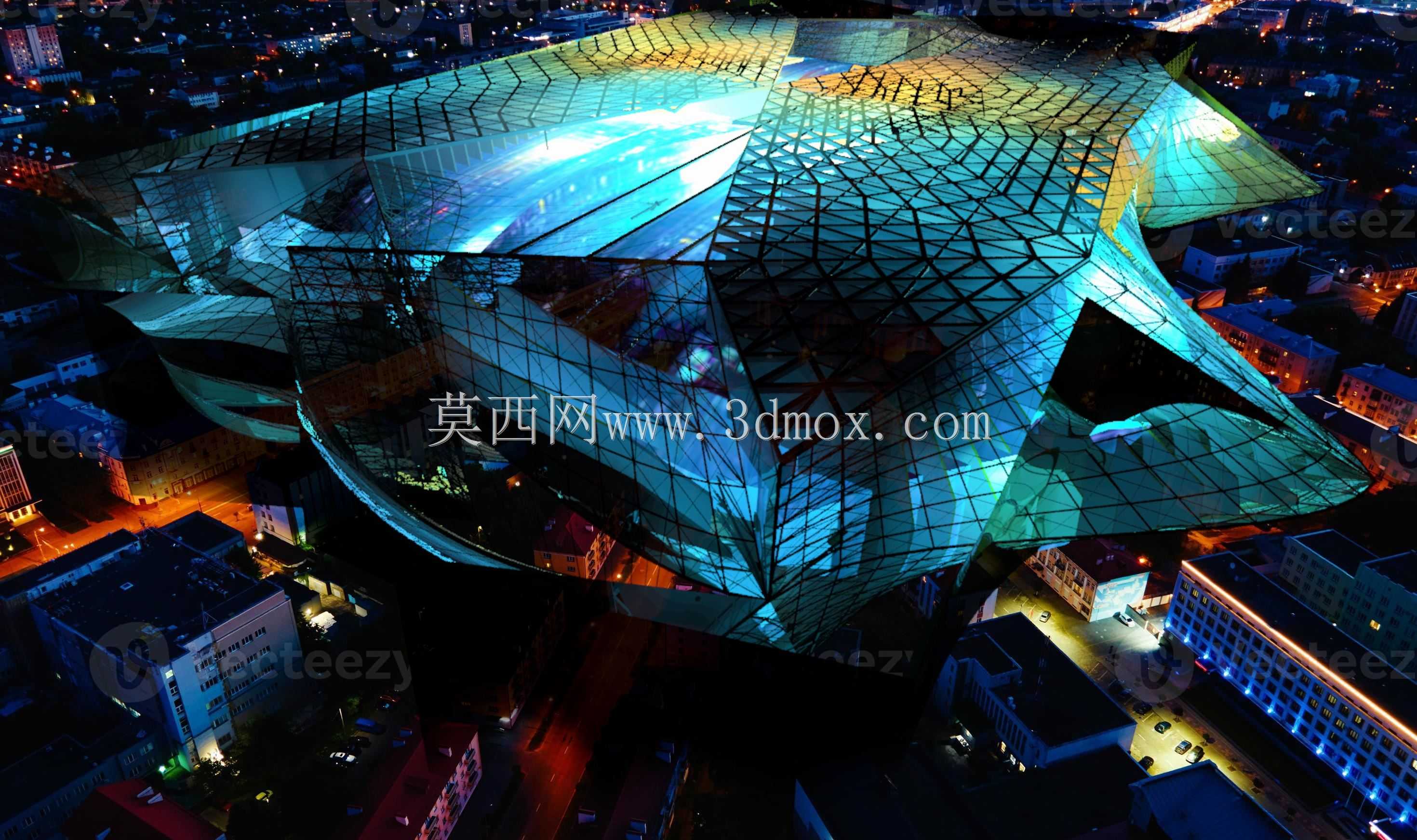

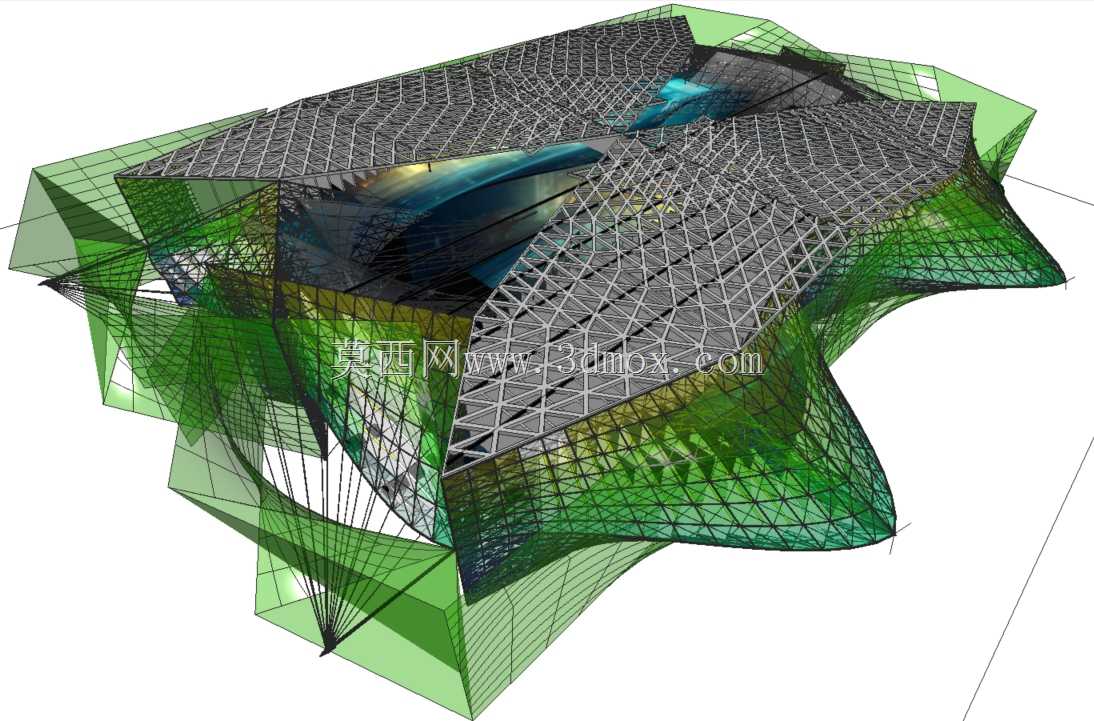

　　该异形网格外立面结构采用三角面拼接的参数化生成逻辑，所有杆件的连接节点均做了共面处理，避免现场安装时出现杆件错位、焊缝间隙不均的问题。从实际工程应用来看，这类结构多用于城市核心区的公共文化建筑、商业综合体的外立面装饰层，也可作为大型展陈空间的室内装饰穹顶使用，通透的网格结构既可以满足建筑采光需求，又能通过杆件的疏密变化形成独特的视觉肌理，在夜间配合内部灯光可以呈现出层次丰富的光影效果。设计阶段优先考虑了杆件的模块化拆分，将整体曲面拆解为若干个可批量预制的单元板块，每个板块的尺寸控制在常规运输车辆的装载边界内，单块板块重量适配现场常用的小型吊装设备，无需额外调用大型起重机械即可完成安装，有效降低现场施工的难度与成本。结构的受力逻辑上，

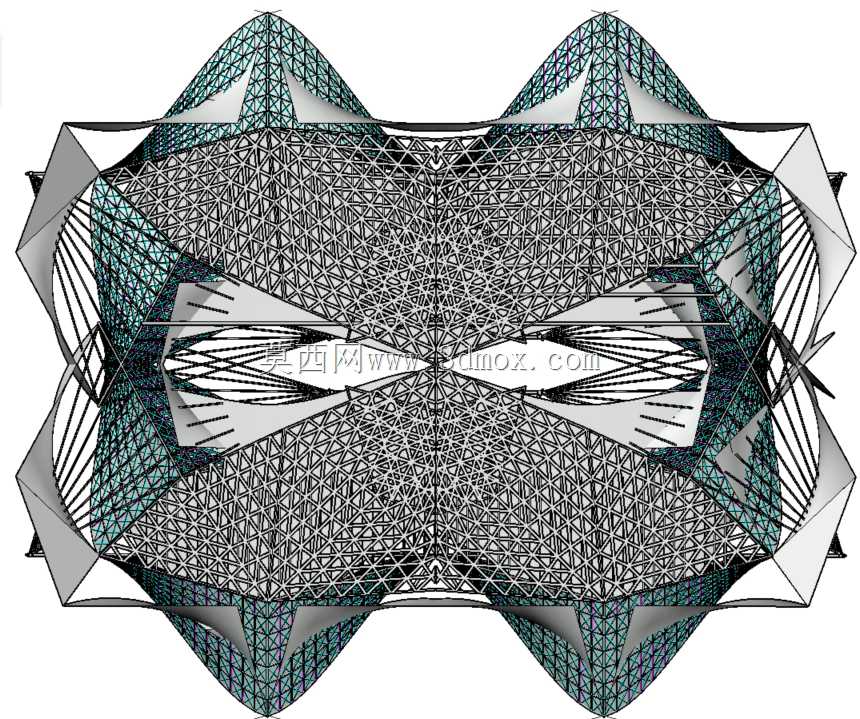

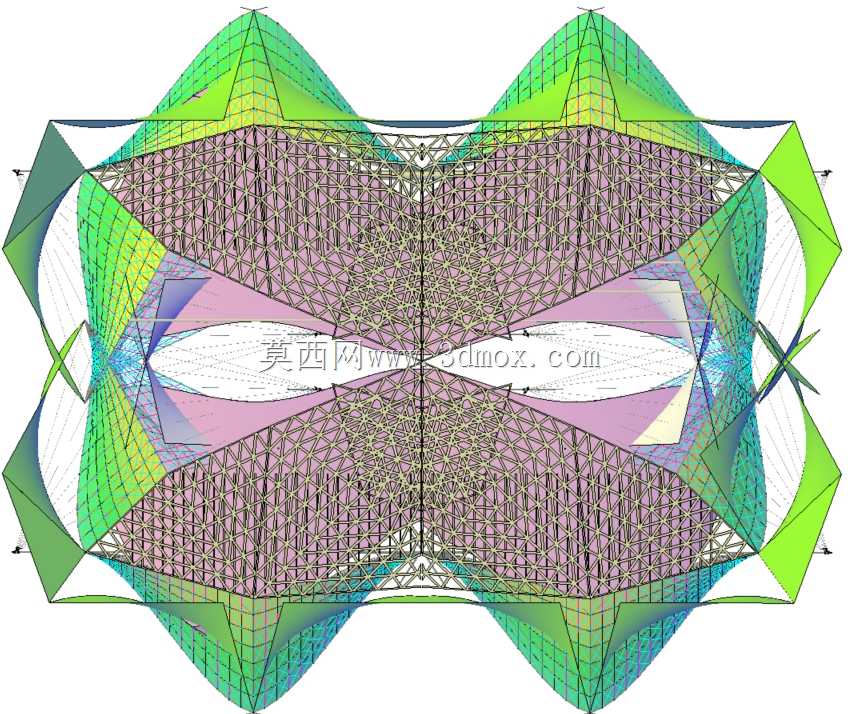

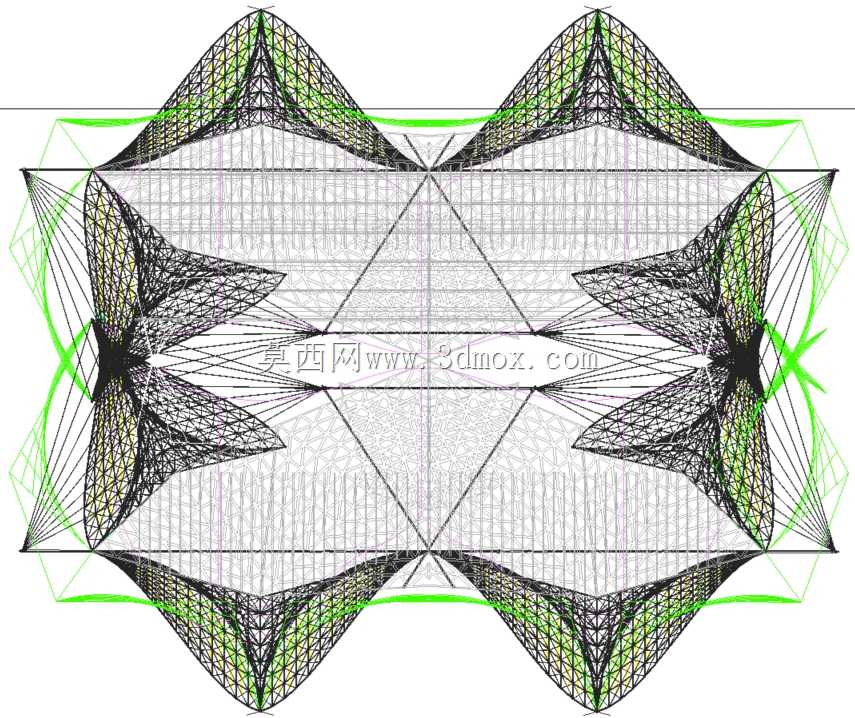

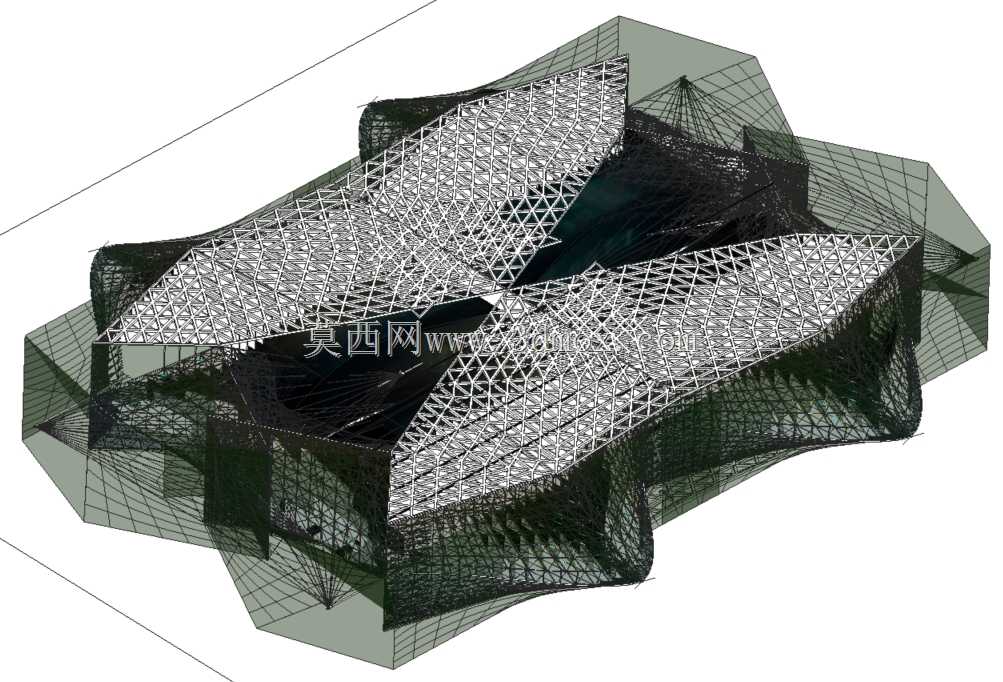

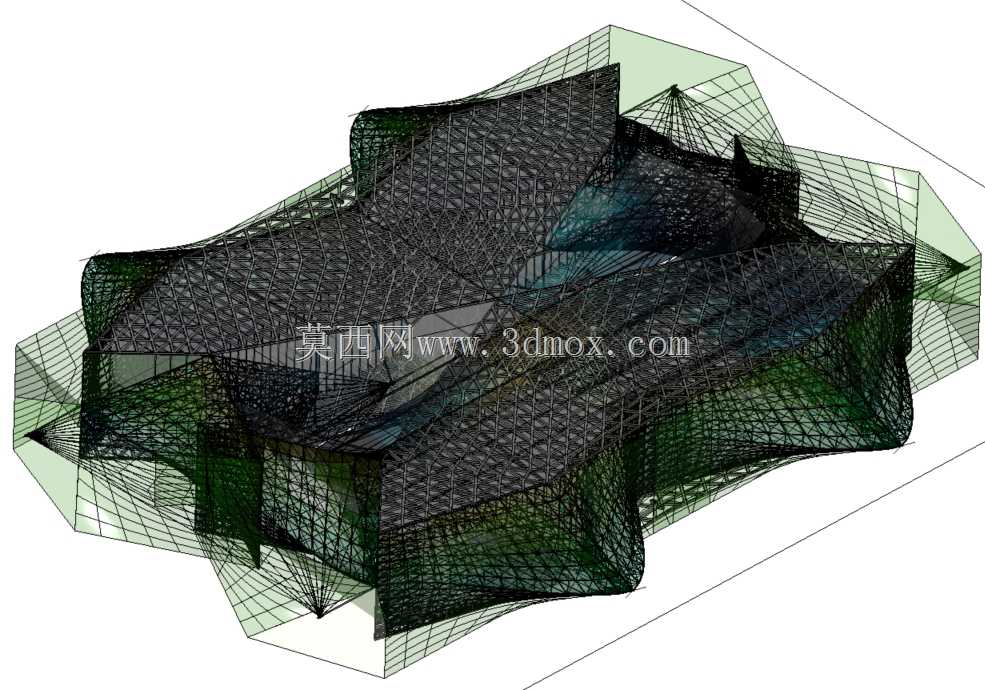

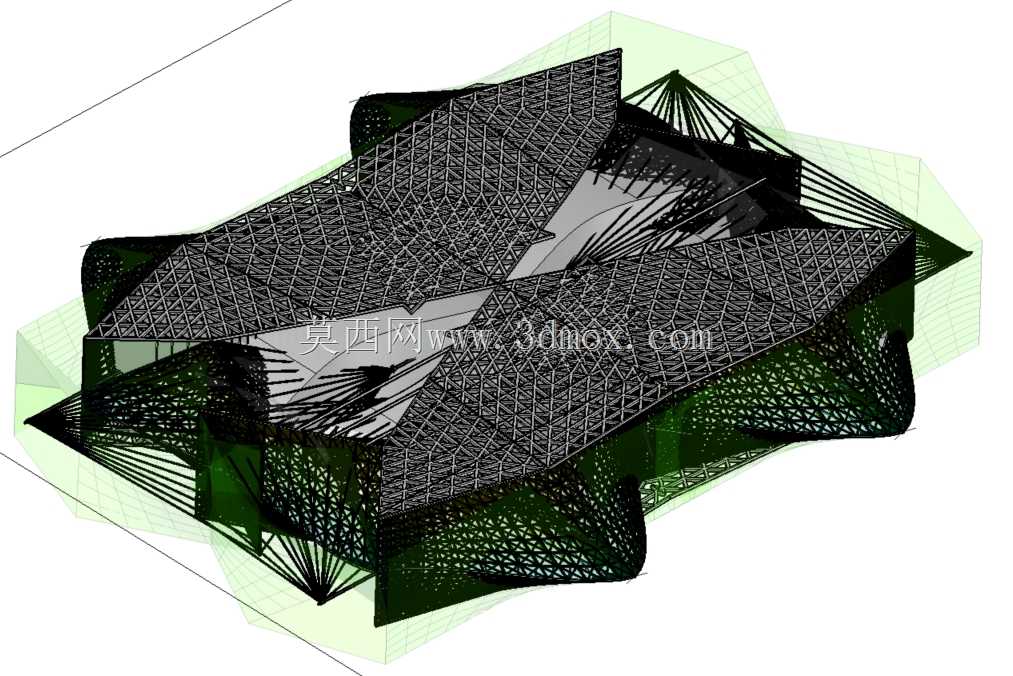

　　三角网格本身具备良好的空间刚度，杆件截面根据不同区域的受力荷载做了差异化选型，曲面曲率较大的区域适当加密杆件排布，减小单根杆件的计算跨度，曲率平缓区域则适当放大网格尺寸，控制整体用钢量。安装边界预留了与主体结构连接的转接件点位，所有转接件的位置均与主体结构的梁柱节点对齐，避免装饰层荷载直接作用在建筑填充墙上，转接件设计为长圆孔可调结构，可消化主体结构施工带来的±25mm安装误差，降低现场配焊、扩孔的工作量。表皮面板与网格杆件的连接采用隐藏式卡扣设计，面板安装完成后外表面无外露螺栓，保证外立面的视觉整体性，面板与杆件之间预留了8mm的变形间隙，可适应温度变化带来的材料热胀冷缩，避免极端温差下面板出现起拱、开裂的问题。整体造型的曲面过渡连续顺滑，没有出现曲率突变的折角区域，既减少了异形面板的开模种类，也能降低后期清洁维护的难度，网格的通透率控制在65%左右，在保证装饰效果的同时不会过度影响建筑内部的自然采光，减少日间照明的能耗。
