全自动伺服控制卷烟灌装生产设备

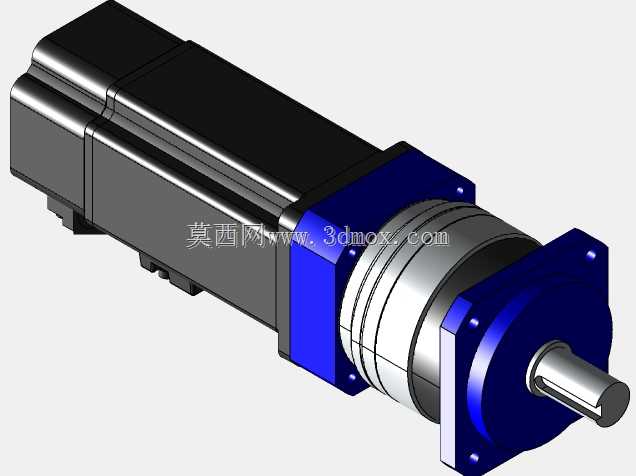

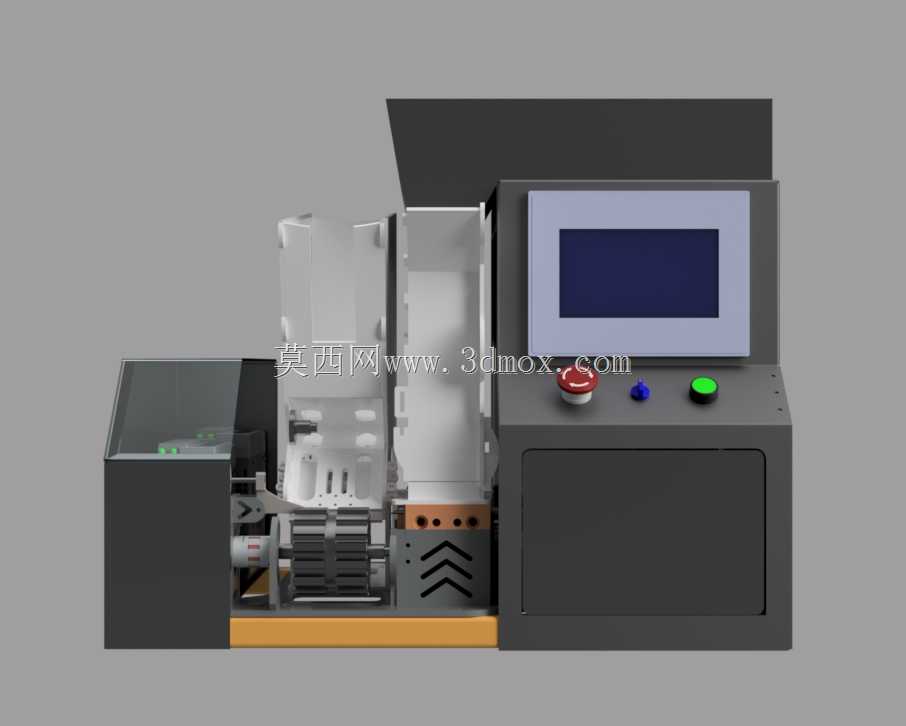

　　在烟草制品的中小批量生产、定制化烟支装填以及烟支分装环节，这类伺服驱动的灌装设备是衔接上游烟支整理与下游包装工序的核心单元，区别于传统纯机械凸轮驱动的灌装机型，该设备采用全伺服电机配合PLC逻辑控制的架构，能适配不同长度、直径规格的烟支装填作业，换型时仅需在触控端调整参数即可完成工位匹配，无需更换大量机械凸轮与工装夹具。从结构设计逻辑来看，设备整体采用柜式集成布局，左侧为烟支料斗与分料排序机构，料斗的倾斜角度经过反复校核，能保证烟支依靠自重顺畅进入分料工位，避免烟支弯折、空头等残次问题；中部为核心灌装执行工位，伺服驱动的推料杆行程精度控制在0.1mm级别，能保证每一组烟支整齐推入对应的烟盒模腔，不会出现烟支褶皱、排列不齐的问题；

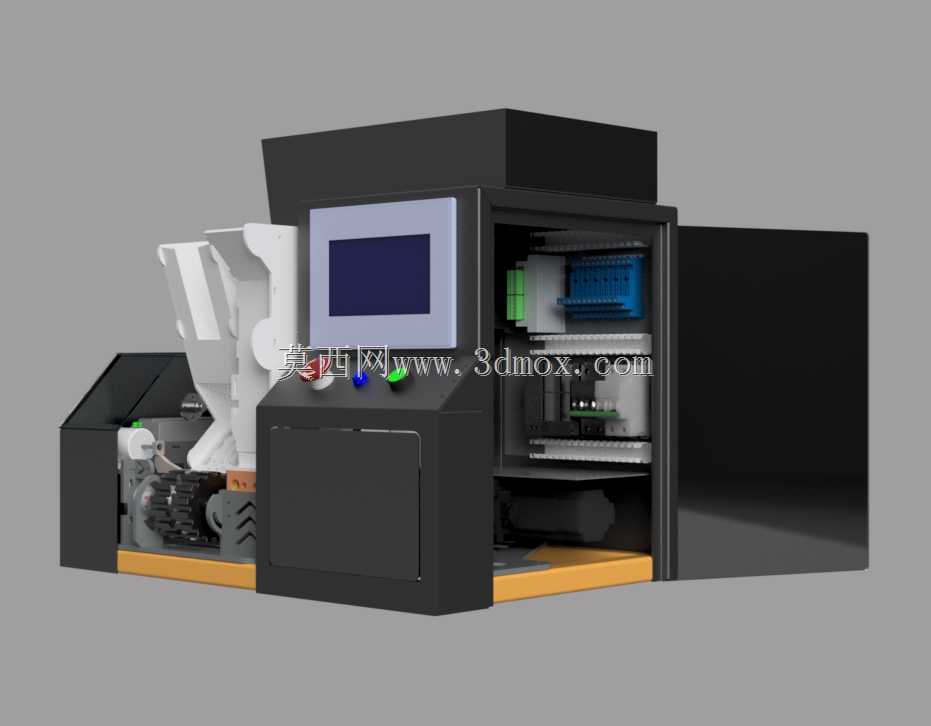

　　右侧集成了电气控制仓，PLC模块、伺服驱动器、接线端子排采用分层安装设计，预留了足够的散热间隙与检修操作空间，日常维护时无需拆解主体机械结构即可完成线路排查与元件更换。设备正面设置的触控显示屏与操作按钮，采用人体工学高度布置，操作人员站立状态下即可完成参数调整、启停操作与故障复位，设备底部的安装底座采用加厚钢板焊接成型，能抵消伺服高速往复运动产生的振动，保证长时间运行的工位精度。安装边界方面，设备整体占地宽度控制在1.2米以内，深度约0.8米，高度1.5米，不需要额外做地基预埋，仅需在平整的车间地面通过底部调节脚调平即可接入生产线，进料端可对接烟支排序输送线，出料端可直接衔接烟盒封装设备，能适配现有多数烟草生产车间的流水线布局。

　　设备的外罩采用可拆卸式钣金结构，所有运动工位都设置了安全防护挡板，避免操作人员误触运动部件，同时外罩表面做了防静电喷塑处理，不会因为静电吸附烟丝与粉尘，降低日常清洁维护的工作量。在实际生产场景中，该设备的灌装节拍可根据前端产能灵活调整，单工位最高可实现每分钟30组的烟支装填，相比传统人工装填效率提升6倍以上，同时能避免人工操作带来的烟支污染、装填数量误差等问题，设备的分料机构设置了缺料检测传感器，当料斗内烟支存量低于阈值时会自动触发补料提示，不会出现空装填、漏装填的次品。
