带星形凹凸纹理的圆柱套筒结构设计

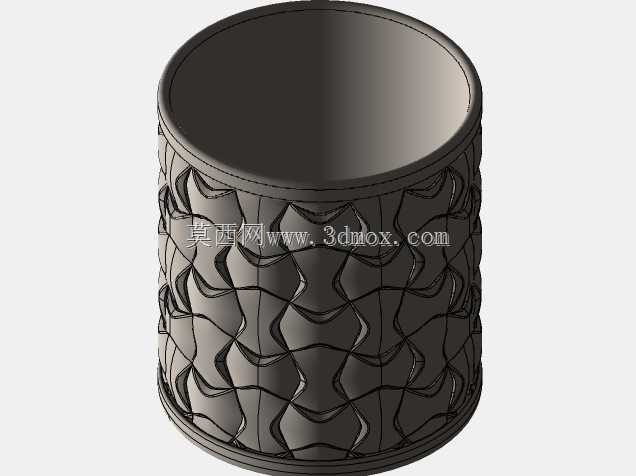

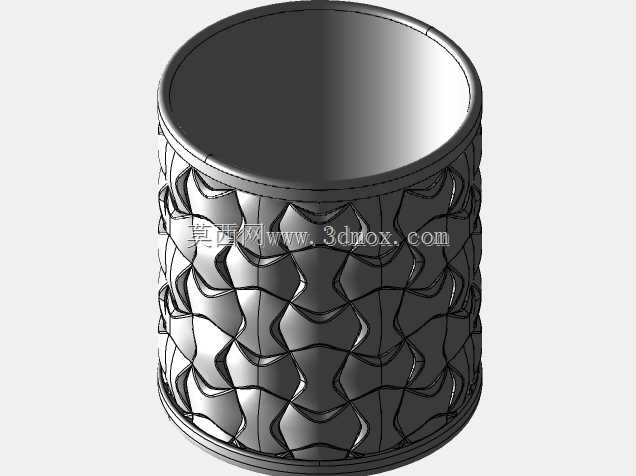

　　这类带连续星形凹凸纹理的圆柱套筒结构，在工业设计与机械零部件领域有不少落地场景，常见于需要增大握持摩擦力的操作套筒、装饰性设备外护筒、特种流体管路的扰流内套，也可作为文创类金属摆件的基体结构，部分需要增大表面接触面积的换热套筒也会采用类似的凹凸纹理设计，通过表面的凹凸结构改变流体接触状态或是提升握持时的防滑性能。从结构设计逻辑来看，该类圆柱纹理构件的核心是在等径圆柱基体上，实现周向与轴向均连续排布的内凹星形单元，相邻单元的凸起边缘互相嵌合联锁，不存在结构断点，保证整体受力时纹理部分不会出现应力集中导致的开裂。建模过程中需要先确定圆柱基体的内外径尺寸、整体轴向长度，这两个参数直接决定构件的安装边界，设计时需要预留足够的装配余量，

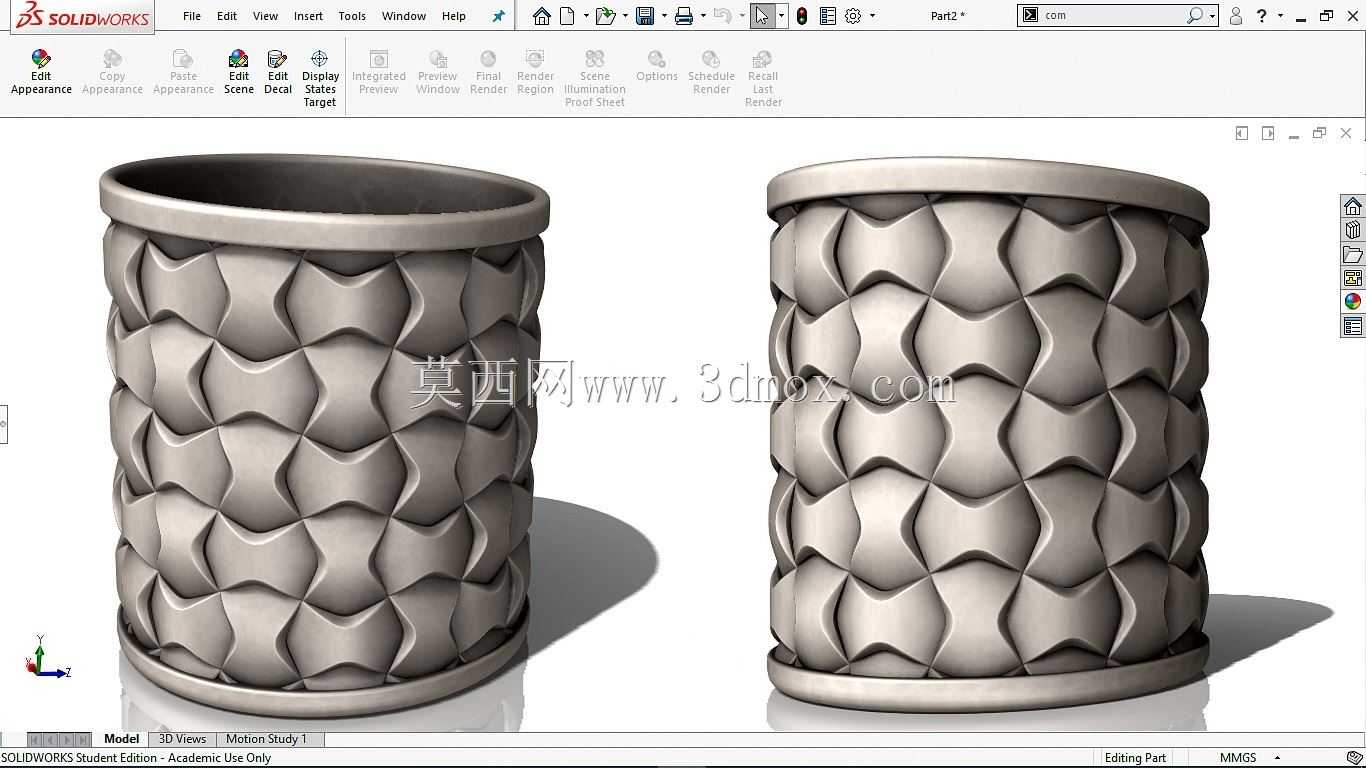

　　外表面纹理的凸起高度不能超过配套安装位的内径公差，内表面如果是配合面则需要保证纹理加工后不破坏内孔的圆柱度要求。具体建模时，先构建基础圆柱实体，再通过基准面分割出单个星形纹理的单元轮廓，利用曲面偏移、挤出凸台的方式生成单个纹理特征，这里要注意单个星形单元的周向夹角、轴向节距需要完全匹配，否则阵列后会出现纹理错位、相邻单元无法嵌合的问题。完成单个单元后，通过圆周阵列与轴向线性阵列组合生成全表面纹理，之后对所有纹理的棱边做等半径圆角处理，圆角半径需要根据纹理凸起高度调整，避免圆角过大导致纹理特征模糊，或是圆角过小留下加工应力集中点。还要注意纹理与圆柱两端的衔接位置，两端需要预留一定宽度的光滑直边段，方便后续装配时的定位与压装，

　　不能让纹理直接延伸到套筒端面，否则装配时容易出现卡滞、端面压伤的问题。如果是作为防滑握持套筒使用，纹理的凸起高度一般控制在1-2mm，既能保证足够的摩擦力，又不会因为凸起过高导致握持硌手；如果是作为扰流内套使用，纹理的凹凸深度可以适当加大，同时调整星形单元的排布角度，优化流体经过时的扰动效果，提升换热或是混合效率。整个结构的壁厚需要保持均匀，纹理凸起部分的壁厚不能低于基体最小壁厚要求，避免注塑或是金属铸造时出现缩孔、填充不足的缺陷，阵列特征生成后需要做整体的实体合并检查，确保所有纹理特征与基体完全结合，不存在游离的实体面或是缝隙，为后续的工程图导出、加工编程提供准确的模型基础。
