台式龙门结构数控木工雕刻加工设备

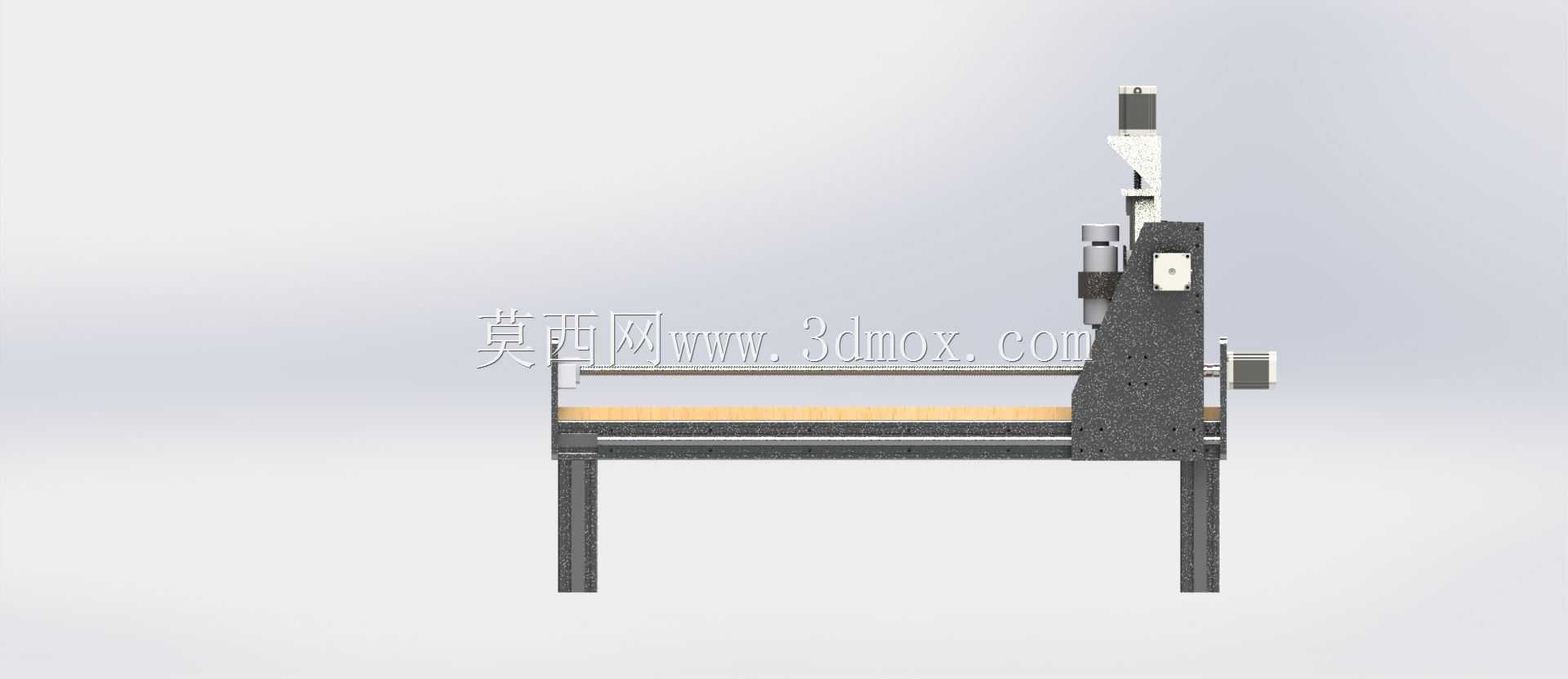

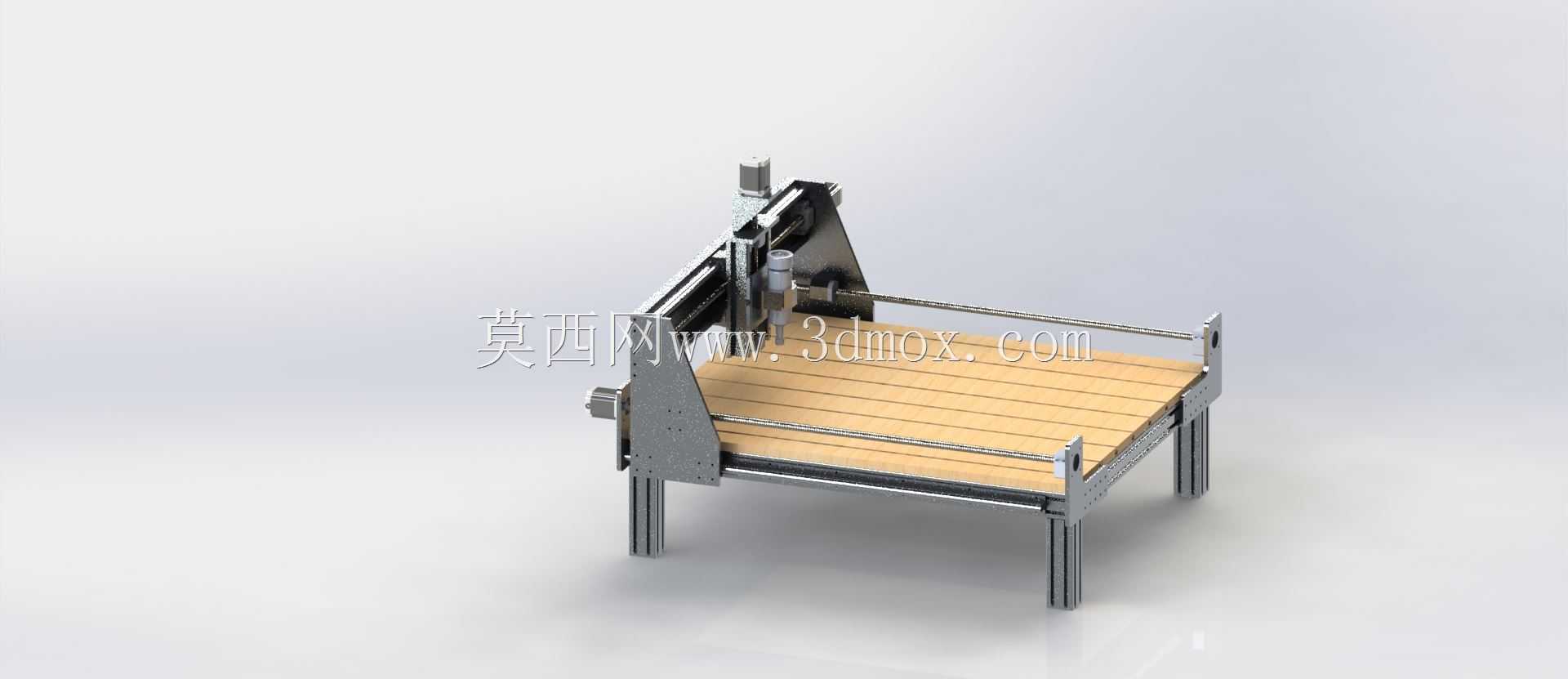

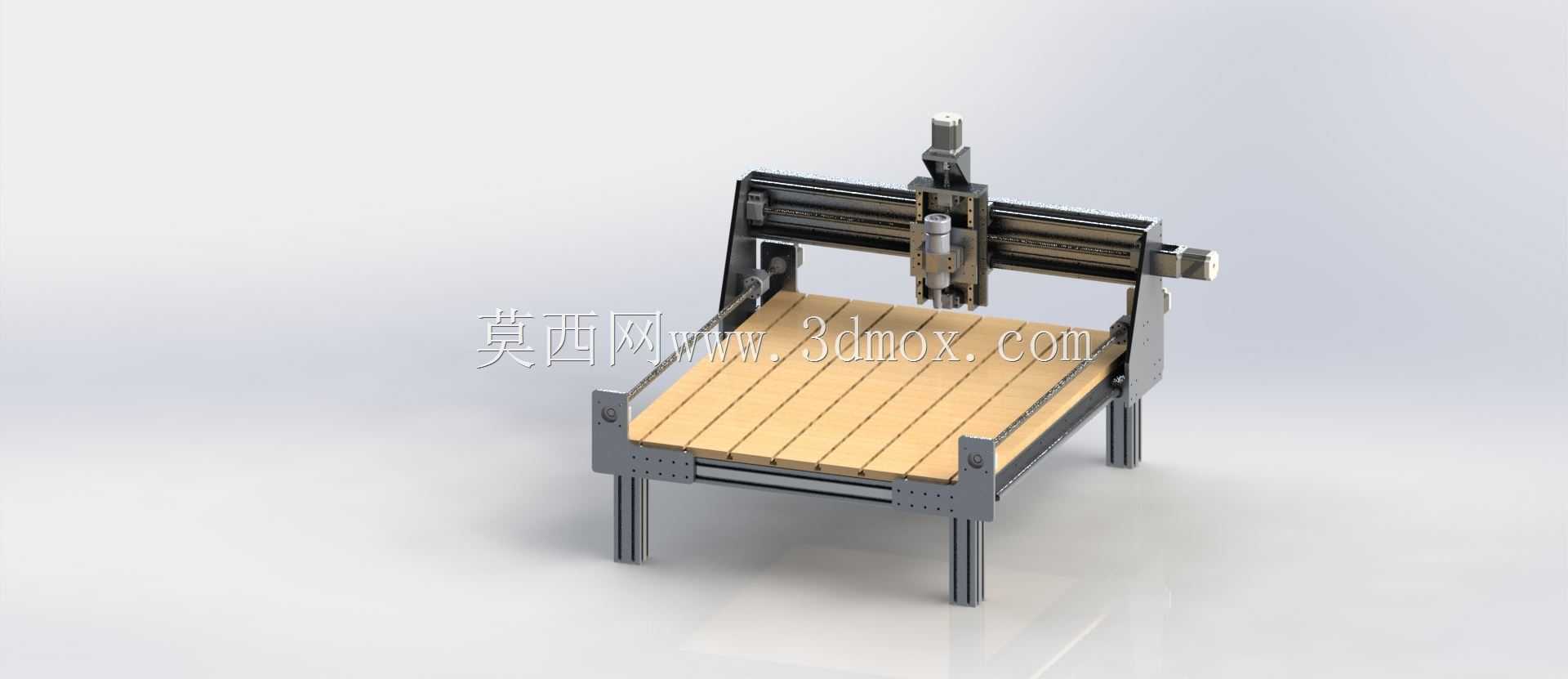

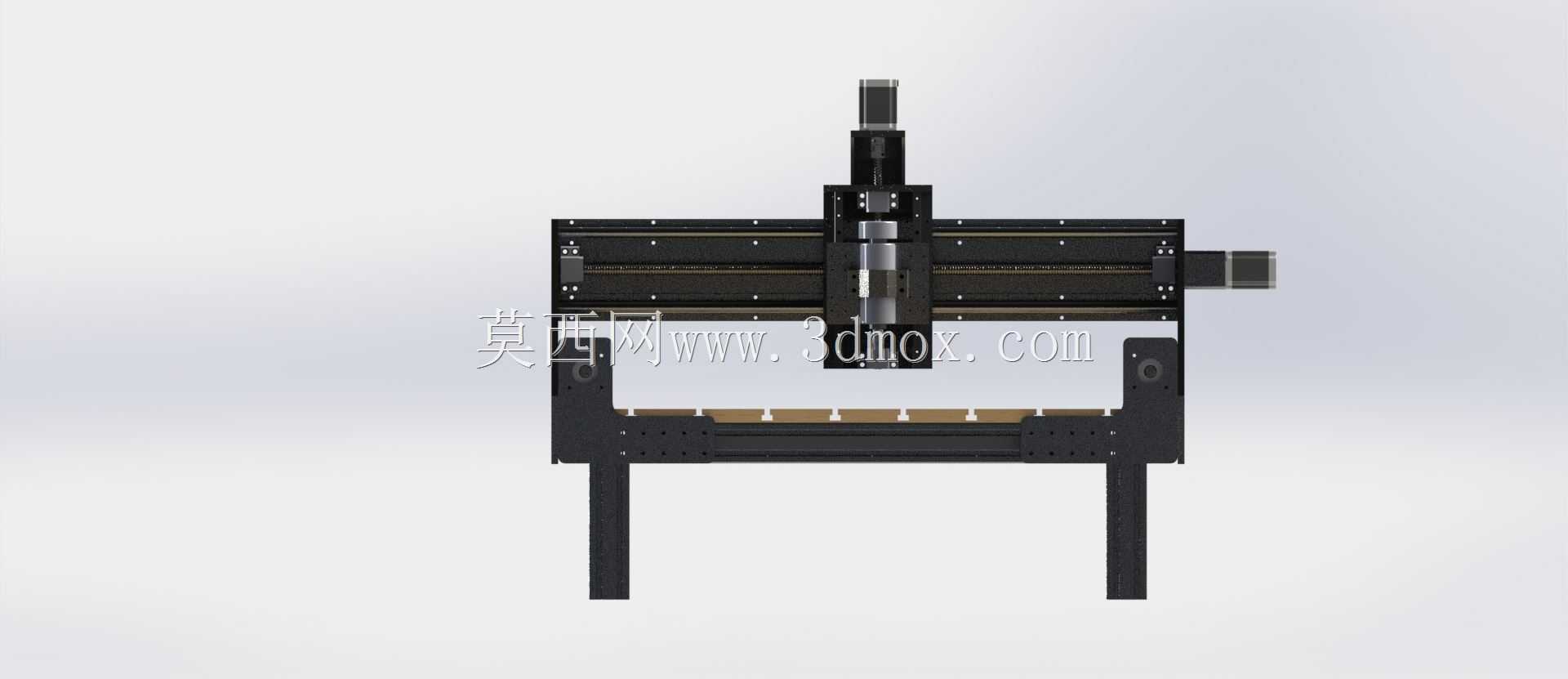

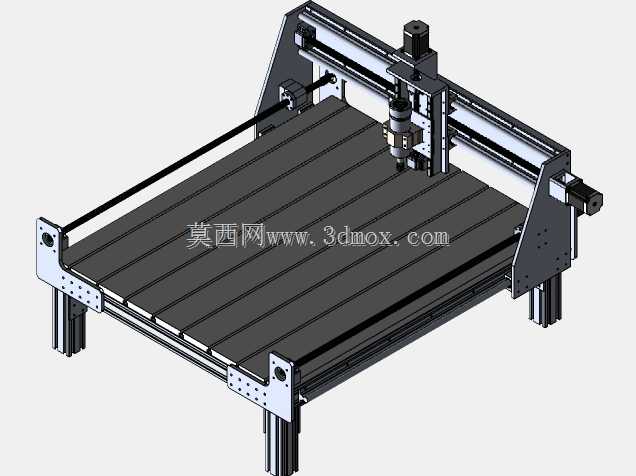

　　这款台式龙门结构的数控雕刻设备，主要面向小型木工加工作坊、文创产品加工场景以及个人DIY加工需求设计，可适配实木板材、密度板、亚克力、软金属等多种材质的平面雕刻、切割、铣槽加工工序，能够完成浮雕制作、板材下料、工艺雕花、标识刻制等多种加工任务。从结构设计来看，设备采用移动龙门式布局，加工台面为条形铝型材拼接结构，既保证了台面的平面度支撑能力，也预留了T型槽安装位，方便加工时通过压块固定不同尺寸的待加工工件，避免加工过程中工件移位影响精度。龙门横梁采用铝型材拼装结构，在保证整体刚性的前提下控制了设备自重，降低了移动轴的负载，X轴传动沿横梁两侧布置，保证龙门移动时的同步性，减少运行过程中的偏摆误差。Z轴主轴滑台采用直线导轨导向，

　　搭配丝杠传动，可实现主轴的上下精准进给，满足不同深度的雕刻、铣削加工需求，主轴部分预留了通用夹具安装位，可根据加工材质更换不同规格的铣刀、雕刻刀头，适配粗加工、精加工等不同工序的切削要求。设备的支撑腿采用方管焊接结构，底部预留了调平脚垫安装位，安装时可通过调节脚垫高度保证台面水平度，适配车间不平整地面的安装需求，整体设备的安装边界不需要额外的地基固定，放置在平整的硬化地面即可完成调试使用，占地面积适配小型加工车间的空间布局，不需要占用过大的生产场地。从实际使用的角度出发，该设备的走线均采用拖链内置布置，避免加工过程中切屑、粉尘刮蹭线路造成损坏，各运动轴的限位位置均预留了缓冲块安装位，可降低轴移动到极限位置时的硬碰撞冲击，

　　延长传动部件的使用寿命。加工区域的开放式设计方便操作人员上下料，也便于加工过程中观察切削状态，及时调整加工参数，针对木材加工产生的木屑粉尘，台面下方预留了除尘接口安装位，可外接工业除尘设备，及时排走加工产生的粉尘，改善作业环境的同时避免粉尘堆积在传动导轨上影响运动精度。在结构设计阶段，整体装配采用模块化拼装思路，各部件的连接位置均设计了定位止口，降低装配时的调试难度，后期维护时也可单独拆卸更换磨损部件，不需要整体拆解设备，减少停机维护的时间成本。
