24V20A工业开关电源结构设计

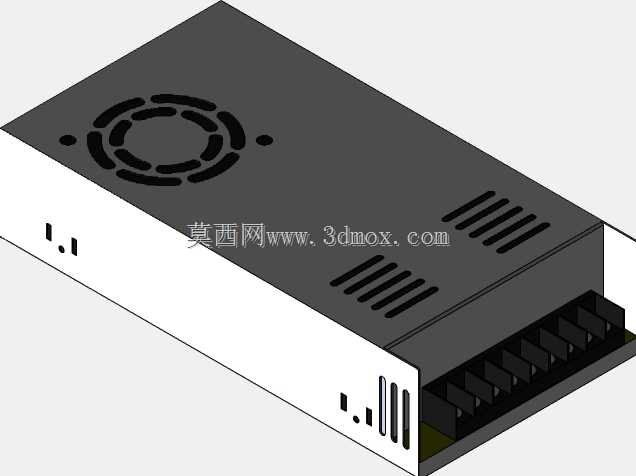

　　这款24V20A直流供电单元，是工业自动化设备配套供电场景中应用极广的部件，常见于机床控制柜、小型自动化产线控制回路、检测设备供电端、工业通讯模组供电等场景，负责将市电交流输入转换为稳定的24V直流输出，为传感器、继电器、小型执行器、控制板卡等元器件提供可靠的工作电源。从结构设计来看，整体采用金属壳体封装，上盖为黑化冷轧钢板材质，顶面集成轴流风扇安装位，环绕风扇位设置多组环形通风孔，壳体侧面对应开设长条状通风槽，形成贯穿式风冷散热风道，能够在满负载输出工况下，将内部功率器件产生的热量快速带出壳体，避免功率管、变压器等核心器件因积热出现性能衰减或寿命折损。壳体下部采用白色喷塑冷轧钢板弯折成型，侧面预留输入输出接线端子的避让槽位，

　　接线端采用下沉式布局，接线完成后导线不会突出壳体安装平面，能够适配紧凑的柜内安装空间。设计阶段充分考虑了安装边界的适配性，壳体底部预留标准的DIN导轨安装卡扣位，同时也预留了螺丝固定孔位，既可以卡在标准电气安装导轨上快速部署，也可以通过螺丝直接固定在设备安装板上，适配不同设备的安装习惯。输出端采用多组接线端子并排布局，能够同时为多个下游负载提供供电接线位，减少柜内分线端子的使用，简化控制柜内部布线。壳体的拼接采用卡扣加螺丝的双重固定方式，日常维护时拆开侧面固定螺丝即可掀开上盖，快速完成内部风扇清灰、电容检测等维护操作，不需要完全拆解壳体，降低现场维护的操作难度。壳体边角做了小圆弧钝化处理，避免安装操作时锋利边角划伤操作人员，

　　同时也能减少壳体喷涂过程中的边角积漆问题，提升外壳表面处理的一致性。从结构强度来看，壳体钢板厚度选用常规工业电源通用的板材规格，既能够为内部PCB板、功率器件提供足够的防护，避免安装过程中受力变形挤压内部元器件，也不会因为板材过厚导致整体重量过大，增加安装支撑结构的负载。
