多自由度色块分拣拾取放置机械臂

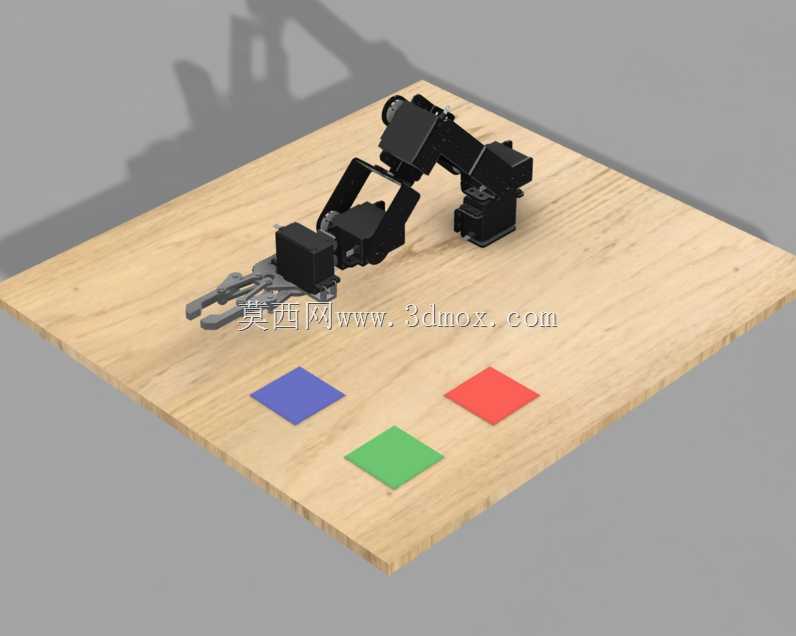

　　这款拾取放置机械臂主要面向教学实训、小型工位物料分拣场景设计，可完成固定工位内不同标识物料的抓取、转运、放置动作，适合作为自动化入门教学的实操载体，也可适配小型流水线末端的轻载分拣工位，替代人工完成重复性的色块类物料分类摆放作业。整套机构安装基准为50cm×50cm的木质安装底板，所有执行部件、传感元件、控制模块均直接固定在底板上，无需额外搭建安装机架，整体安装边界不超出底板范围，部署时只需预留对应尺寸的水平安装台面即可，无需复杂的现场调平工序。机械臂本体采用多关节串联结构，关节驱动全部采用180度行程的伺服舵机，其中大臂、小臂关节采用大扭矩舵机承担负载，腕部、夹爪关节采用小规格舵机完成姿态调整与抓取动作，

　　选型时特意规避360度连续旋转舵机，以此降低关节位置闭环的控制难度，入门开发者无需额外加装编码器即可通过舵机自身的PWM信号完成关节角度定位，夹爪采用平行夹持结构，可适配厚度10mm以内的块状物料抓取，夹持力可通过舵机扭矩参数调整，避免夹损演示用的色块工件。设计阶段特意将控制与供电模块做了分区布置，控制核心采用Arduino UNO板卡，搭配超声波传感器实现前方障碍物检测，避免机械臂运动过程中碰撞到工位外的物体，颜色传感器安装在夹爪侧方，待夹爪移动到物料上方时即可完成色块颜色识别，无需额外增设视觉检测工位，简化了整体工位布局。供电部分采用两级降压架构，高压侧直接接入12V交直流电源，第一级降压模块将电压降至6.

　　5V为所有伺服舵机供电，避免舵机启动瞬间的电流冲击影响控制板稳定性，第二级降压模块将电压降至5V为控制板、传感元件供电，各级供电回路独立布线，减少信号干扰。整套机构的机械连接部分除舵机自带的塑料支架外，可选配金属舵盘提升关节连接刚性，若用于长时间连续运行场景，更换金属舵盘即可大幅降低关节连接部位的磨损速率，其余紧固件均采用标准螺栓、螺母与垫圈，无需定制特殊连接件，组装时只需按照关节装配顺序依次锁紧连接件即可，单套机构的组装调试周期可控制在4小时以内，适合实训场景下的学员分组组装作业。机械臂的预设作业范围覆盖底板上三个固定色块放置位，可根据实际需求调整舵机转动角度参数，扩展作业覆盖范围，也可更换不同规格的夹爪，适配不同形状的轻载小工件转运需求。
