壁挂式悬浮电视柜收纳支架结构设计

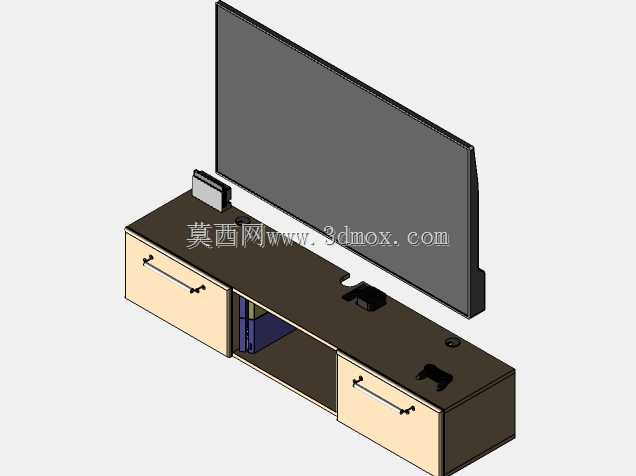

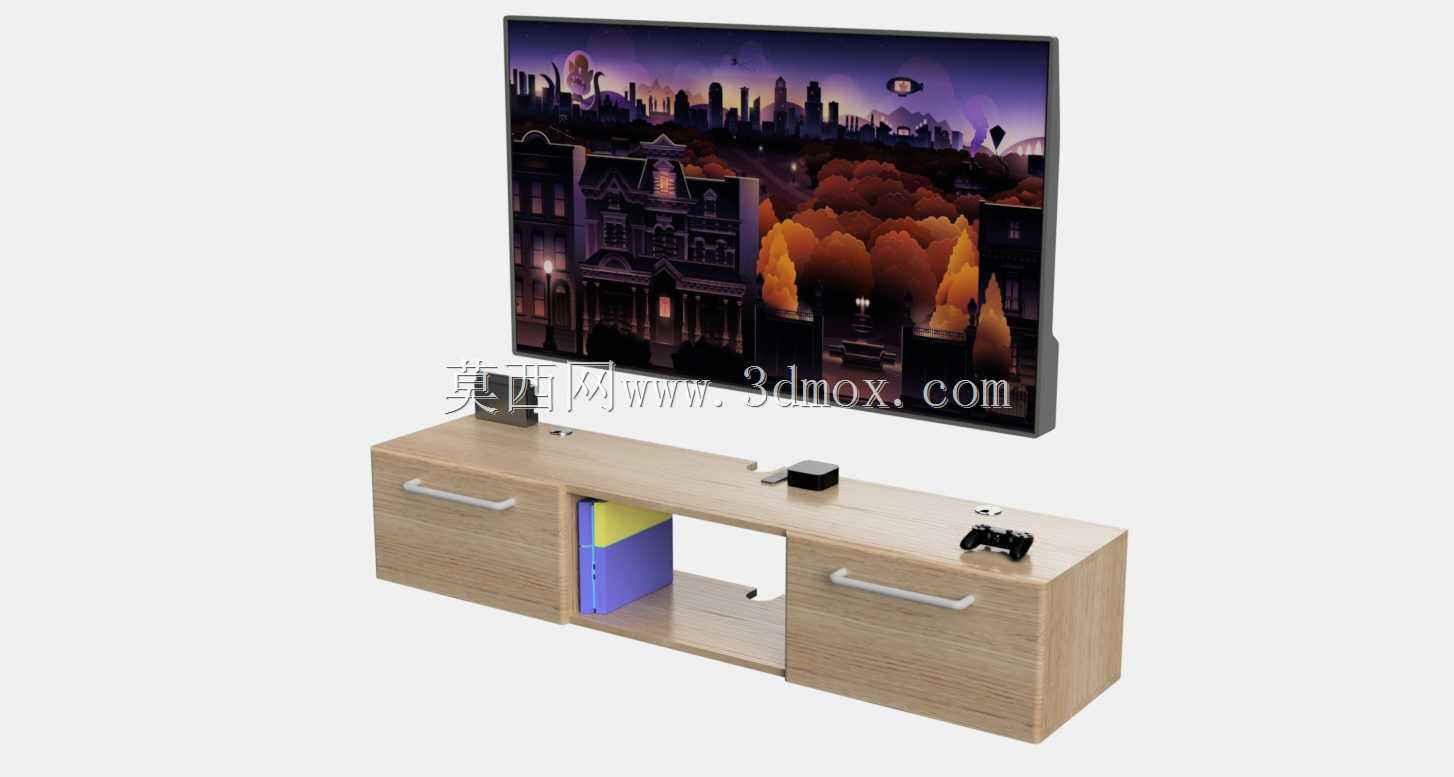

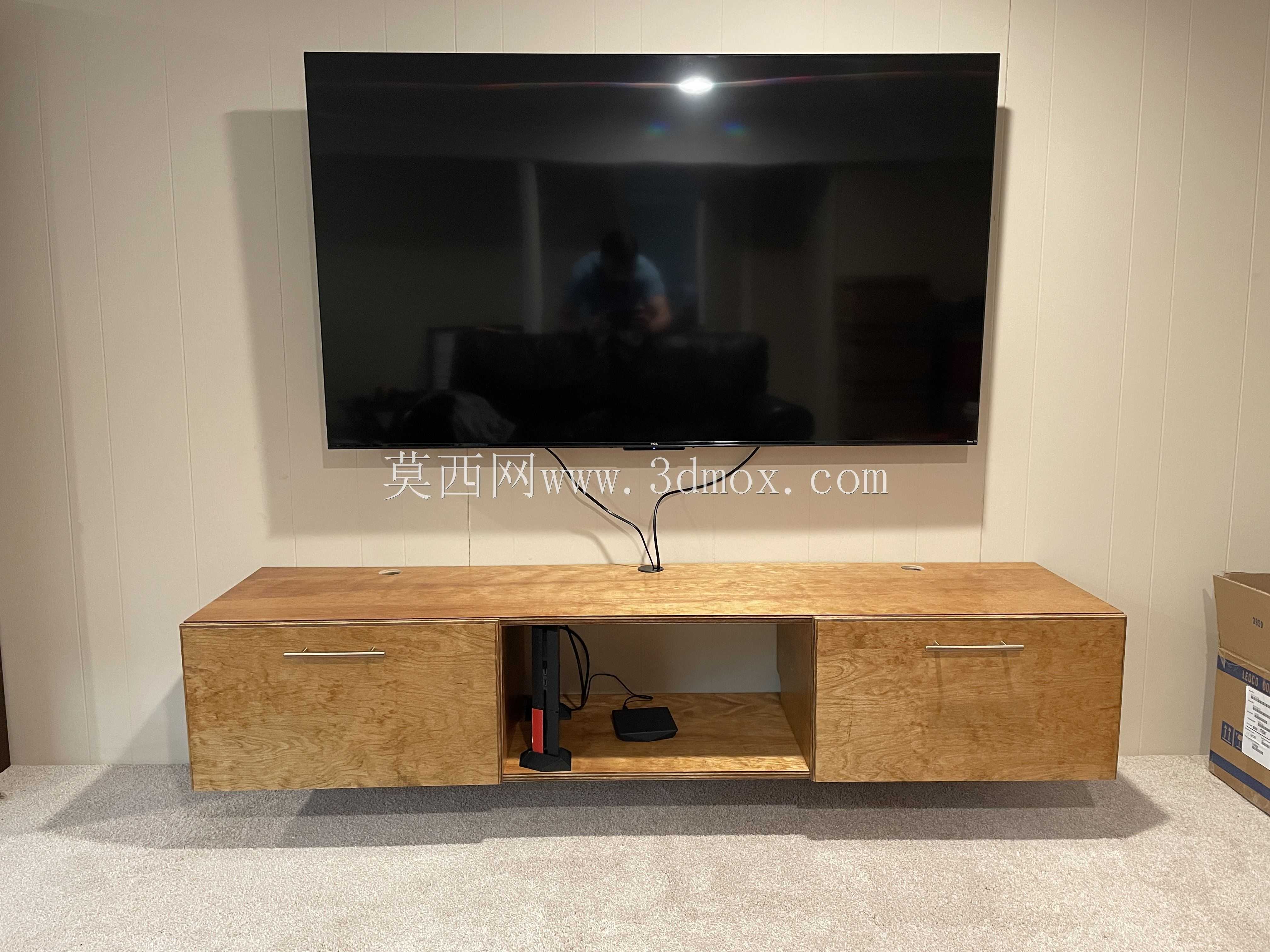

　　这款壁挂式悬浮电视柜支架，核心应用场景为家庭客厅、小型公寓起居区的电视配套安装场景，替代传统落地式电视柜，解决小户型地面空间占用问题，同时满足影音设备收纳、线路隐藏、日常置物的多重需求。从结构设计逻辑来看，整体采用长条形薄型柜体布局，安装边界适配主流55-65英寸平板电视的安装孔位范围，柜体总长度控制在1.8米区间，深度控制在35厘米，既保证足够的收纳空间，又不会因为柜体过深导致磕碰风险，安装后柜体底部距离地面预留15厘米的悬空高度，既方便扫地机器人通行清洁，也能营造视觉上的悬浮轻盈感。柜体功能分区做了明确划分，左右两侧设置抽拉式抽屉，采用隐藏式长拉手设计，避免突出拉手磕碰过往人员，抽屉内部可放置遥控器、影音配件、

　　日常杂物等小件物品，中间区域设置开放式格层，可放置机顶盒、游戏主机、路由器等需要外露散热、频繁插拔线路的电子设备，格层背部预留穿线孔位，方便各类电源线、HDMI线统一梳理隐藏，避免线路杂乱外露。柜体顶部预留电视支架安装位，可直接适配标准壁挂电视挂架，不需要额外在墙面重复打孔，电视安装后与柜体衔接自然，不会出现挂架外露的问题。设计过程中重点考虑了壁挂安装的承重需求，柜体背部设置通长的壁挂安装挂条，可均匀分散柜体承重到墙面膨胀螺栓上，避免局部应力集中导致的墙面脱落风险，柜体板材采用拼接式结构，所有直角拼接处做了公差匹配优化，保证组装后接缝均匀，直角精度控制在合理范围内，不会出现拼接缝隙不均、柜体歪斜的问题。柜体右侧顶部预留小型置物凹槽，

　　可放置遥控器、手机等随手取用的小物件，避免物品滑落。整体结构没有多余的装饰性构件，所有造型都服务于功能需求，抽屉滑轨采用侧装式三节滑轨，保证抽屉抽拉顺畅，承重满足日常收纳需求，开放式格层的层板做了加厚处理，可承载较重的影音设备不会出现弯曲变形。线路隐藏通道从背部穿线孔一直连通到柜体底部，所有线路可从悬空区域引入墙面预埋的线管，完全实现外观看不到明线的整洁效果。安装时只需要先将背部挂条固定在墙面承重位置，再将柜体整体挂装到挂条上即可，不需要复杂的现场拼接，降低安装难度。
