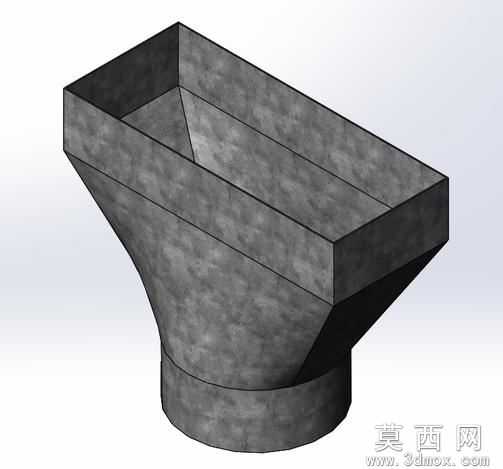

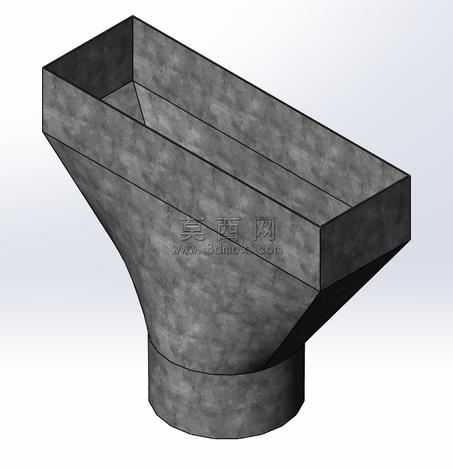

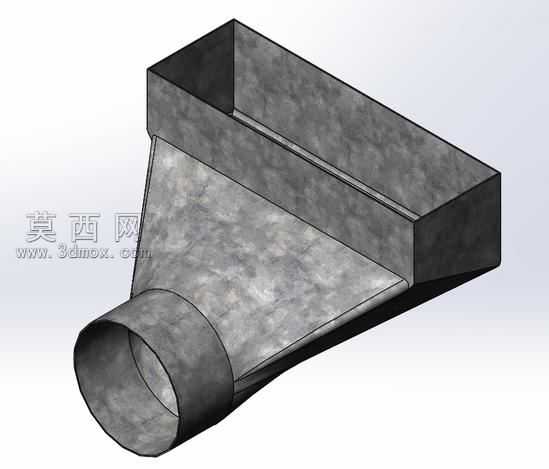

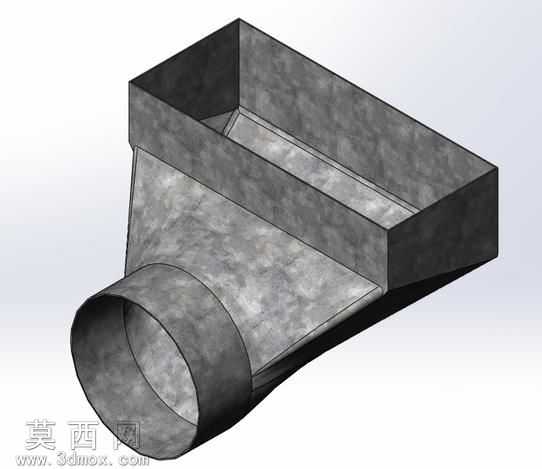

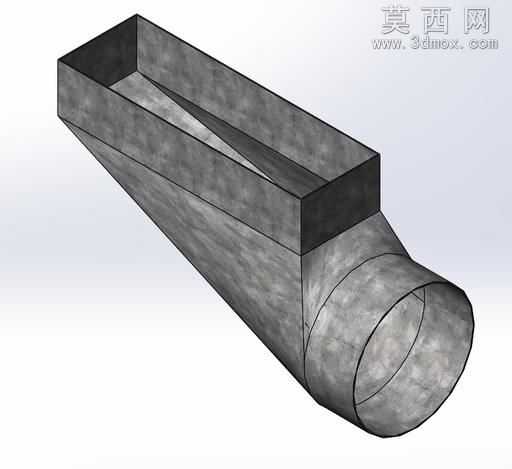

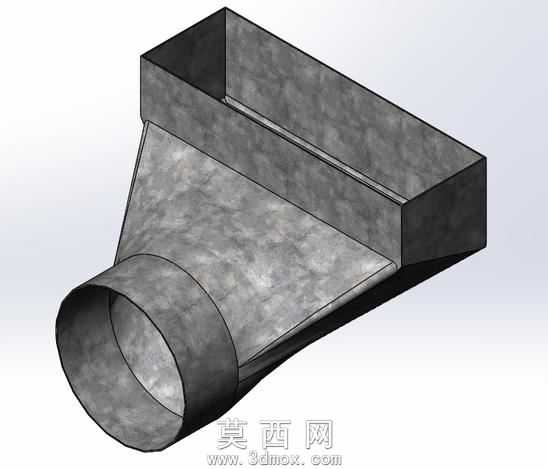

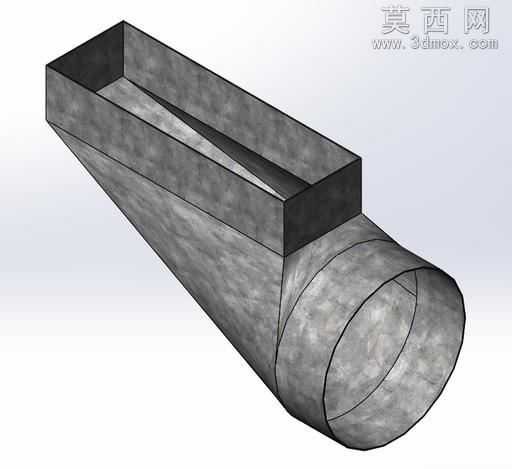

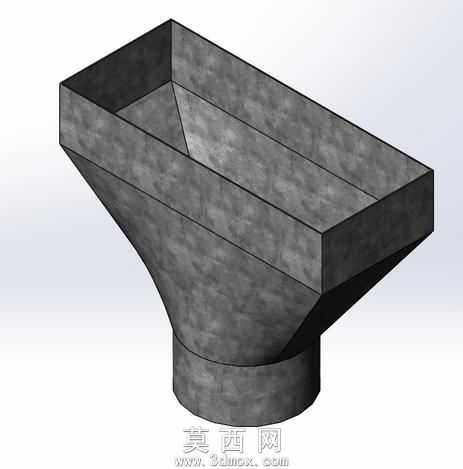

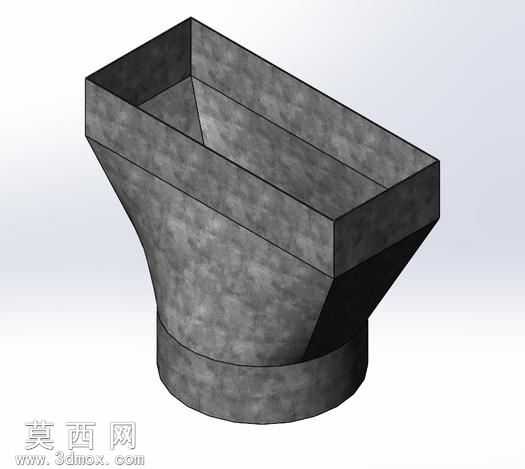

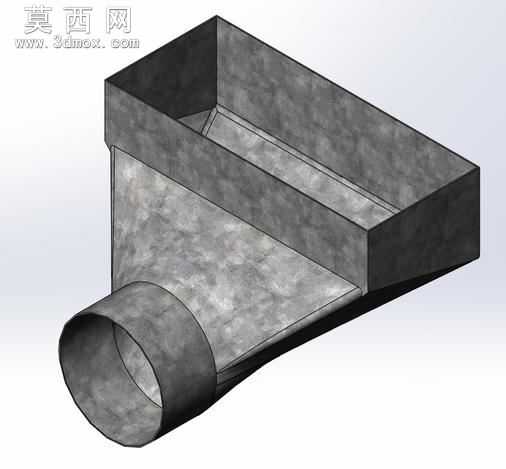

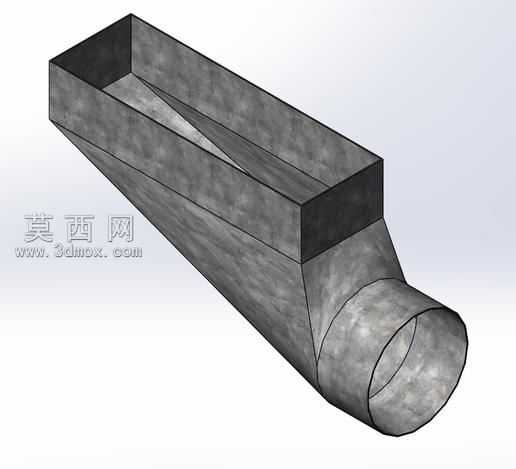

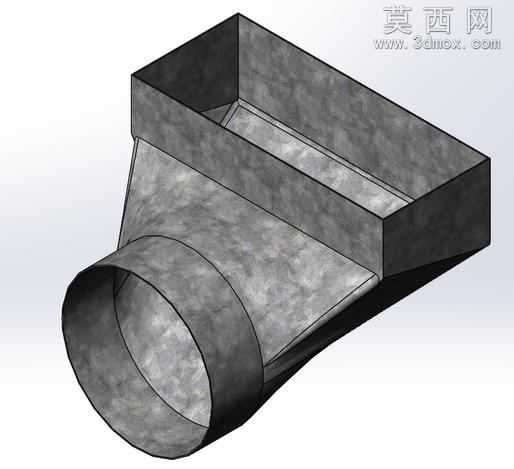

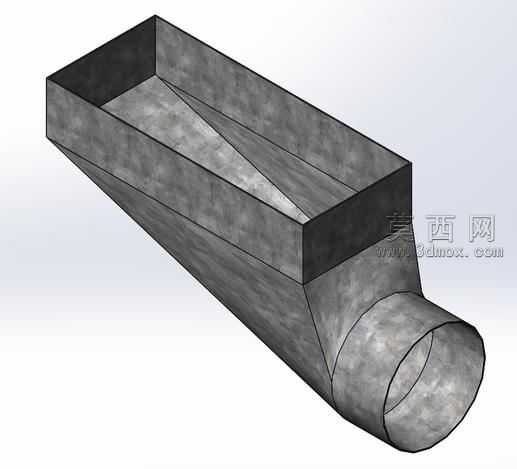

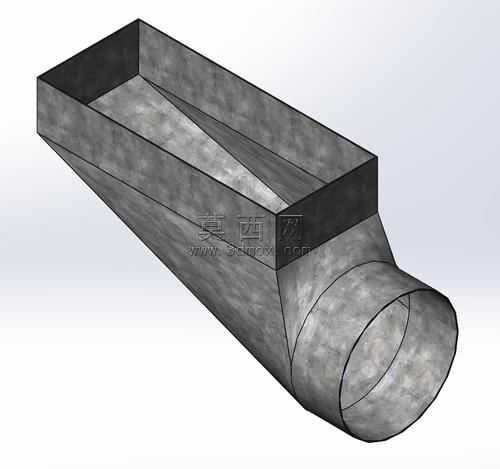

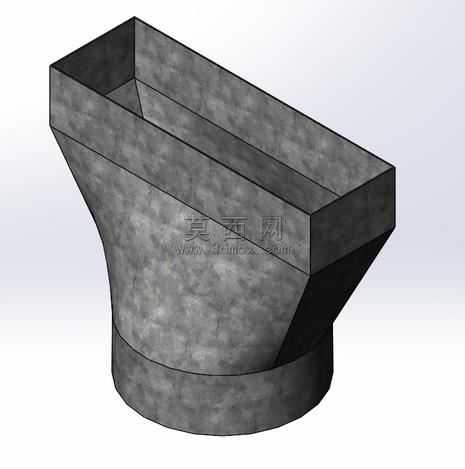

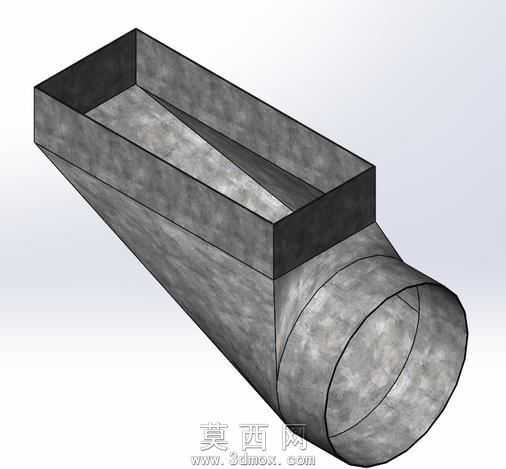

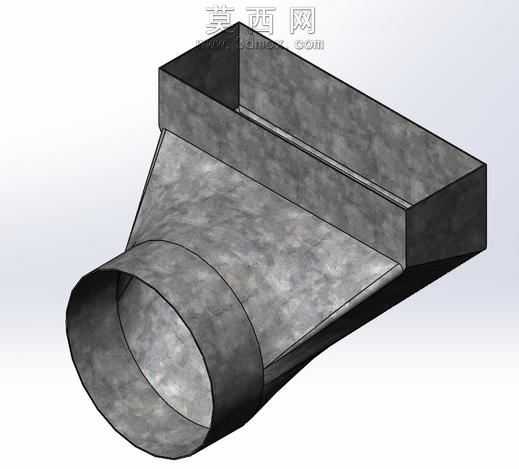

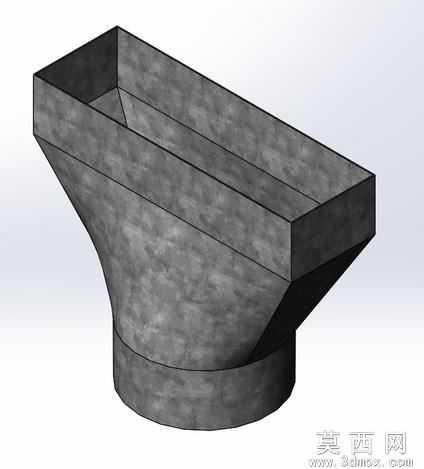

本模型为暖通通风系统常用的方转圆变径风管接头,采用SolidWorks软件进行全参数化三维建模,建模过程严格遵循通风管道配件的实际加工工艺逻辑,首先绘制上方矩形风管接口的基准草图,定义标准矩形截面的长宽尺寸,再绘制下方圆形风管接口的基准草图,匹配对应规格圆形风管的外径参数,两个基准面保持同轴对齐且预留符合安装规范的变径段高度,通过放样凸台命令生成变径主体结构,同时对接口边缘添加卷边补强特征,还原实际镀锌铁皮风管的咬边加固结构,避免尖锐边缘的应力集中问题。材质渲染阶段选用镀锌钢板材质,还原金属表面特有的锌层结晶纹理与哑光金属质感,调整材质粗糙度与反射参数,模拟实际通风配件长期使用后的轻微氧化质感,渲染视角采用斜等测视角,可同时清晰展示上方矩形接口、下方圆形接口以及中间锥形变径段的完整结构,直观呈现方转圆的过渡形态。结构设计上,变径段采用偏心渐变的导流结构,内壁平滑过渡无突兀折角,可有效降低通风过程中的风阻与气流紊流,减少通风系统的噪音与风压损失,上方矩形接口可直接对接同规格的矩形主风管,下方圆形接口可匹配对应尺寸的圆形支风管或风机接口,接口尺寸适配市面上商用3×10英寸与4×10英寸规格的空气寄存设备,无需额外调整即可直接用于通风系统的装配仿真。建模过程中对所有边角添加了符合钣金加工要求的圆角过渡,避免实际加工时出现镀锌层开裂的问题,整体模型为实体建模,可直接导出用于钣金展开下料,也可导入CFD仿真软件进行通风气流的模拟分析,验证不同风速下的风压损失与导流效果,为通风系统的管路优化提供可靠的三维模型支撑,适用于中央空调通风系统、工业除尘排风系统、商用建筑新风系统的管路设计与装配演示。
