方转圆变径过渡连接柱头结构

　　该构件属于典型的天圆地方类变径过渡件，在通风除尘、物料输送、料仓下料以及机床防护排屑系统中应用十分普遍。现场管路布置时常遇到方形设备接口与圆形管道对接的情况，直接焊接不仅成型困难，还容易在转角处产生应力集中与气流死区，这类过渡柱头正是为解决两端截面形状不一致而设计。

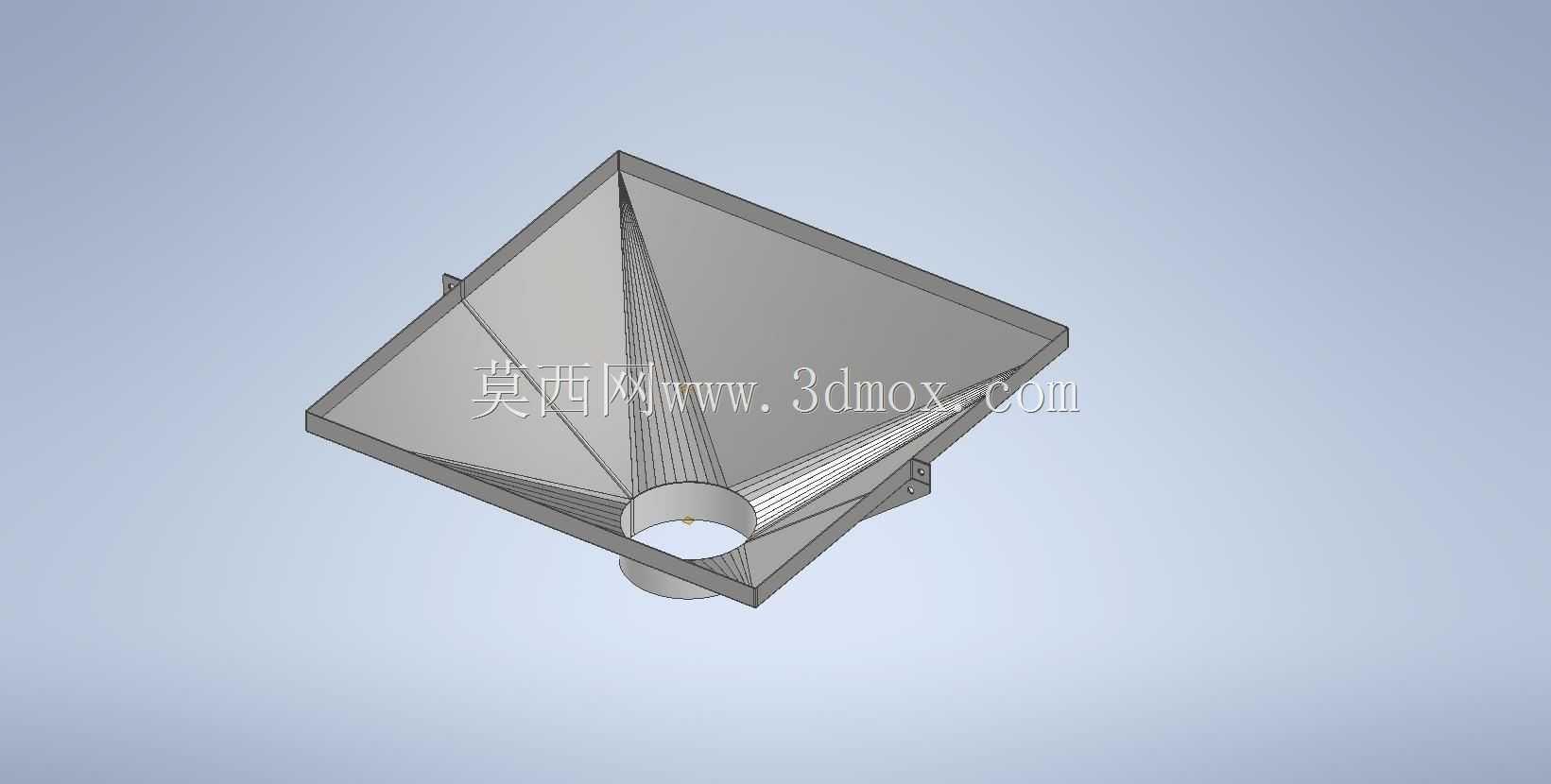

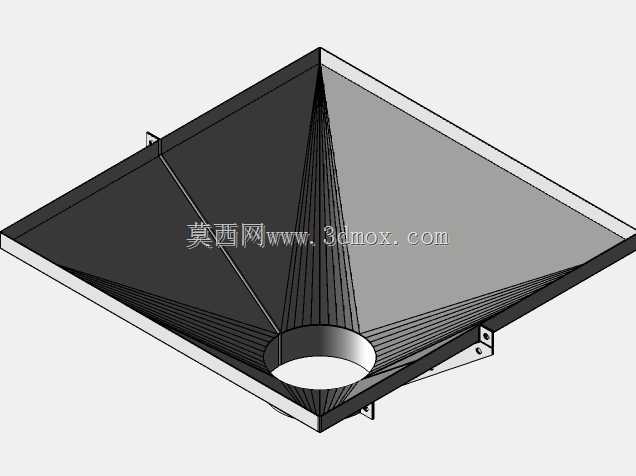

　　从结构上看，构件一端为方形法兰式敞口，另一端收拢为圆形短管接口，四个侧壁由平面三角板与曲面锥板拼接而成，棱线从方形四角平滑汇交至圆管端部。这种展开方式兼顾了钣金折弯与焊接工艺：平面区域便于下料划线，曲面部分通过卷板或压型逐段贴合，焊缝沿四条汇交棱线分布，工人组对时可先定位方端四角与圆端四等分点，再控制中间曲面的贴合间隙。

　　建模时需重点处理方圆之间的曲面过渡。方形边线与圆形端口之间不能简单放样，否则会出现曲面扭曲、壁厚不均的问题。合理做法是将圆端按四分之一弧段拆分，每段对应方形的一条边，四角区域用三角平面补接，从而保证整张曲面可展开、可加工。侧壁厚度根据输送介质与负压工况选取，除尘风管常用薄钢板，料仓出口承受物料冲击时则适当加厚并增设加强筋。

　　安装边界方面，方形端预留了螺栓连接耳板，孔位与上游设备方口法兰对应，现场可通过螺栓压紧密封垫实现快装；圆形端为标准短管，既可直接套接圆管后抱箍固定，也可焊接法兰对接。方形外轮廓决定了设备侧壁的开孔尺寸，圆管外径则约束下游管道选型，两端高度方向的过渡长度影响整体布置空间——过渡段过短会导致气流突变、阻力增大，过长则占用竖向空间并增加用料。

　　在机床加工场景中，这类柱头常安装于排屑机出口或防护罩吸尘口，将加工区方形集尘罩引出的含尘气流平顺导入圆形除尘管道；在散料处理线上，则用于方形料仓下部与圆形给料管之间的衔接，减少物料在拐角处的架桥与残留。设计时还需核对内壁过渡是否顺滑，避免出现内凹台阶造成积屑，承压或负压工况下应在方端法兰面校核刚度，必要时翻边加固，防止抽风时板面震颤变形。
