一体框架结构电动助力自行车结构设计

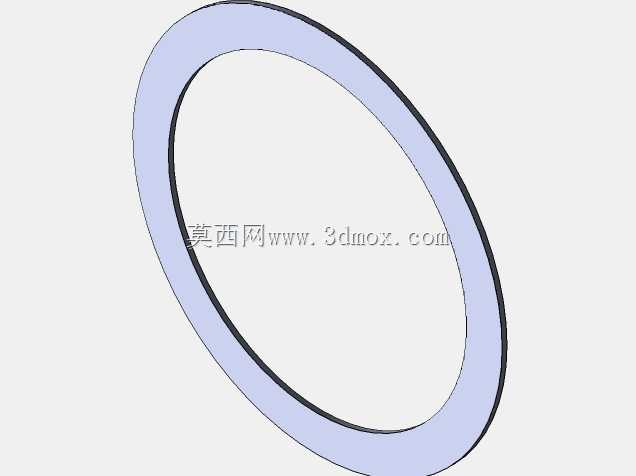

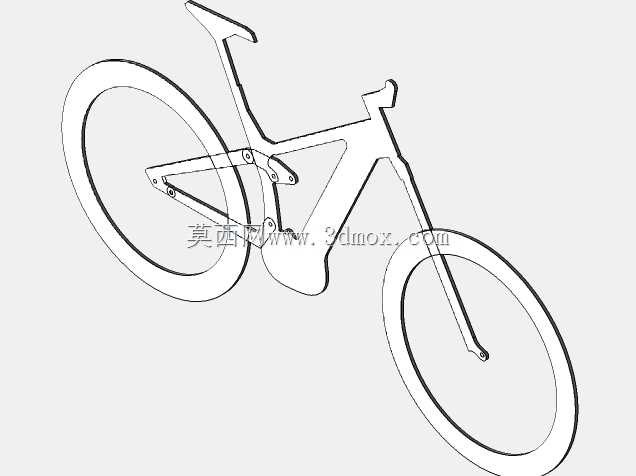

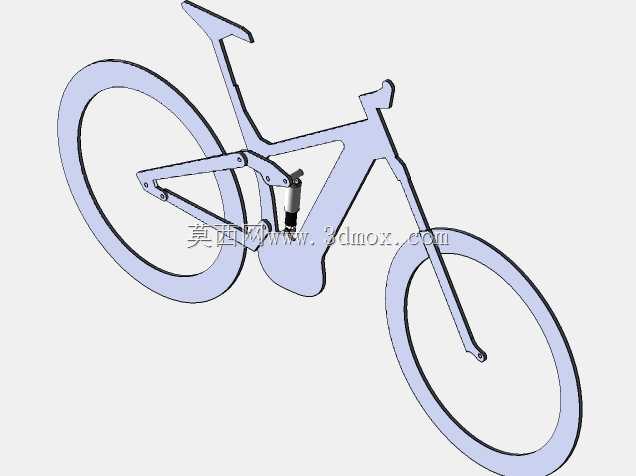

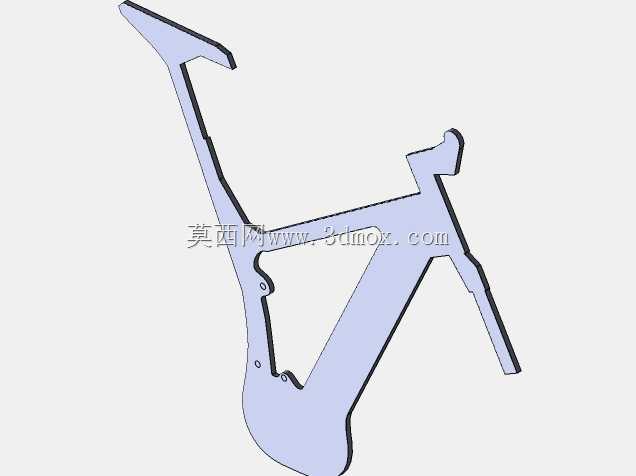

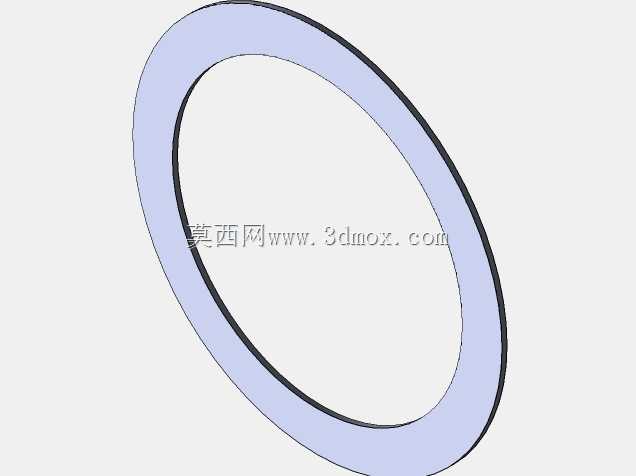

　　这款两轮载具的结构设计围绕城市通勤与短途休闲骑行场景展开，整体采用无下管的一体化板式车架作为核心承载结构，区别于传统管材拼接的车架形式，板式结构在建模阶段通过曲面加厚完成主体成型，既可以通过钣金冲压实现量产，也能适配碳纤维模压的小批量定制生产，车架主体预留的电池仓空间可容纳常规规格的软包锂电组，走线通道全部隐藏在板式结构的内侧，避免外露线管在长期使用中积灰、被剐蹭破损的问题。前后轮组采用无辐条的封闭轮结构设计，轮辋与轮盘一体成型，相比传统辐条轮拥有更低的风阻系数，在城市20-25km/h的常用骑行速度下能有效降低空气阻力，同时封闭轮的结构刚性更强，过弯时的形变量更小，轮组中心的轴接位置预留了标准碟刹安装座，

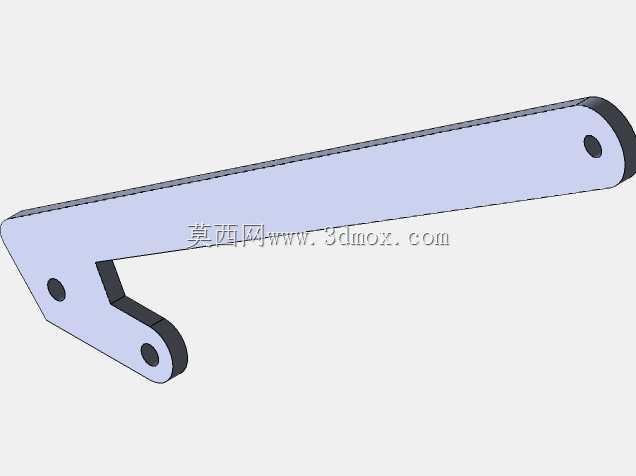

　　可适配160mm规格的通用碟刹盘片，安装边界与市面主流的线拉、油压碟刹卡钳完全兼容，不需要额外制作转接座。后三角位置集成了单筒避震结构，避震器上下端均采用鱼眼轴承与车架、后摇臂连接，可过滤城市铺装路面的细小颠簸，避震行程设定为50mm，既不会因为行程过长导致踩踏泄力，也能应对井盖、路面接缝这类常见的城市道路障碍，后摇臂的转轴位置采用双轴承支撑，侧向摆动间隙控制在0.1mm以内，避免高速骑行时出现轮组晃动感。车把与立管采用一体化的极简设计，把横宽度设定为620mm，适配城市骑行的灵活转向需求，立管角度保持72度的休闲骑行设定，长时间骑行不会对腰腹造成过度压迫，座垫导轨采用标准的圆形导轨安装槽，可兼容市面绝大多数的通勤、运动款座垫，

　　座杆插入深度预留150mm的调节范围，可适配160cm到185cm身高的骑行者使用。整车的安装边界在建模阶段就做了干涉校验，所有转动部件的活动范围内都没有结构冲突，转向时前轮不会与车架、脚踏发生剐蹭，避震压缩到极限行程时后轮胎也不会摩擦车架主体，所有连接孔位都采用标准公制螺纹规格，后期维护更换配件不需要定制非标紧固件。
