带木轴承齿轮支撑的滚子链传动机构

　　这套滚子链传动机构以两块异形链轮、标准节距滚子链和木质支承板为核心，用于在两平行轴之间传递定比回转运动，常见于小型输送装置、教学演示台、低速进给机构以及需要远距离同步传动的设备布局中。相比直接齿轮啮合，链传动能够在中心距较大的情况下保持稳定传动比，对轴间距误差和支承板轻微变形不敏感，适合安装空间受限、轴端不能靠近布置的场合。

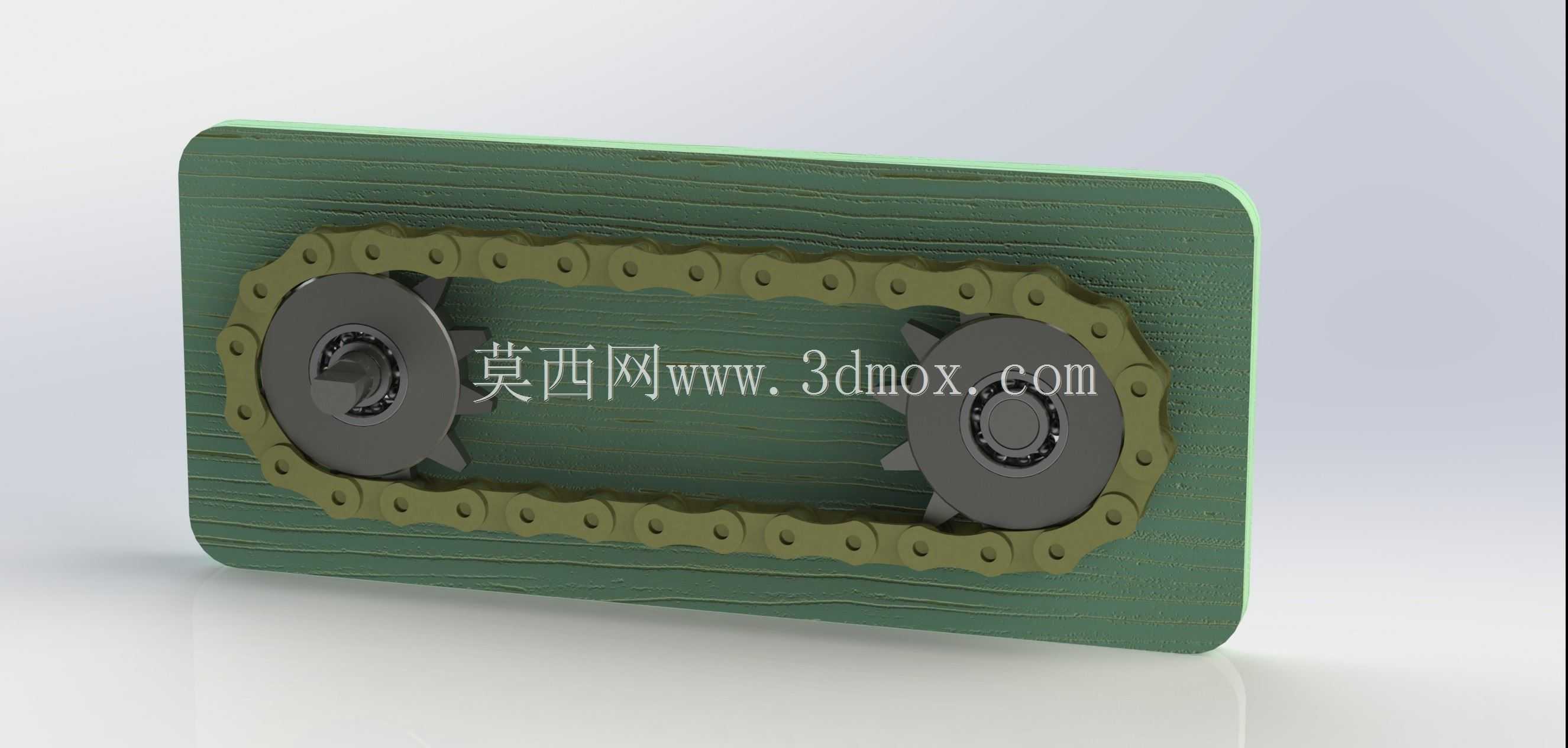

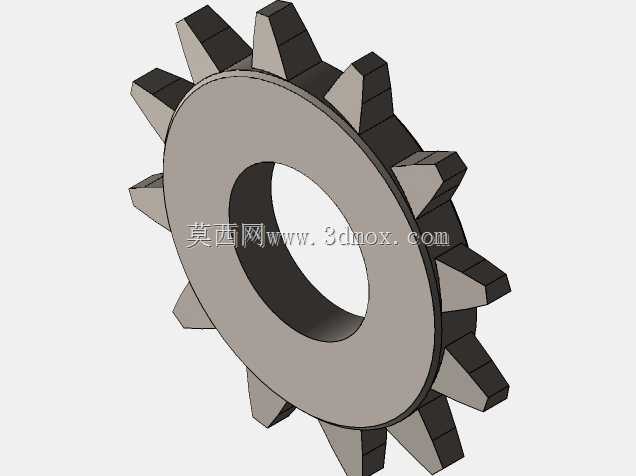

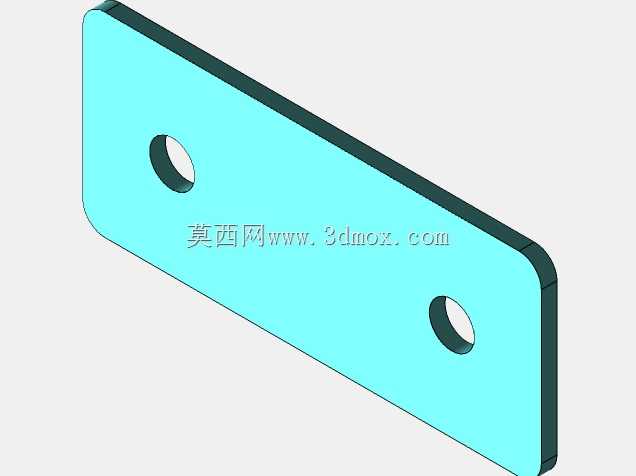

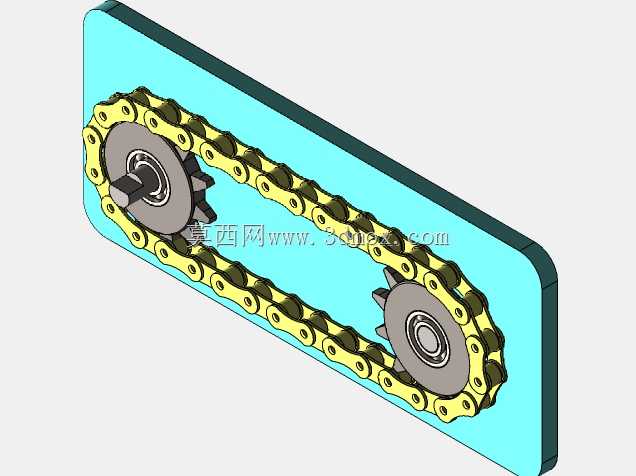

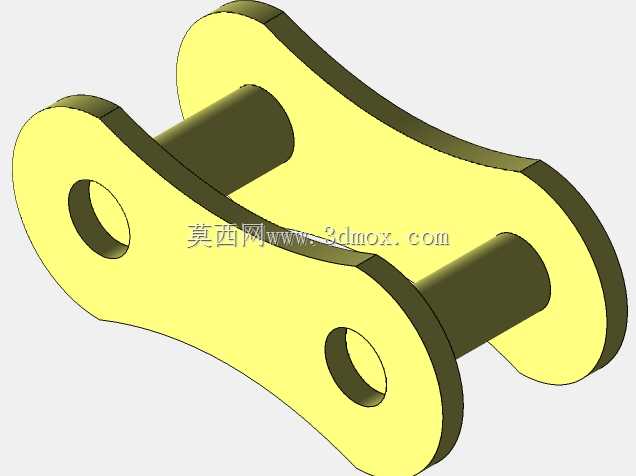

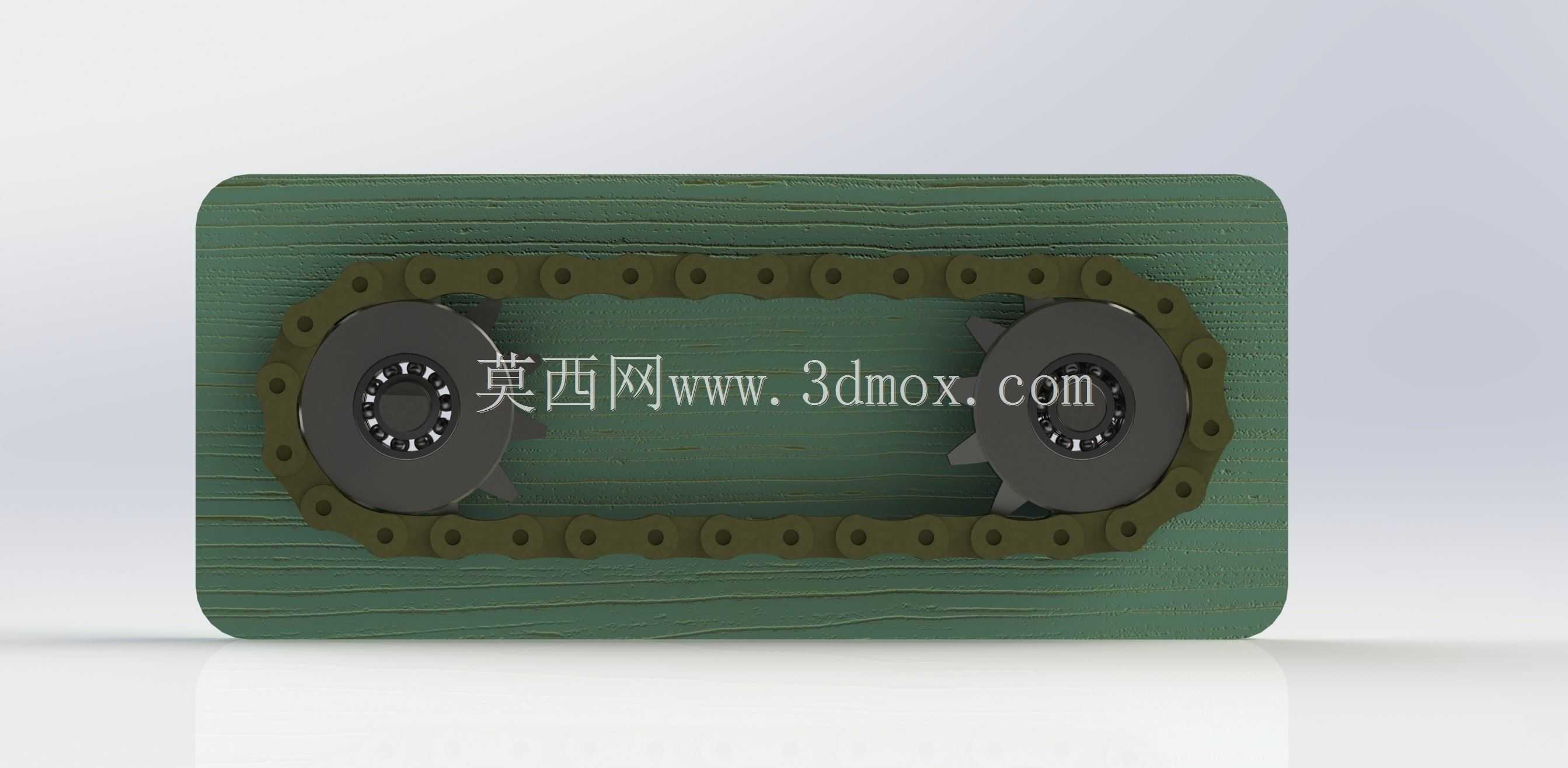

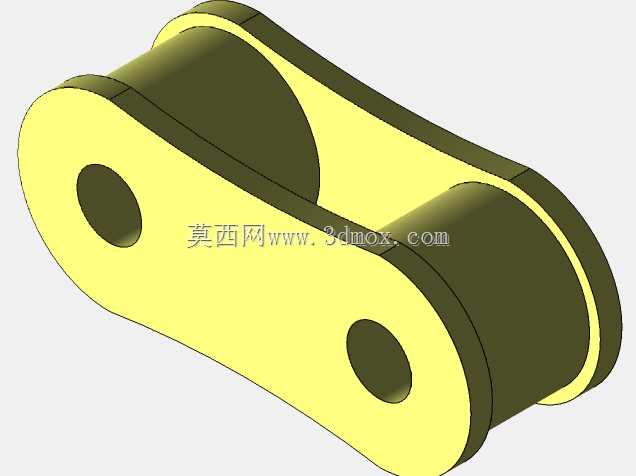

　　结构上，主动链轮与从动链轮分别固定在两根平行车轴上，轴端通过轴承座嵌入绿色支承板。支承板采用圆角矩形外形，边缘做倒角处理，既作为链轮轴的安装基准，也承担链条张紧后的侧向反力。链轮齿形按滚子链啮合关系建立，齿槽圆弧、齿顶宽度和根圆位置均围绕链节滚子直径展开，保证滚子进入和退出啮合时冲击较小。链条由内链板、外链板、销轴、套筒和滚子逐节装配，链节围绕两轮形成闭环，上段与下段保持近似直线，绕入轮齿后沿分度圆过渡。

　　设计时先确定传递功率、输入转速和目标速比，再反推链轮齿数、链节距、排数以及中心距范围。小链轮齿数过少会引起多边形效应，使瞬时速度波动和链条动载荷增大；齿数过多则在链条磨损后容易发生跳齿。模型中两轮尺寸存在差异，可用于演示减速或增速关系，齿数搭配兼顾了传动平稳性与外形紧凑度。链条长度按两轮中心距、分度圆直径和链节距计算，理论节数取偶数，避免使用偏置链节，便于装配并降低薄弱环节。

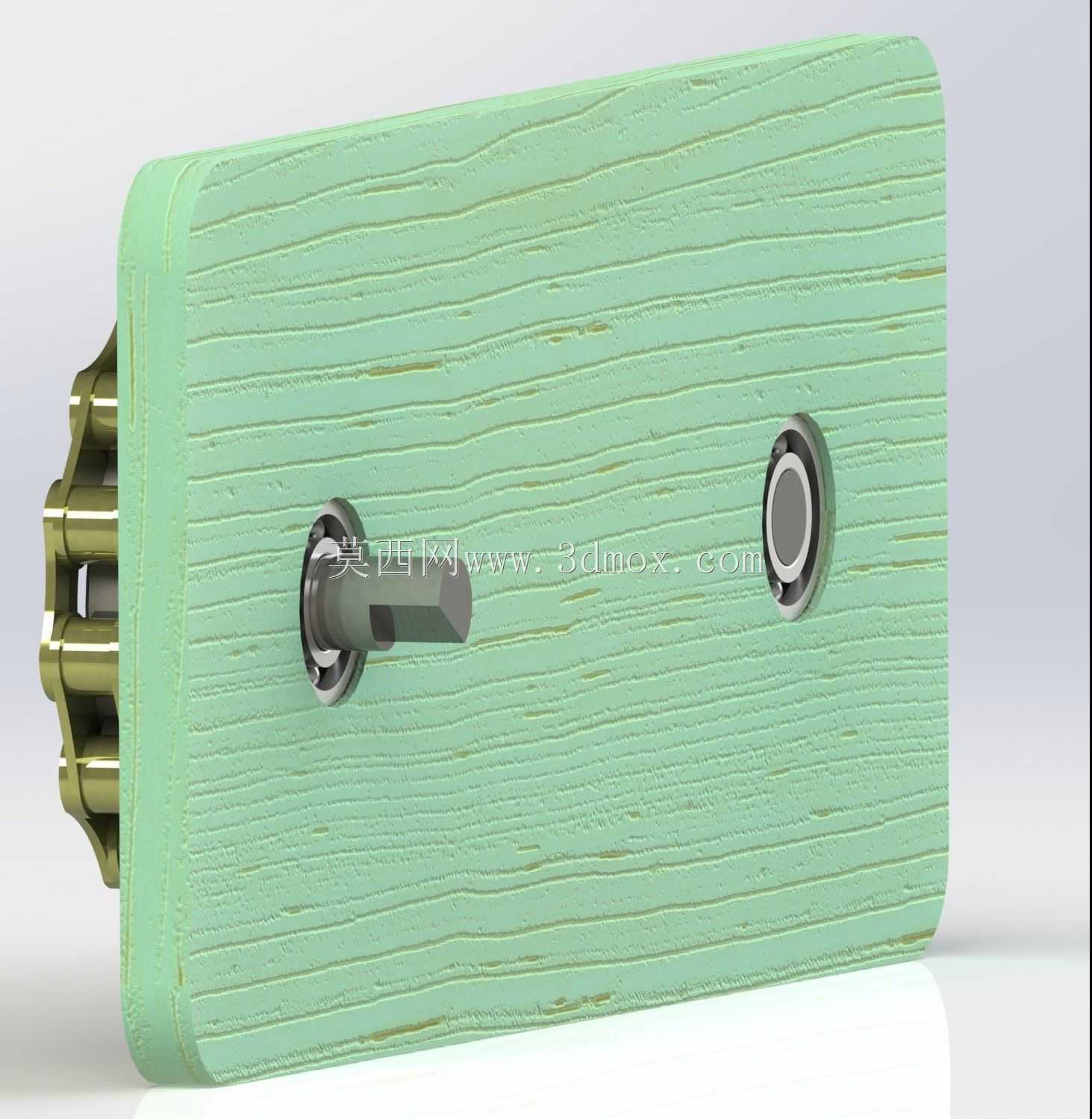

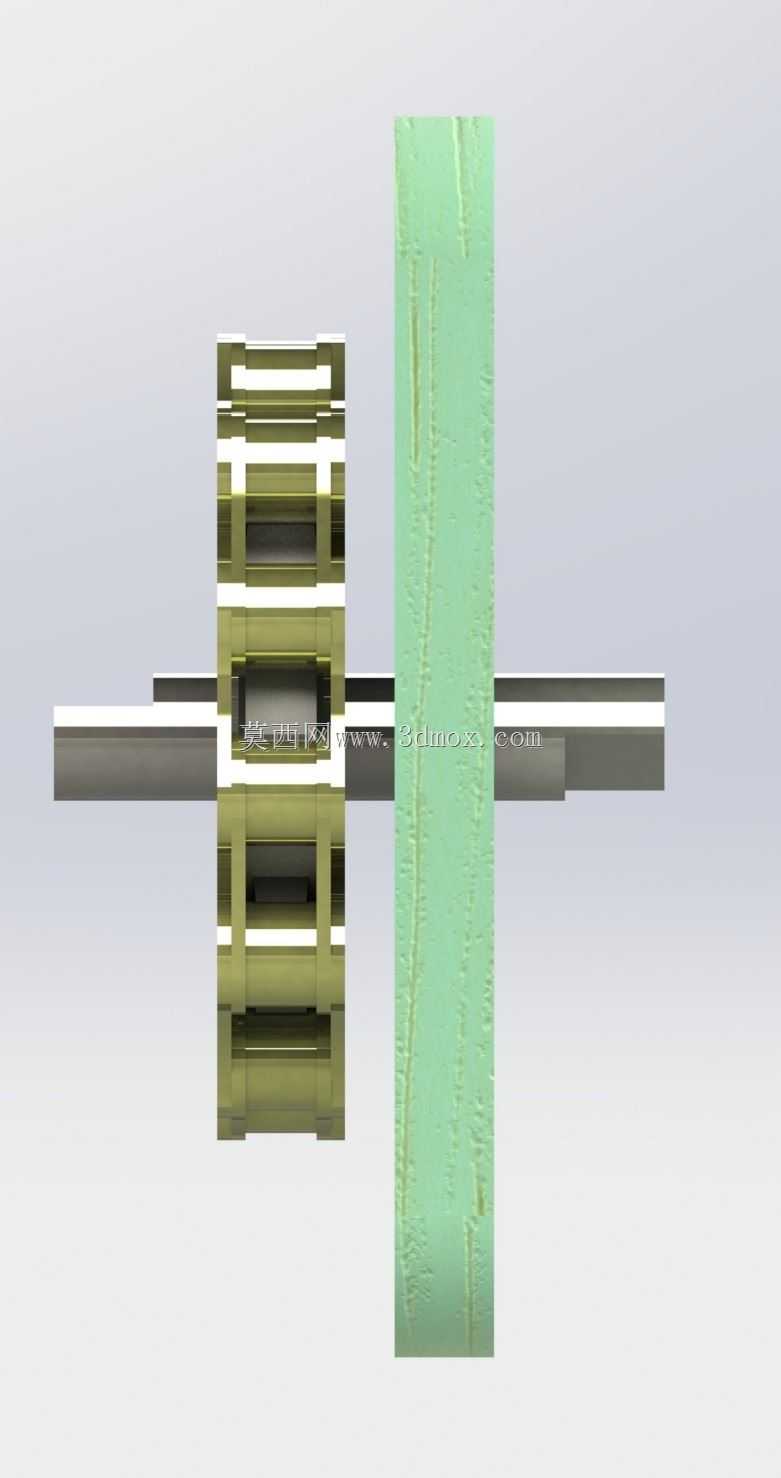

　　安装边界方面，支承板上的两轴孔中心距是关键尺寸，直接影响链条张紧程度和啮合包角。轴孔需要保证同轴度和平行度，若两轴歪斜，链板会产生侧向摩擦，滚子与齿槽也会偏载。链轮装入后应检查轴向定位，使两轮齿宽中心处于同一平面；链条围合后，松边保留适度垂度，过紧会增大轴承径向载荷，过松则在启停瞬间产生冲击。对于长期运行设备，可通过张紧轮、腰形孔或可调轴承座补偿磨损伸长；演示模型中则依靠固定中心距保持简洁外观。

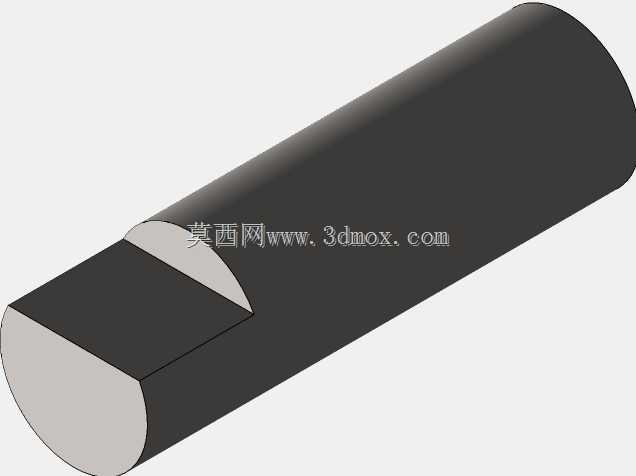

　　木质支承板的引入使机构更接近教学或轻型工装场景，板面不仅提供安装平面，也能直观展示传动路线。三维建模时，链条按实际节距阵列装配，链轮齿廓与滚子接触位置保留合理间隙，运动模拟中可观察链节从直线运动转为圆周运动的过程。轴承位置承担径向力，车轴伸出端可连接手轮、联轴器或动力源。整体结构没有复杂箱体，维护时可直接检查链节润滑、销轴磨损和链轮齿面接触情况，适合用于链传动原理验证、低速设备改型以及机械结构课程中的装配关系分析。
