CA6140车床传动链节式联动铰接构件

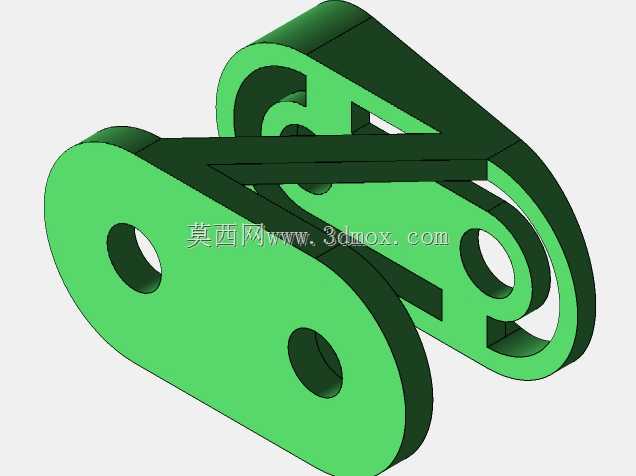

　　这套铰接联动构件的设计初衷，是为CA6140普通车床的进给传动防护与辅助联动机构提供可弯折的链式承载单元，在车床溜板箱沿床身导轨做纵向进给、刀架完成横向走刀的往复动作场景中，这类链节构件会随运动部件的位移同步弯折伸展，既可以包覆内置的润滑管路、控制线缆，避免车削过程中飞溅的切屑、切削液剐蹭磨损管线，也能作为行程限位的联动传力件，把溜板的直线位移转化为链节的转角变化，触发行程端点的位置信号。从结构细节来看，构件采用对称叠合的双片链板组合形式，每片链板的两端加工出同轴的铰接通孔，孔位的中心距经过严格校核，保证相邻链节装配后铰接回转的同轴度误差控制在车床进给机构允许的公差范围内，链板的轮廓做了长圆形的圆滑过渡，没有尖锐的棱角，

　　一方面是避免车加工过程中操作人员调整刀具、清理切屑时被锐边划伤，另一方面圆滑的外轮廓在链节反复弯折时不会和周边的床身护罩、拖板安装座发生运动干涉。链板中段开出的镂空槽是核心的功能结构，这个槽位既是相邻链节嵌合对位的安装空间，也预留了链节回转时的避让间隙，当链节绕铰接轴转动到最大弯折角度时，相邻链板的侧边会刚好贴合在镂空槽的限位端面上，不会出现过转脱开的情况，整个弯折行程的角度范围完全匹配CA6140车床溜板从主轴箱端到尾座端的全行程走线需求。建模过程中首先以铰接孔的中心连线作为装配基准，先绘制单片链板的拉伸轮廓，保证两端孔的同轴度、链板厚度方向的尺寸和配套的铰接销轴、隔套完全适配，

　　双片链板对合后中间留出的空腔可以容纳多组润滑油管和信号线缆，链板的厚度选取兼顾了刚性和整体重量：如果板厚过大，整条链的自重会额外增加溜板的进给负载，长期运行会加剧导轨面的不均匀磨损；板厚过小则链板在承受管线拖拽力、切屑冲击时容易发生翘曲变形，甚至出现铰接孔位拉裂的问题。在安装边界的校核上，整套链节组件平铺状态下的总宽度、弯折后的最小回转半径都提前和车床床身侧面的安装空间做了匹配，安装时链节两端的固定孔分别对接在溜板箱侧部的安装支架和床身尾端的固定座上，全程不需要额外改造车床原有安装面，铰接孔内可以压配自润滑铜套，在车床长期往复运行的工况下减少销轴和链板孔的磨损，即便在高速走刀、频繁正反转的进给动作下，链节的弯折动作也能保持平顺，不会出现卡滞、异响的问题，这类链式铰接结构同样可以迁移应用到其他往复运动设备的管线防护、行程联动场景中。
