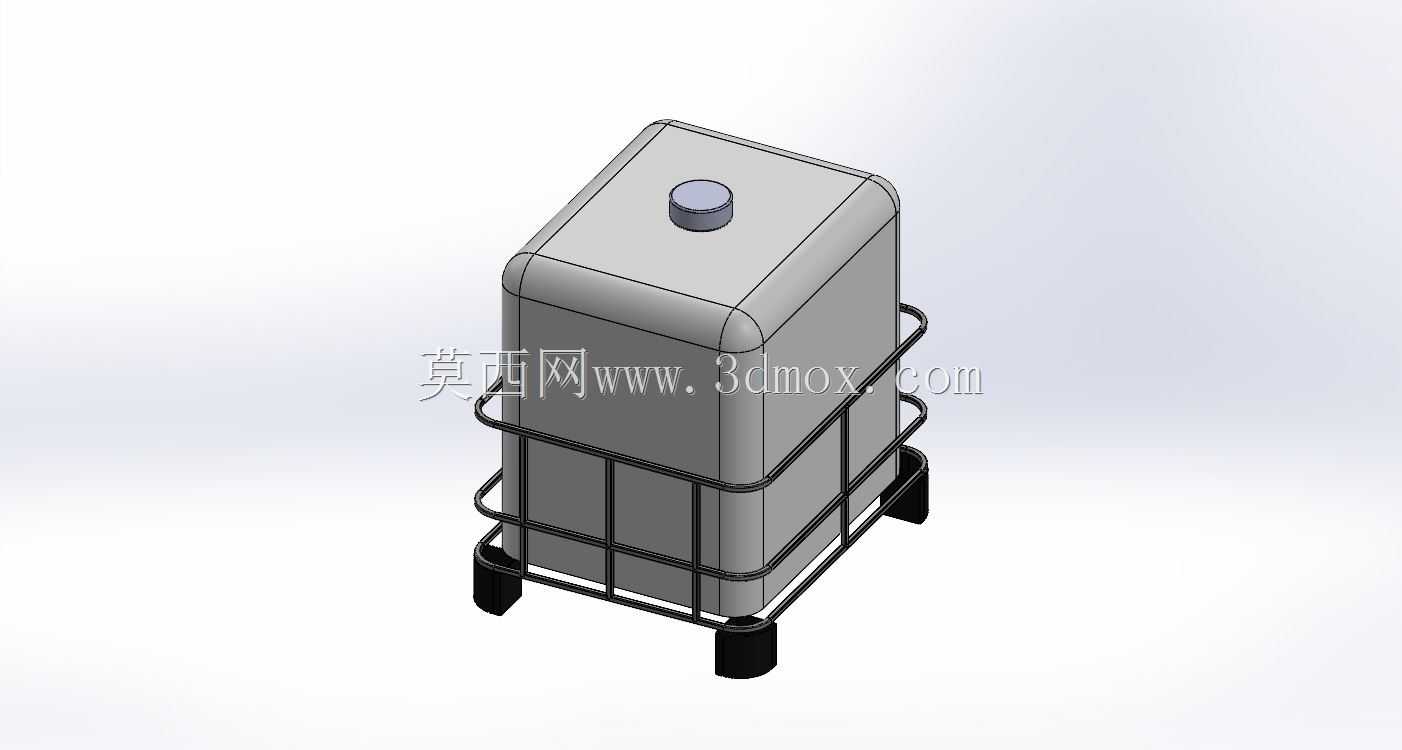

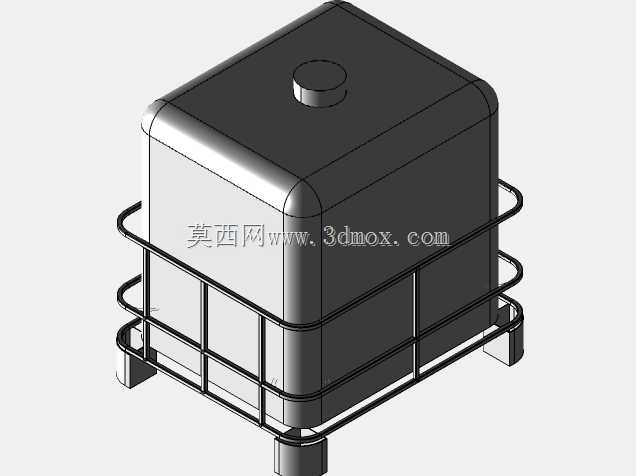

带钢制托盘护栏的大容量储运塑料罐体

　　该储运罐体为工业大宗液态物料周转场景开发，适配化工溶剂、食品级原液、水处理药剂、散装水性物料的厂内暂存与跨区域干线运输需求，整体采用立式方腔构型，相较传统圆桶可将集装箱、标准货运车厢内的堆存空间利用率提升近三成，方型侧壁在并排码放时无弧形间隙，配合底部集成的钢制托盘框架，可直接由手动液压叉车、平衡重叉车从四向进叉完成搬运，无需额外搭配木托或塑料栈板。

　　罐体主体采用滚塑一体成型工艺设计，所有转角位置均做大圆弧过渡处理，完全规避直角接缝带来的应力集中问题，长期满载静置或受运输颠簸冲击时，转角位置不会出现应力发白、开裂渗漏的隐患；罐体顶部居中设置小口径加注口，可配套旋封密封盖，加注完成后可实现密闭储运，避免液态物料挥发、洒落或被外界粉尘污染，罐体底部预留排液接口安装位，现场使用时可加装阀门实现余料快速排空，内壁光滑无死角，清洗作业时无残料积存死角，不同品类物料切换周转时清理工作量极低。

　　外围配套的双层钢管护栏框架完全围绕罐体外形轮廓设计，下层框架承托罐体底部承重边，上层护栏围护罐体中上部侧壁，框架管材之间采用焊接连接，整体强度可满足两层满载罐体堆叠的载荷要求，护栏与罐体外壁之间预留微量缓冲间隙，搬运过程中发生轻微侧向碰撞时，冲击力先由钢制框架承接，不会直接作用于塑料罐体，避免罐体被撞破损。框架底部的支腿高度完全匹配通用叉车叉齿的插入高度，叉齿进入后可完全贴合框架承重梁，搬运过程中不会出现滑脱、倾翻风险。

　　设计过程中优先校核了罐体满载状态下的侧壁形变：方腔罐体注满液体后侧壁会承受均匀静水压，将侧壁壁厚从顶部到底部做梯度递增设计，底部承压最大区域壁厚相应加厚，既控制整体材料重量，又避免长期满载出现侧壁鼓胀变形。外围框架的长宽尺寸严格贴合标准物流托盘的模数边界，可直接适配现有自动化立体仓库的货架位尺寸，无需改造现有仓储设施；罐体顶部的加注口凸起高度控制在框架顶面边界以内，多层堆叠时上层托盘的底部支腿可完全落在下层框架的承重点位上，不会压触加注口或罐顶平面。该结构同时兼顾公路运输的固定要求，护栏框架上可直接穿过捆扎带，将罐体固定在货运车辆底板上，运输过程中不会出现滑移移位，整体结构兼顾轻量化、抗冲击性与物流通用性，可直接用于批量储运装备的选型参考与结构改型。
