奔驰车用柴油微粒过滤器流体仿真模型

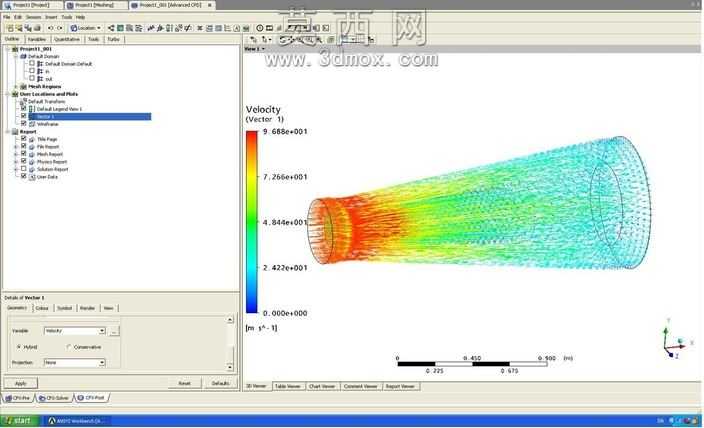

本作品为适配奔驰车型的舒适性柴油微粒过滤器三维模型，建模阶段依托三维设计软件完成参数化构建，首先依据柴油车尾气后处理系统的安装尺寸约束，确定过滤器的锥形筒体结构参数，精准还原筒体从进气端到出气端的渐扩形态，保证模型与实车安装位的适配性。建模过程中对过滤器内部的多孔过滤载体结构做了等效建模处理，既保留载体的流通孔隙分布特征，又兼顾仿真计算的运行效率，避免模型面数过高导致的运算卡顿。在流体仿真模块的设置中，针对柴油尾气的流动特性定义材料属性，设置符合柴油发动机排气工况的入口流速、出口压力边界条件，对筒体近壁面、载体区域做网格加密处理，保证流场计算的精度。渲染层面采用矢量场可视化表达，通过彩虹色阶映射不同位置的尾气流动速度，从进气端的高速红色区域逐步过渡到出气端的低速蓝色区域，直观呈现尾气在过滤器内部的流速分布规律，清晰展示气流在锥形腔体内的扩散、穿过多孔载体时的流速衰减过程，同时搭配尺寸标尺标注模型实际规格，方便查看结构比例。材质设置上，筒体部分赋予金属材质，模拟不锈钢壳体的哑光金属质感，过滤载体部分赋予多孔介质材质，区分内部功能区域与外部壳体的视觉差异。设计思路围绕柴油微粒过滤器的实际工作场景展开，重点聚焦尾气通过过滤器时的流场分布特性，通过仿真结果可直观观察到气流在腔体内是否存在涡流、流速分布是否均匀，为优化过滤器的筒体锥度、载体安装位置提供可视化参考，助力提升柴油微粒过滤器的过滤效率，降低排气背压，兼顾尾气净化效果与发动机动力输出表现，适配奔驰车型对驾乘舒适性、排放合规性的双重要求。
