复古轮式古火炮SolidWorks三维设计作品

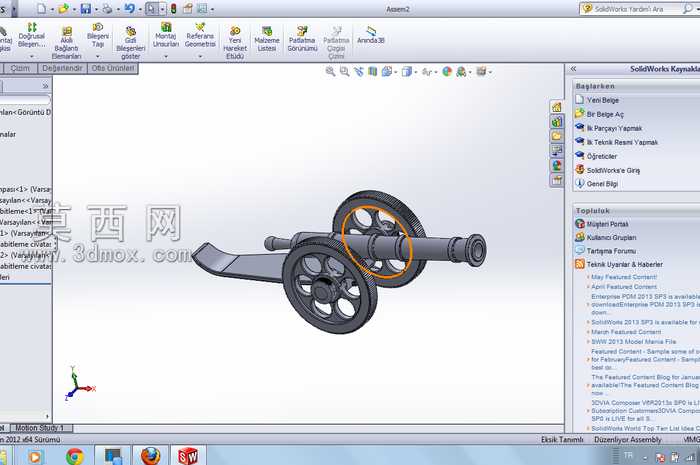

本作品为复古轮式古火炮的三维参数化设计成果，全程在SolidWorks软件环境下完成全流程建模与装配校验，完整还原了近代轮式野战火炮的经典结构形态。建模过程中首先对火炮各组成部件进行结构拆解，将整体划分为炮身主体、轮式行走机构、炮架支撑组件、尾架驻锄结构四大核心模块，针对每个模块采用自底向上的建模逻辑，先完成单个零件的特征构建，再通过标准配合关系完成总装配，全程保证各部件间的干涉量为零，结构尺寸比例符合古火炮的真实形制。炮身主体建模时，通过旋转凸台特征构建炮管的锥形内腔与外圆柱面，依次添加炮口加厚部、炮耳轴、炮尾点火室等细节特征，对炮身表面的铸造纹理、加强箍结构采用包覆与圆角特征组合实现，还原古铸铁炮管的厚重质感。轮式行走机构部分，针对辐条式炮轮采用圆周阵列特征完成多根辐条的均匀排布，对轮缘、轮毂的曲面过渡做了连续性处理，保证轮体转动时与炮架轴的同轴度配合，轮轴与炮架的连接部位添加了仿真轴套结构，还原真实的铰接转动关系。炮架支撑组件采用两侧梁式结构，通过拉伸与切除特征构建架体的矩形截面，对架体与炮耳轴的配合孔做了精确的尺寸约束，保证炮身可绕耳轴实现俯仰角度调整。尾架驻锄部分采用曲面拉伸构建弧形犁状结构，还原火炮发射时嵌入地面抵消后坐力的功能形态。材质渲染阶段，为炮身、炮轮、炮架分别赋予铸铁、硬木、锻铁的对应材质，调整材质的粗糙度、反射率参数，铸铁部位添加轻微的氧化锈迹纹理，木质炮架添加自然木纹肌理，金属部件做哑光金属质感处理，整体渲染效果贴合古旧兵器的历史质感。设计过程中重点考量了古火炮的结构功能性还原，对炮身俯仰、轮组转动、驻锄支撑的运动关系做了装配体运动仿真校验，确保各活动部件的运动行程符合真实机械逻辑，整体模型结构完整，细节丰富，可用于古兵器复原展示、机械结构教学、文创衍生设计等多个场景。
