五轴联动旋转倾斜保形输送机构

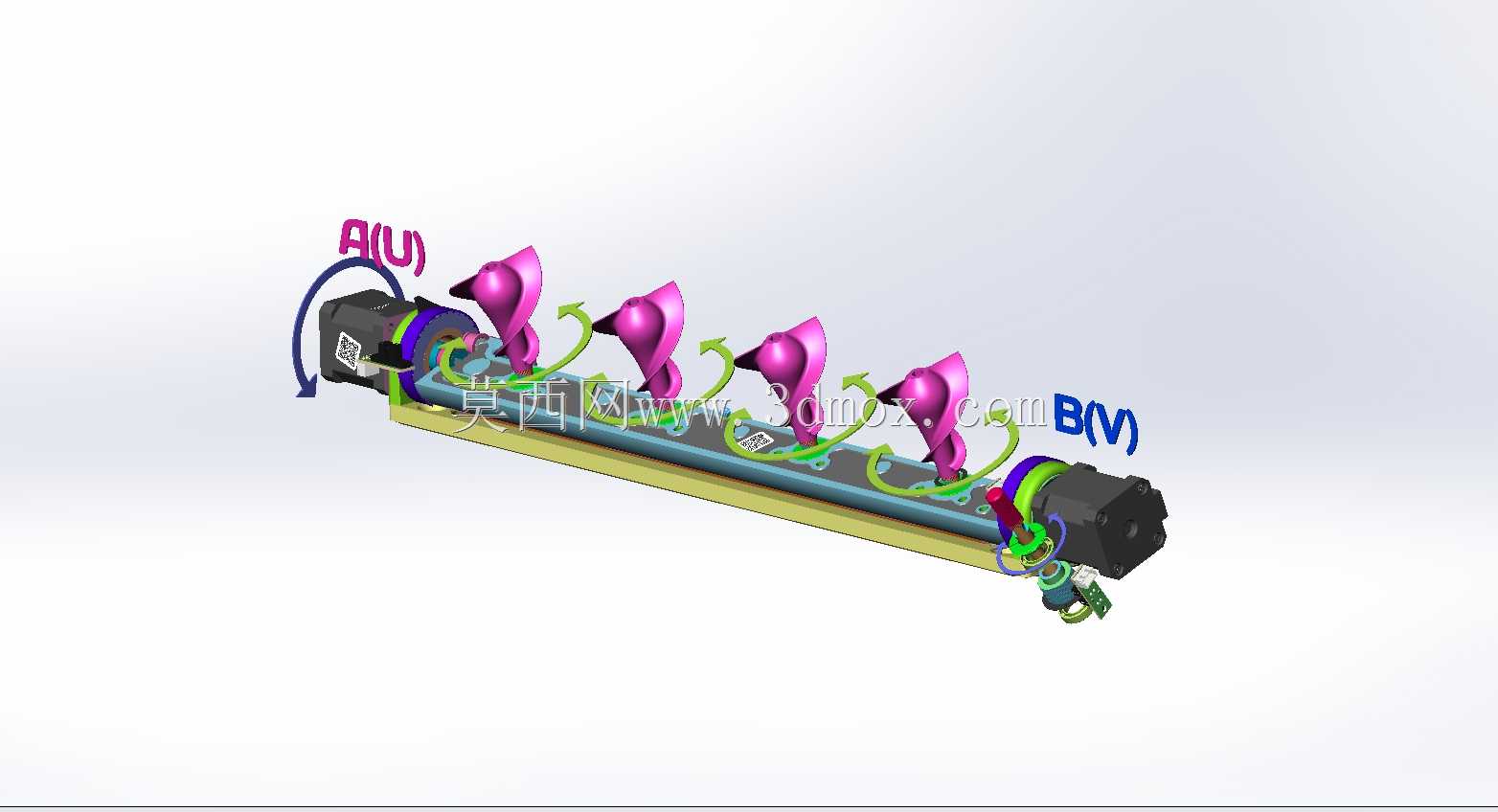

　　该机构主要应用于多工序连续加工的机床上下料工位，可在狭长安装空间内完成工件的多姿态转运输送，适配CA6140系列车床改造升级后的自动化加工需求，解决传统单轴输送无法匹配多面加工姿态调整的痛点。从结构布局来看，整体采用长条形卧式安装框架，两端设置驱动端与张紧端，框架上均匀布置四组仿形承载座，可根据待加工工件的外形轮廓调整接触面型面，保证输送过程中工件定位基准不发生偏移，避免二次装夹带来的精度误差。设计阶段优先考虑安装边界的适配性，整体长度可根据机床床身的实际安装空间做模块化调整，宽度控制在机床主轴中心到床身外侧的安全距离范围内，不会干涉原有刀架的进给行程，两端的驱动组件采用内嵌式安装，

　　突出结构的最大外轮廓不超出机床原有防护罩的安装边界，无需额外改造机床外防护即可完成加装。功能实现上，机构集成旋转与倾斜两个维度的动作输出，配合第五轴的联动控制，可在输送过程中同步完成工件的姿态翻转，将工件待加工面精准对准主轴加工位置，省去单独设置姿态调整工位的空间占用；保形设计的承载座采用快换结构，更换不同工件批次时仅需更换对应型面的承载块，无需调整整体输送路径的参数，适配多品种小批量的加工场景。输送路径上设置的多组导向限位结构，可在高速输送状态下限制工件的横向窜动，保证每个工位的停靠精度控制在0.02mm以内，满足机床加工的定位精度要求；附加的阻尼缓冲结构可在启停阶段抵消承载座的惯性冲击，避免工件表面出现磕碰划伤，

　　尤其适配精加工零件的转序输送。实际应用中，该机构可直接对接机床的自动送料架与下料接料盘，完成从毛坯上料到成品下料的全流程自动转运，无需人工干预，单条线可减少2名上下料操作人员的重复劳动，同时降低人工装夹带来的精度不一致问题。结构设计过程中对所有运动副做了等寿命校核，旋转关节处采用密封式轴承结构，可抵御加工过程中切削液与铁屑的侵入，延长维护周期，倾斜动作的驱动源采用同步带传动，传动间隙控制在0.01mm以内，保证姿态调整的重复定位精度，整体框架采用型钢焊接后去应力处理，长期运行不会出现形变，保证输送路径的直线度精度。
