多槽位线缆规整固定理线卡座

　　这款长条形多卡位理线卡座，是针对密集布线场景中线束散乱、走线交叉错位问题开发的布线辅件，在工业控制柜内部布线、通讯设备机柜理线、机床电气舱走线、自动化生产线端子排旁线束规整场景中都有广泛应用，能够将多根平行排布的细径线缆逐一分隔卡位，避免线缆运行过程中因设备振动出现移位、缠绕、拉扯接线端子的情况，降低线束磨损破皮、信号干扰的隐患。

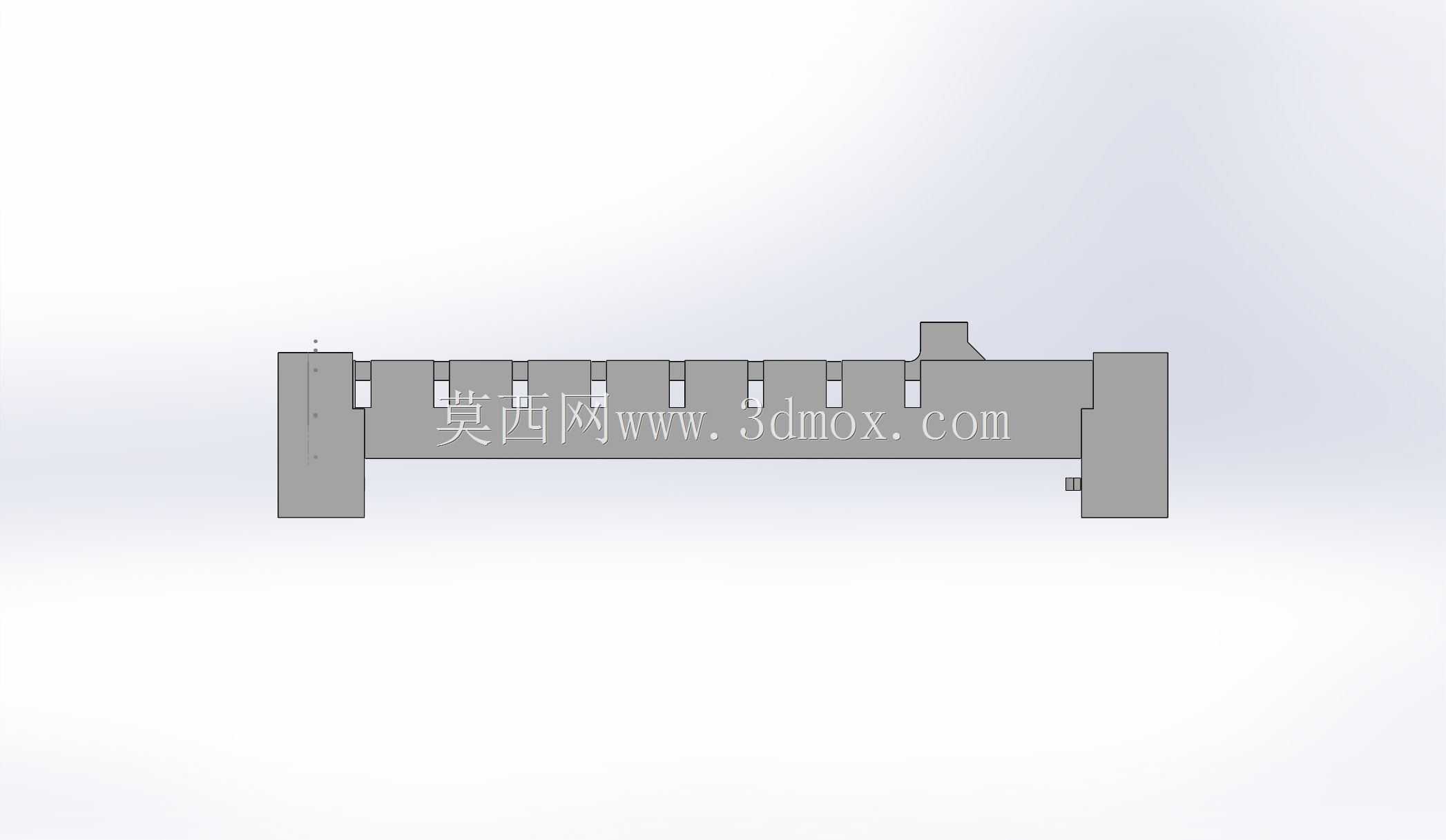

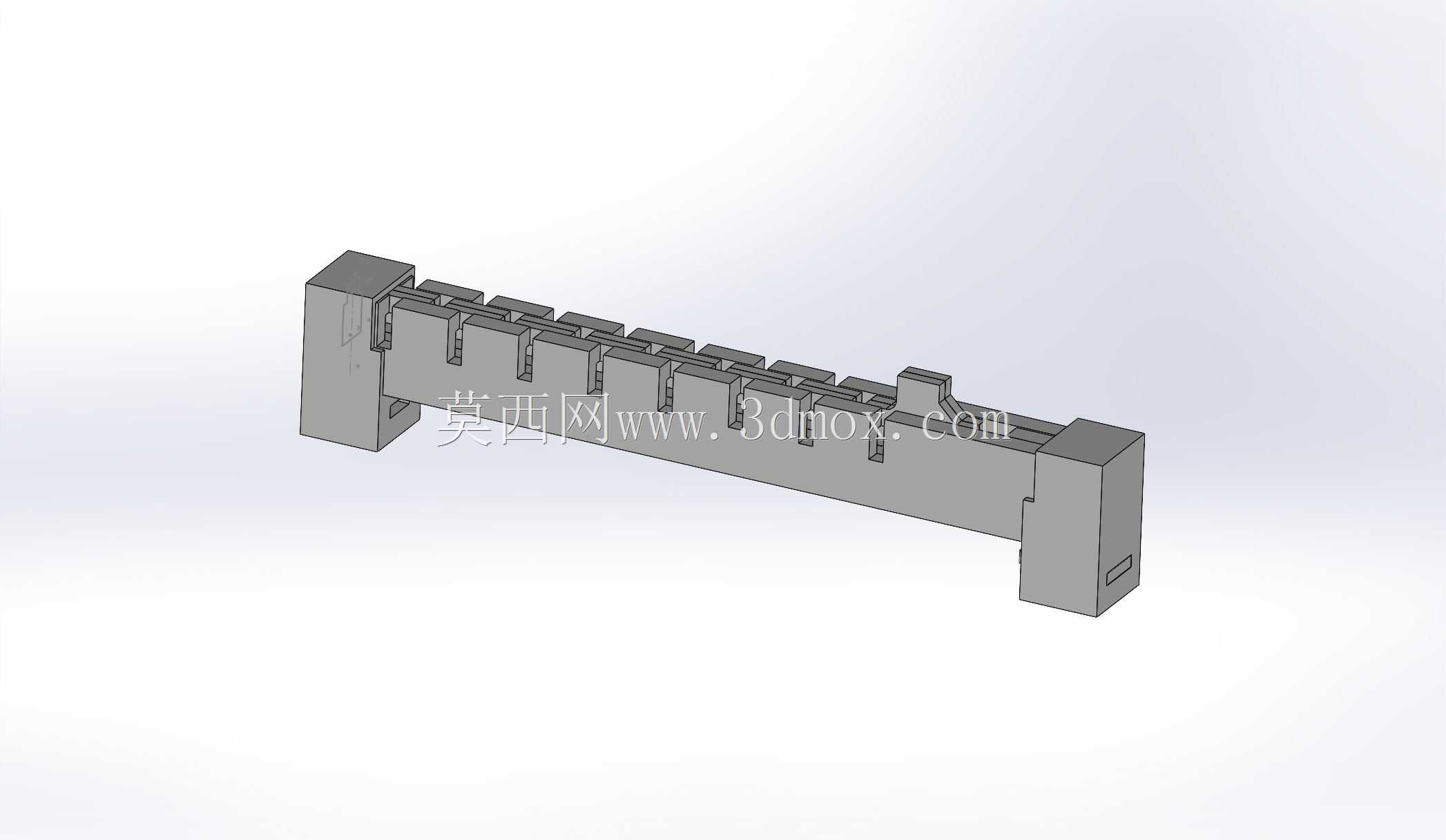

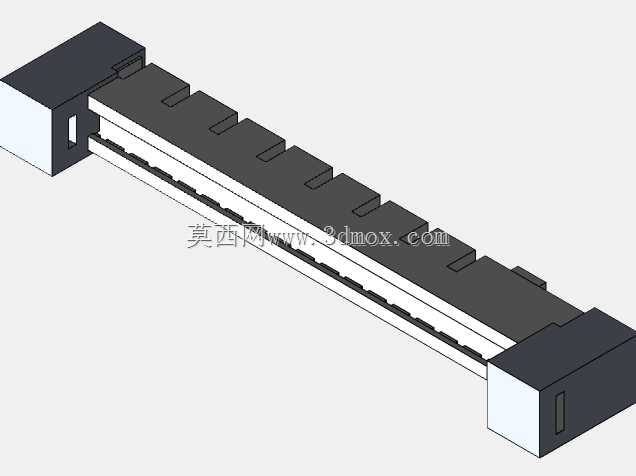

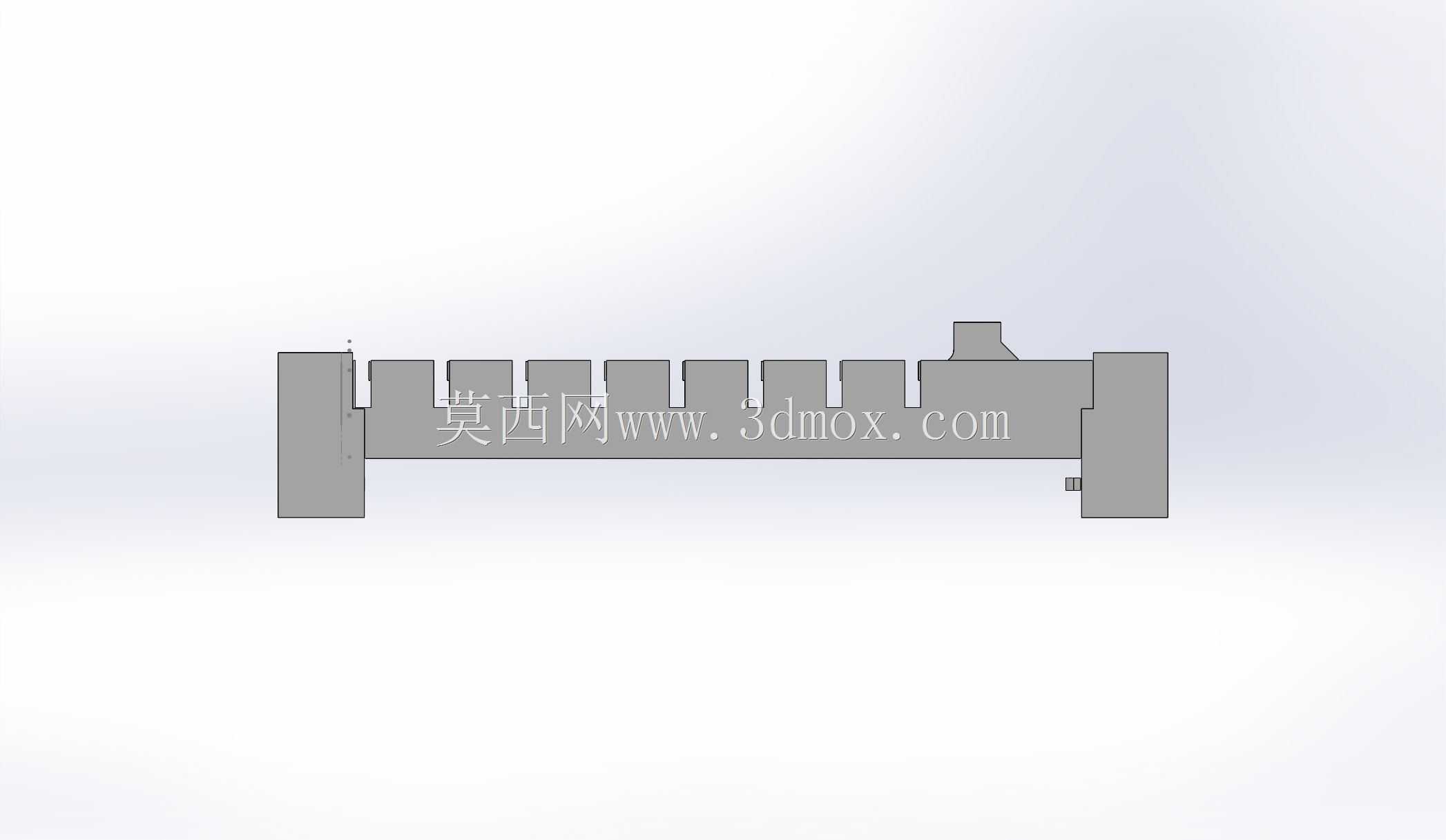

　　从结构设计思路来看，整体采用两端带限位挡边的长基座布局，基座顶面等距排布多个独立分隔卡齿，相邻卡齿之间形成宽度一致的嵌线槽位，每个槽位可单根嵌入对应线径的电缆，卡齿顶部做了导向倒角，线缆压入时无需额外紧固件，靠卡齿自身的弹性形变即可完成卡紧，装配效率远高于传统扎带捆扎方案，后期运维排查线路时可单独取出某一根线缆，无需剪断全部扎带，大幅降低检修工作量。两端的立式挡边一方面作为整体结构的加强筋，提升长基座的抗弯折强度，避免长跨度安装时基座中部翘曲变形，另一方面挡边侧面预留了小型嵌装卡口，可直接卡入机柜预设的安装导轨或者钣金卡槽内，也可根据安装面情况在基座底面预留粘接或者螺丝锁付的平面，适配不同的安装边界。

　　外形尺寸方面，整体为窄长型布局，长度方向覆盖十余个线位，可一次性规整同一路径上的多根信号缆或者控制缆，宽度方向仅略大于单根线缆的排布总宽度，不会过多占用柜内宝贵的安装空间，高度方向控制在较低范围，卡齿露出高度仅略高于线缆外径，既保证线缆不会从槽位中脱出，又不会和上方的柜门或者其他安装部件产生干涉。安装时需要提前确认布线路径的直线段长度，预留出两端挡边的安装余量，槽位的适配线径覆盖常用的细径控制电缆、信号排线，卡持力度经过结构优化，既不会出现线缆松脱滑落，也不会因为夹持力过大压伤线缆外绝缘层。

　　在实际布线作业中，这类理线卡座常布置在端子排进线侧、PLC模块走线旁、设备门板铰链处的走线过渡段，把原本杂乱堆叠的线缆按回路顺序逐一卡入槽位，每根线缆的走向清晰可辨，不同回路的线缆之间被卡齿物理分隔，既减少了动力缆对信号缆的电磁干扰，也让整柜布线的规整度大幅提升，完全符合电气柜布线工艺的规范要求。
